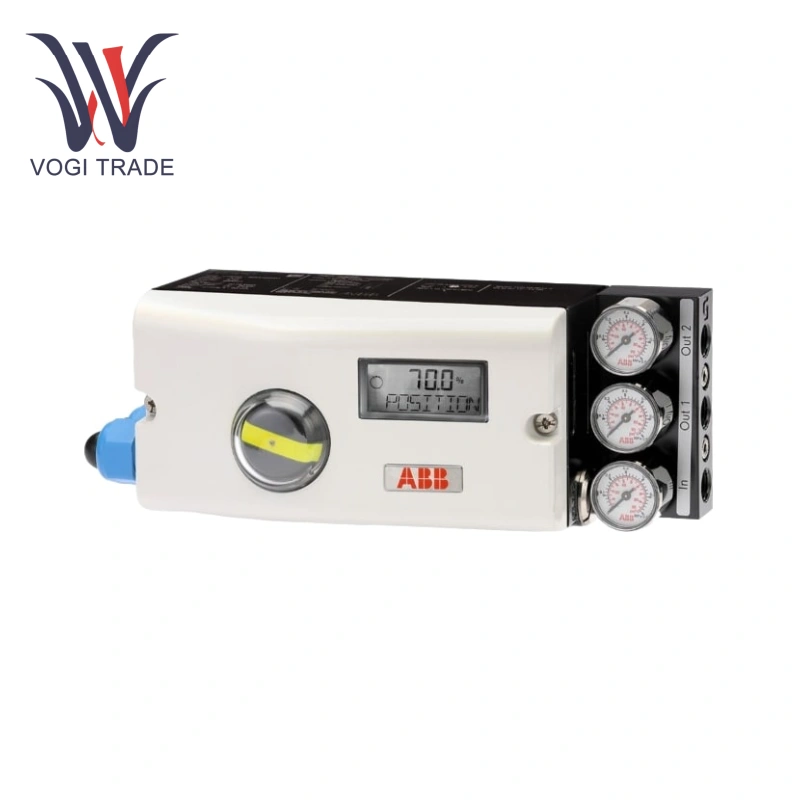

ยี่ห้อ: Bently Nevadaคำอธิบาย: TZIDC Electro-Pneumatic Positionerสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นV18345-2021461001 TZIDC เป็นตัวกำหนดตำแหน่งแบบไฟฟ้า-นิวแมติกที่กำหนดค่าได้อัจฉริยะ โดยใช้เทคโนโลยี 4-20mA แบบสองสาย สามารถติดตั้งบนตัวกระตุ้นเชิงเส้นหรือแบบหมุนแบบนิวแมติก โดยควบคุมผ่านโมดูล I/P และแอมพลิฟายเออร์นิวแมติก โดยแปลงสัญญาณตำแหน่งทางไฟฟ้าของ CPU ให้เป็นสัญญาณนิวแมติกตามสัดส่วน
| ผลิต |
เบนท์ลี่เนวาดา |
| หมายเลขรุ่น |
V18345-2021461001 |
| หมายเลขการสั่งซื้อ |
V18345-2021461001 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
8537101190 |
| มิติ |
25*25*5ซม |
| มิติการบรรจุ |
28*28*10ซม |
| น้ำหนัก |
2.5 กก |
ระบบนิวแมติก
รุ่นนิวเมติก:
แอคชูเอเตอร์แบบออกฤทธิ์ทางเดียว (พร้อมฟังก์ชัน "ป้องกันความล้มเหลว" หรือ "หยุดการทำงานล้มเหลว")
แอคชูเอเตอร์แบบออกฤทธิ์สองครั้ง (พร้อมฟังก์ชัน "ไม่ปลอดภัย" หรือ "หยุดการทำงานล้มเหลว")
โหมดป้องกันความล้มเหลว:
เมื่อสูญเสียพลังงาน เอาต์พุต 1 จะถูกลดแรงดัน และสปริงแอคชูเอเตอร์จะย้ายวาล์วไปยังตำแหน่งที่ปลอดภัย (เอาต์พุต 2 จะถูกเพิ่มแรงดันสำหรับการทำงานสองครั้ง)
โหมดหยุดการทำงานล้มเหลว:
เมื่อไฟฟ้าดับ เอาต์พุตนิวแมติกจะปิด และวาล์วจะหยุดนิ่งในตำแหน่งปัจจุบัน
การดำเนินงานและการสื่อสาร
แผงการทำงาน:
จอแสดงผล LCD 2 บรรทัด + 4 ปุ่ม รองรับการกำหนดค่าภายใน การทดสอบการใช้งาน และการตรวจสอบ
การทดสอบการใช้งานด้วยปุ่มเดียว การปรับพารามิเตอร์อัตโนมัติ
อินเตอร์เฟซการสื่อสาร:
อะแดปเตอร์ LKS (ตัวแปลง RS-232) สำหรับการเชื่อมต่อพีซีเฉพาะที่
โปรโตคอล HART: การสื่อสารผ่านสายสัญญาณ 20 mA หรือโมเด็ม FSK
รองรับ DTM (เทคโนโลยี FDT 1.2) สำหรับการบูรณาการเข้ากับระบบควบคุมหรือซอฟต์แวร์พีซี (เช่น DSV401)
อินพุต/เอาต์พุต
อินพุต:
เซ็ตพอยต์ตำแหน่งอะนาล็อก (4–20 mA)
อินพุตดิจิตอล (DI): เปิดใช้งานฟังก์ชันการป้องกัน (เช่น เลื่อนไปที่ตำแหน่ง 0%/100% ปิดใช้งานการกำหนดค่า ฯลฯ)
เอาท์พุต:
เอาต์พุตดิจิตอล (DO): สัญญาณเตือนแบบรวมหรือข้อความแสดงข้อผิดพลาด
โมดูลเสริม: การตอบสนองแบบอะนาล็อก (4–20 mA), การตอบสนองแบบดิจิทัล (สัญญาณสวิตชิ่ง), โมดูลหยุดฉุกเฉิน
คุณสมบัติผลิตภัณฑ์
การควบคุมที่มีความแม่นยำสูง: Bently Nevada V18345-2021461001 สามารถแปลงสัญญาณไฟฟ้าเป็นสัญญาณนิวแมติกได้อย่างแม่นยำ ทำให้สามารถควบคุมตำแหน่งวาล์วได้อย่างแม่นยำ
การกำหนดค่าที่ยืดหยุ่น: Bently Nevada V18345-2021461001 พร้อมแผงควบคุมในตัวพร้อมจอ LCD สองบรรทัดและปุ่มสี่ปุ่ม ช่วยให้สามารถกำหนดค่าเฉพาะที่ ทดสอบการใช้งาน และเฝ้าติดตามการปฏิบัติงาน รวมถึงการกำหนดค่าระยะไกลผ่านโปรแกรมการกำหนดค่าและตัวเลือกการสื่อสาร
ประหยัดพลังงาน: Bently Nevada V18345-2021461001 ออกแบบเมื่อถึงจุดที่ตั้งไว้ วาล์วสามทางจะปิดที่ตำแหน่งกึ่งกลาง เพื่อลดการใช้อากาศ
การใช้งาน
อุตสาหกรรมปิโตรเคมี: Bently Nevada V18345-2021461001 ใช้เพื่อควบคุมวาล์วในกระบวนการทางเคมีต่างๆ เช่น วาล์วทางเข้าและทางออกในเครื่องปฏิกรณ์ หอกลั่น และเครื่องแลกเปลี่ยนความร้อน
อุตสาหกรรมพลังงาน: Bently Nevada V18345-2021461001 ใช้เพื่อควบคุมวาล์วในระบบไอน้ำ-น้ำและระบบเผาไหม้ในโรงไฟฟ้าอย่างแม่นยำ เช่น วาล์วทางเข้าของกังหันไอน้ำและวาล์วควบคุม

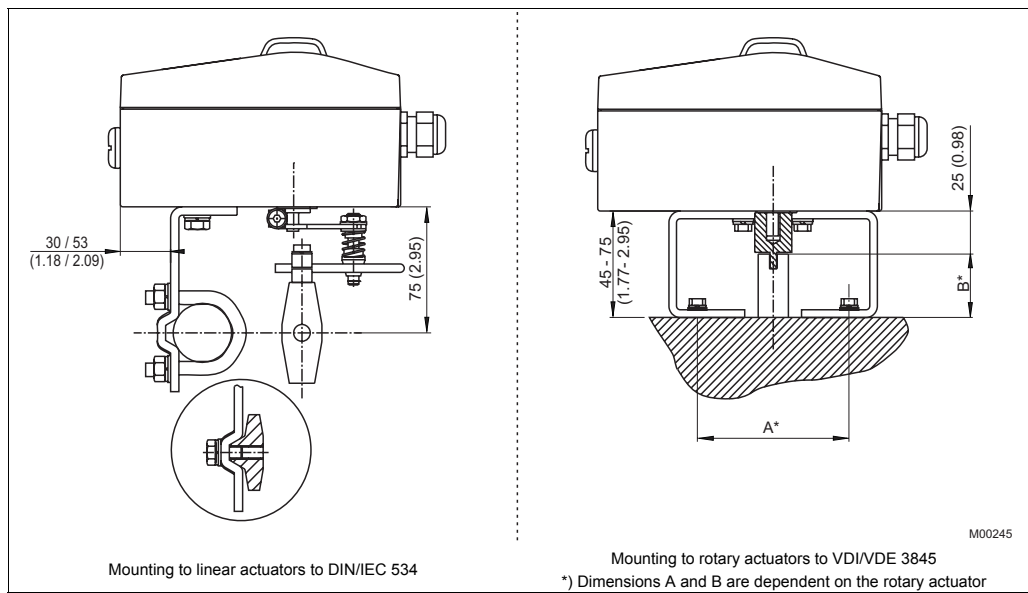

ตัวเลือกการติดตั้ง
ตัวกระตุ้นเชิงเส้น: เป็นไปตามมาตรฐาน DIN/IEC 534 (ตัวยึดด้านข้างของ NAMUR)
แอคทูเอเตอร์โรตารี: สอดคล้องกับ VDI/VDE 3845 (ต้องใช้อะแดปเตอร์เพลา สั่งซื้อแยกต่างหาก)
การติดตั้งแบบรวม: ติดตั้งโดยตรงกับวาล์วควบคุม (ไม่ต้องใช้ท่อภายนอก)
