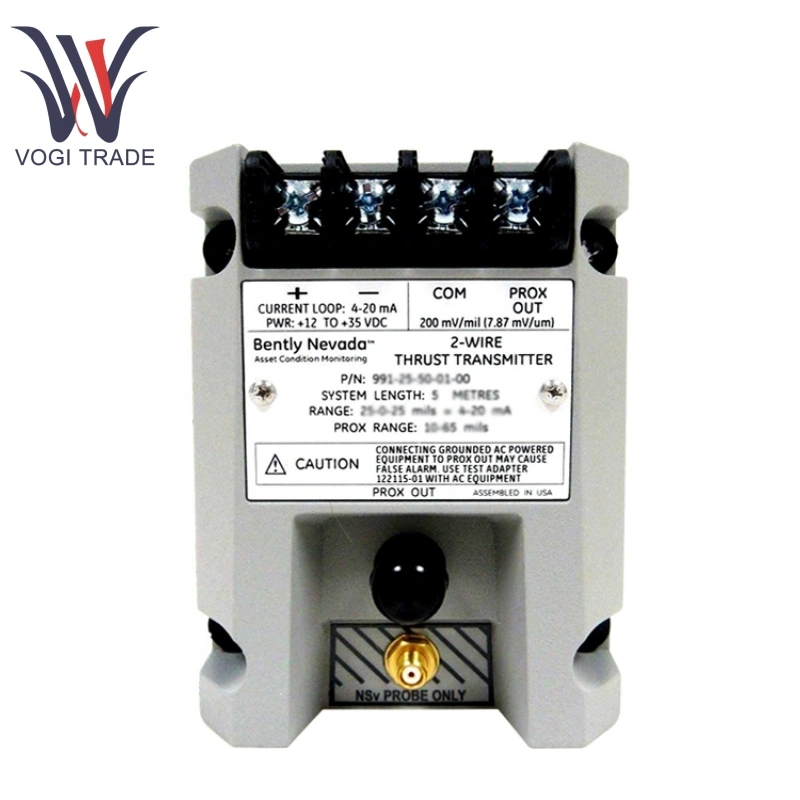

เบนท์ลี่เนวาดา 991-25-50-01-00

ภาพรวมผลิตภัณฑ์

รุ่น: 991-25-50-01-00

ประเภทผลิตภัณฑ์: เครื่องส่งแรงขับแบบวนรอบ

ช่วงการวัด: การเคลื่อนที่ของแรงขับรวมสูงสุด 1.2 มม. (50 มิล)

การกำหนดค่าอินพุต: ใช้งานได้กับโพรบวัดใกล้เคียงและสายต่อขยาย Bently Nevada 3300 NSv หนึ่งเส้น (รองรับความยาวระบบ 5 ม. และ 7 ม.)

สัญญาณเอาท์พุต: 4-20mA DC (2 สาย, สัดส่วนกับตำแหน่งแรงขับ); ขั้วต่อ PROX OUT จะส่งสัญญาณแรงดันการสั่นสะเทือน/แรงดันช่องว่างแบบไดนามิก

แหล่งจ่ายไฟ: 12-35V DC (ขับเคลื่อนด้วยลูป)

ความแม่นยำ: ข้อผิดพลาดเต็มสเกล ≤±1.5%

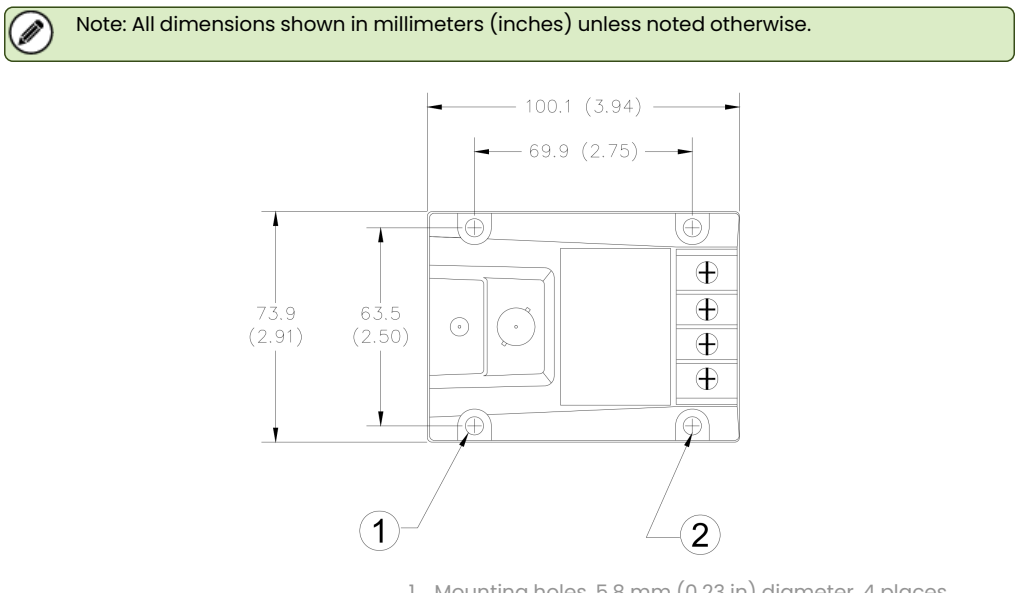

ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: อุณหภูมิในการทำงาน -40°C ถึง +85°C รองรับสภาพแวดล้อมที่ควบแน่นและมีความชื้นสูง 100% ขนาด: 150 มม. × 100 มม. × 50 มม

การสื่อสารและการเชื่อมต่อ: ติดตั้งอินเทอร์เฟซการสื่อสาร RS485 รวมถึงขั้วต่อ PROX OUT และ COM แบบไม่แยก และขั้วต่อโคแอกเซียล

วิธีการติดตั้ง: รองรับการยึดราง DIN หรือการยึดสกรูกั้น

คุณสมบัติ

การวัดที่มีความแม่นยำสูง: Bently Nevada 991-25-50-01-00 ด้วยความไว 7.87mV/μm สามารถจับการสั่นสะเทือนของเพลาขนาดเล็กและการเปลี่ยนแปลงระยะกระจัดได้อย่างแม่นยำ โดยให้ข้อมูลที่เชื่อถือได้สำหรับการประเมินสภาพการทำงานของอุปกรณ์

ติดตั้งและบำรุงรักษาง่าย: Bently Nevada 991-25-50-01-00 พร้อมการออกแบบแบบรวมช่วยลดส่วนประกอบภายนอก ทำให้สามารถติดตั้งได้หลากหลายและสะดวก และอำนวยความสะดวกในการบำรุงรักษาและการตรวจสอบตามปกติ

สัญญาณเอาท์พุตที่เสถียร: Bently Nevada 991-25-50-01-00 พร้อมวงจรตรวจจับข้อผิดพลาด เช่น "ไม่โอเค" และ "สัญญาณขัดข้อง" ช่วยป้องกันเอาต์พุตสูงหรือสัญญาณเตือนผิดพลาดที่เกิดจากความล้มเหลวของโพรบหรือการเชื่อมต่อหลวม

แอปพลิเคชัน

พลังงานและพลังงาน: Bently Nevada 991-25-50-01-00 ใช้ในกังหันไอน้ำ เครื่องกำเนิดไฟฟ้า และอุปกรณ์อื่นๆ เพื่อตรวจสอบการเปลี่ยนแปลงแรงขับของเพลาแบบเรียลไทม์ และป้องกันความเสียหายของอุปกรณ์ที่เกิดจากแรงขับที่ผิดปกติ

ปิโตรเคมี: Bently Nevada 991-25-50-01-00 ติดตั้งบนอุปกรณ์หลัก เช่น คอมเพรสเซอร์และปั๊ม โดยจะตรวจสอบสภาพการทำงานของเพลาและตรวจจับปัญหาได้ทันที เช่น ความล้มเหลวของซีลและการสึกหรอของแบริ่งที่เกิดจากความไม่สมดุลของแรงขับ

ข้อกำหนดของโพรบ

ต้องใช้กับโพรบซีรีส์ 3300 NSv (เช่น 330902, 330904 ฯลฯ) พารามิเตอร์ที่สำคัญ:

Probe Gap: ปรับอย่างเคร่งครัดตามคู่มือ การตั้งค่าที่ไม่ถูกต้องจะส่งผลให้สัญญาณขาดหาย

ตัวเชื่อมต่อ: ขั้วต่อโคแอกเซียล (เส้นผ่านศูนย์กลาง ≤ 7.23 มม.)

ข้อ จำกัด ของการสมัคร

การตรวจสอบแบบไม่ต่อเนื่อง: ให้เฉพาะการแจ้งเตือนตำแหน่งแรงขับและฟังก์ชันป้องกันสัญญาณเท่านั้น ไม่รองรับฟังก์ชันการตรวจสอบขั้นสูง เช่น ทางเบี่ยงอันตรายและตัวคูณการเดินทาง

การแยกการวินิจฉัย: ต้องแยกสัญญาณ PROX OUT ผ่านอะแดปเตอร์ทดสอบเพื่อป้องกันการรบกวนกราวด์

ความเข้ากันได้ของ PLC: ไม่เหมาะสำหรับระบบวินิจฉัยทั่วทั้งโรงงาน
