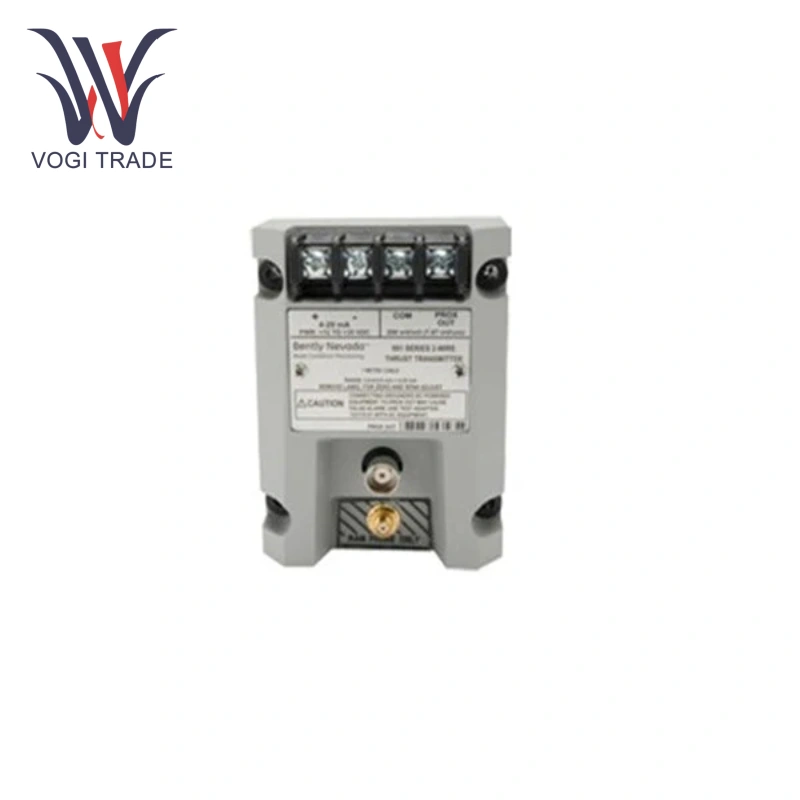

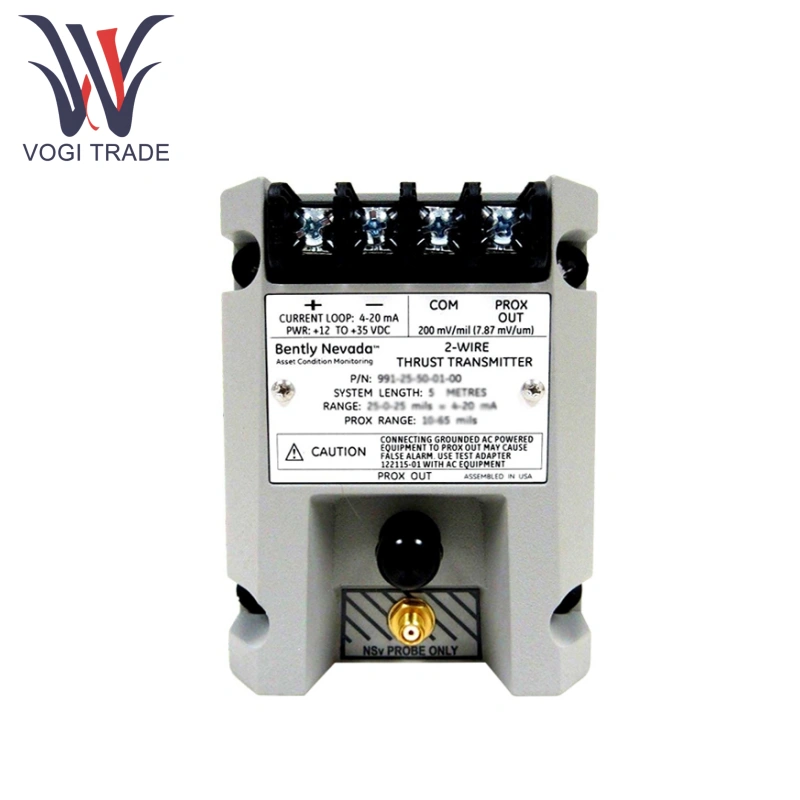

ยี่ห้อ: Bently Nevadaคำอธิบาย : เครื่องส่งสัญญาณแรงขับสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นเครื่องส่งแรงขับของ Bently Nevada 991-01-XX-01-00 ได้รับการออกแบบมาเพื่อการตรวจสอบแรงขับของเพลาในอุปกรณ์อุตสาหกรรม โดยจะวัดตำแหน่งของเพลาเครื่องจักรหรือส่วนประกอบอื่นๆ ที่เกี่ยวข้องกับหัววัดเซ็นเซอร์กระแสไหลวนของ Bently อย่างแม่นยำ จึงสามารถตรวจจับการสั่นสะเทือนในแนวรัศมีได้
| ผลิต |
เบนท์ลี่เนวาดา |
| หมายเลขรุ่น |
991-01-XX-01-00 |
| หมายเลขการสั่งซื้อ |
991-01-XX-01-00 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
9031900090 |
| มิติ |
25*25*10ซม |
| มิติการบรรจุ |
30*30*15ซม |
| น้ำหนัก |
1.5 กก |
ภาพรวมผลิตภัณฑ์
การประมวลผลสัญญาณ
อินพุต: พรอกซิมิตี้โพรบ 3300 NSv + สายต่อ (อุปกรณ์เสริม 5 ม./7 ม.)
เอาต์พุต: สัญญาณการกระจัดตามแนวแกน (แรงขับ) 4-20 mA แปรผันตามตำแหน่งเพลา
ความแม่นยำ: ±1.5% (ทั่วไป) ทดสอบอินพุตเป็นโหลด 250Ω
อินเทอร์เฟซการวินิจฉัย
ขั้วต่อ "PROX OUT" แบบไม่แยกอิสระให้สัญญาณแรงสั่นสะเทือน/แรงดันไฟฟ้าช่องว่างแบบไดนามิก ต้องใช้อะแดปเตอร์แยก (122115-01) เพื่อเชื่อมต่อกับอุปกรณ์ที่ใช้พลังงานไฟฟ้า AC
ไม่ตกลง/สัญญาณพ่ายแพ้: เอาต์พุต <3.6 mA (เวลาตอบสนอง ≤100 μs) ในกรณีที่เกิดข้อผิดพลาด
การสอบเทียบและการปรับ
โพเทนชิโอมิเตอร์แบบศูนย์และสแปนอิสระ
ทดสอบพินอินพุต: รองรับแหล่งจ่ายแรงดันไฟฟ้า DC เพื่อการตรวจสอบสัญญาณเอาท์พุตอย่างรวดเร็ว
ความเข้ากันได้ทางสิ่งแวดล้อม
อุณหภูมิในการทำงาน: -35°C ถึง +85°C
การป้องกันน้ำเข้า: ความชื้นควบแน่น 100% (ไม่จุ่มน้ำ) โครงสร้าง: การออกแบบกระถาง ป้องกันการสั่นสะเทือน/การกัดกร่อน
คุณสมบัติ
การวัดที่มีความแม่นยำสูง: Bently Nevada 991-01-XX-01-00 ด้วยความไว 7.87mV/μm สามารถจับการสั่นสะเทือนของเพลาขนาดเล็กและการเปลี่ยนแปลงระยะกระจัดได้อย่างแม่นยำ โดยให้ข้อมูลที่เชื่อถือได้สำหรับการประเมินสภาพการทำงานของอุปกรณ์
ติดตั้งและบำรุงรักษาง่าย: Bently Nevada 991-01-XX-01-00 พร้อมการออกแบบแบบรวมช่วยลดส่วนประกอบภายนอก ทำให้สามารถติดตั้งได้หลากหลายและสะดวก และอำนวยความสะดวกในการบำรุงรักษาและการตรวจสอบตามปกติ
สัญญาณเอาท์พุตที่เสถียร: Bently Nevada 991-01-XX-01-00 พร้อมวงจรตรวจจับข้อผิดพลาด เช่น "ไม่โอเค" และ "สัญญาณขัดข้อง" ช่วยป้องกันเอาต์พุตสูงหรือสัญญาณเตือนผิดพลาดที่เกิดจากความล้มเหลวของโพรบหรือการเชื่อมต่อหลวม
แอปพลิเคชัน
พลังงานและพลังงาน: Bently Nevada 991-01-XX-01-00 ใช้ในกังหันไอน้ำ เครื่องกำเนิดไฟฟ้า และอุปกรณ์อื่นๆ เพื่อตรวจสอบการเปลี่ยนแปลงแรงขับของเพลาแบบเรียลไทม์ และป้องกันความเสียหายของอุปกรณ์ที่เกิดจากแรงขับที่ผิดปกติ
ปิโตรเคมี: Bently Nevada 991-01-XX-01-00 ติดตั้งบนอุปกรณ์หลัก เช่น คอมเพรสเซอร์และปั๊ม โดยจะตรวจสอบสภาพการทำงานของเพลาและตรวจจับปัญหาได้ทันที เช่น ความล้มเหลวของซีลและการสึกหรอของแบริ่งที่เกิดจากความไม่สมดุลของแรงขับ
หมายเหตุ
การสอบเทียบโพรบ
การตั้งค่าช่องว่างจะต้องแม่นยำ ไม่เช่นนั้นจะไม่สามารถบรรลุช่วงเต็มได้
การแยกสัญญาณ
เมื่อใช้ "PROX OUT" จะต้องดำเนินการแยกโดยใช้อะแดปเตอร์ 122115-01 เพื่อป้องกันการรบกวนกราวด์กราวด์
ข้อจำกัดของระบบ
ไม่รองรับคุณสมบัติขั้นสูงของระบบตรวจสอบอย่างต่อเนื่อง (เช่น Danger Bypass และ Trip Multiply)
การเชื่อมต่อ PLC ไม่เหมาะสำหรับการวินิจฉัยทั่วทั้งโรงงาน (เช่น ระบบ 1)
การติดตั้งเกลียว
การมีส่วนร่วมมากเกินไปอาจทำให้โพรบเสียหายได้
