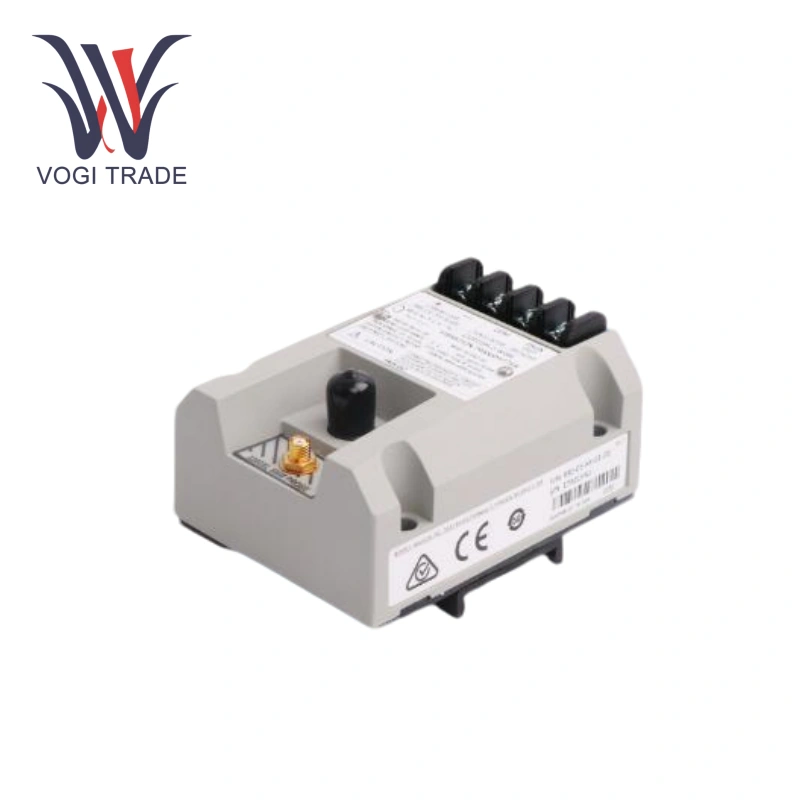

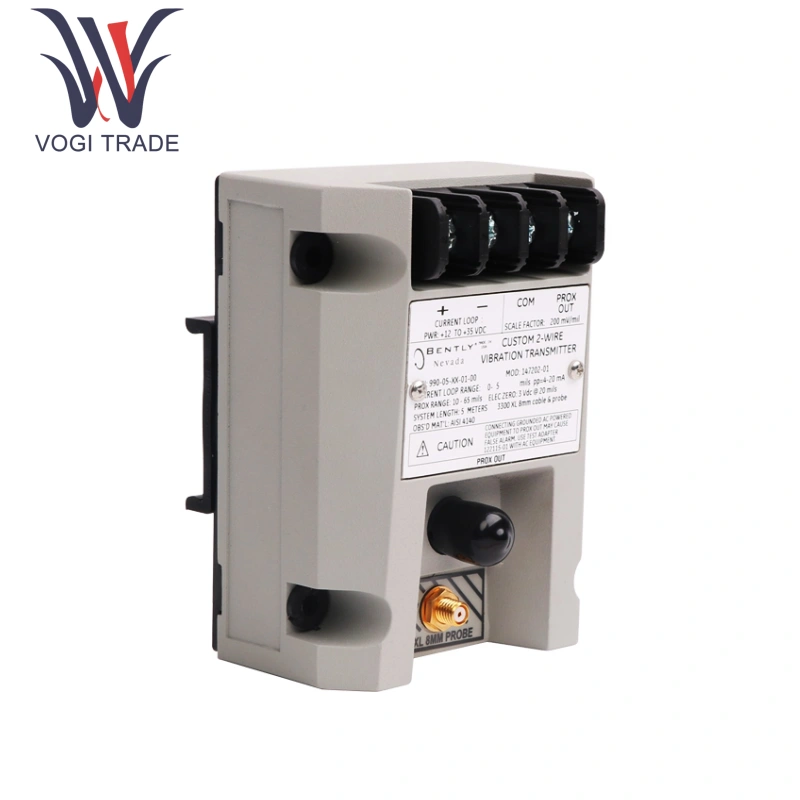

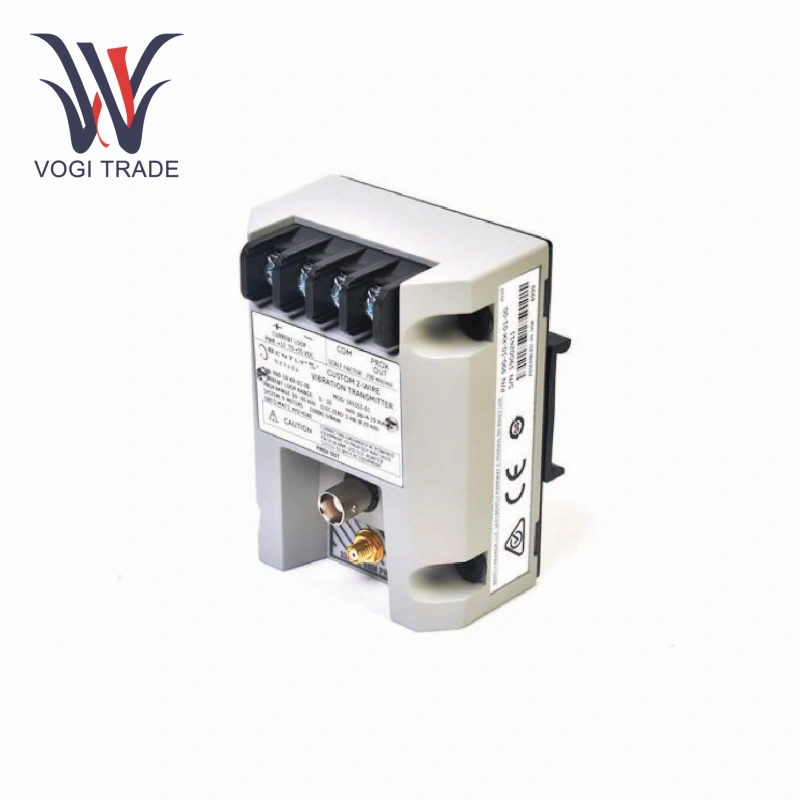

ยี่ห้อ: Bently Nevadaคำอธิบาย: เครื่องส่งสัญญาณการสั่นสะเทือนสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นBently Nevada 990-05-XX-01-00 เป็นเครื่องส่งสัญญาณการสั่นสะเทือนแบบสองสายที่ออกแบบมาสำหรับการตรวจสอบการสั่นสะเทือนของอุปกรณ์อุตสาหกรรม โดยให้บริการแก่ผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) ของเครื่องอัดอากาศแบบแรงเหวี่ยง ปั๊มขนาดเล็ก มอเตอร์ พัดลม และอุปกรณ์อื่นๆ เป็นหลัก
| ผลิต |
เบนท์ลี่เนวาดา |
| หมายเลขรุ่น |
990-05-XX-01-00 |
| หมายเลขการสั่งซื้อ |
990-05-XX-01-00 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
9031900090 |
| มิติ |
18*18*8ซม |
| มิติการบรรจุ |
21*21*10ซม |
| น้ำหนัก |
1.5กก |
พารามิเตอร์ประสิทธิภาพ
การแปลงสัญญาณ
อินพุต: สัญญาณโพรบกระแสวน 3300 NSv (ต้องใช้สายเคเบิลต่อขยาย)
เอาท์พุต: สัญญาณกระแส 4–20 mA เชิงเส้นพร้อมการสั่นสะเทือนจากยอดถึงยอด (0–125 μm)
ความแม่นยำ: ±1.5% (รวมถึงข้อผิดพลาดในการเปลี่ยนโพรบ)
อินเทอร์เฟซการวินิจฉัย
อินเทอร์เฟซโคแอกเชียล PROX OUT: ให้สัญญาณการสั่นสะเทือนแบบไดนามิก (ไม่แยก) ต้องใช้อะแดปเตอร์ทดสอบ 122115-01 สำหรับการเชื่อมต่อกับออสซิลโลสโคปหรืออุปกรณ์อื่นๆ
ไม่เป็นไร/วงจรปราบสัญญาณ: ลดเอาต์พุตโดยอัตโนมัติเป็น <3.6 mA ในกรณีที่โพรบเกิดข้อผิดพลาด (เพื่อป้องกันสัญญาณเตือนที่ผิดพลาด)
ความสะดวกสบายในการสอบเทียบ
ศูนย์และช่วงสามารถปรับได้อย่างอิสระผ่านโพเทนชิโอมิเตอร์
พินอินพุตทดสอบ: รองรับตัวสร้างฟังก์ชันเพื่อตรวจสอบสัญญาณเอาท์พุตอย่างรวดเร็ว
ความเข้ากันได้ทางสิ่งแวดล้อม
อุณหภูมิในการทำงาน: -35°C ถึง +85°C (อุณหภูมิในการทำงานของโพรบ -52°C ถึง +177°C) ระดับการป้องกัน: ความชื้นควบแน่น 100% (ไม่จมอยู่ใต้น้ำ) โครงสร้างกระถางเต็ม
คุณสมบัติ
Bently Nevada 990-05-XX-01-00 ด้วยความแม่นยำ ± 1% ของขนาดเต็ม วัดการสั่นสะเทือนของอุปกรณ์ได้อย่างแม่นยำ โดยให้ข้อมูลที่เชื่อถือได้สำหรับการประเมินสภาพอุปกรณ์
Bently Nevada 990-05-XX-01-00 พร้อมช่วงการวัดความถี่ 10 Hz ถึง 10 kHz โดยจะตรวจสอบการสั่นสะเทือนในอุปกรณ์ที่ทำงานด้วยความเร็วที่แตกต่างกันได้อย่างมีประสิทธิภาพ
Bently Nevada 990-05-XX-01-00 พร้อมการออกแบบตัวเครื่องที่ทนทาน ทนทานต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง
แอปพลิเคชัน
Bently Nevada 990-05-XX-01-00 ใช้เพื่อตรวจสอบการสั่นสะเทือนของอุปกรณ์ เช่น กังหันไอน้ำและเครื่องกำเนิดไฟฟ้า โดยระบุปัญหาที่อาจเกิดขึ้นได้ทันที เช่น ชิ้นส่วนที่หลวมและการสึกหรอ
Bently Nevada 990-05-XX-01-00 ใช้กับปั๊ม คอมเพรสเซอร์ พัดลม และอุปกรณ์อื่นๆ ในโรงงานปิโตรเคมี การตรวจสอบการสั่นสะเทือนแบบเรียลไทม์ช่วยเตือนล่วงหน้าเกี่ยวกับความล้มเหลวของอุปกรณ์
Bently Nevada 990-05-XX-01-00 เหมาะสำหรับการตรวจสอบการสั่นสะเทือนของอุปกรณ์การตัดเฉือน เช่น เครื่องมือกลและเครื่องหมุนเหวี่ยง ซึ่งช่วยเพิ่มความแม่นยำในการตัดเฉือน
การติดตั้งและการเดินสายไฟ

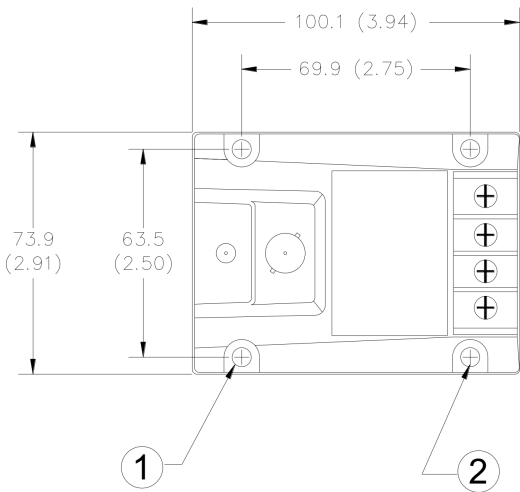

วิธีการติดตั้ง
การติดตั้งราง DIN (CC=01):
ใช้คลิปราง DIN มาตรฐาน 35 มม. (ไม่ต้องใช้เครื่องมือเพิ่มเติม)
ข้อกำหนดการเดินสายไฟ
วงจรไฟฟ้าและสัญญาณ:
แหล่งจ่ายไฟ: +12–35 VDC (ความต้านทานลูปสูงสุด 1000 Ω)
แผนภาพการเดินสายไฟมีดังนี้ (โปรดทราบว่าต้องแยกพิน PROX OUT):
