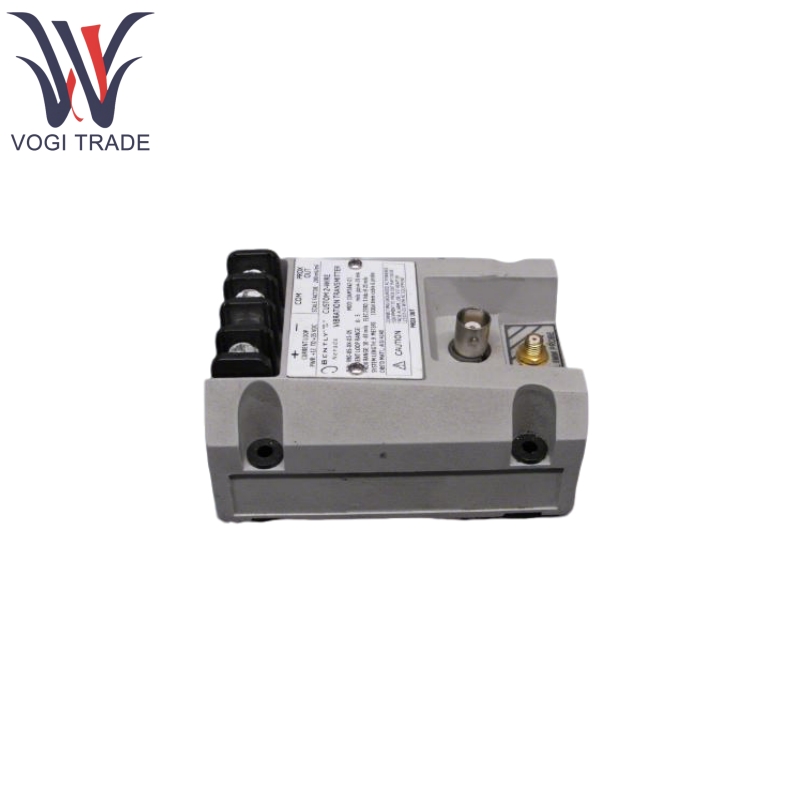

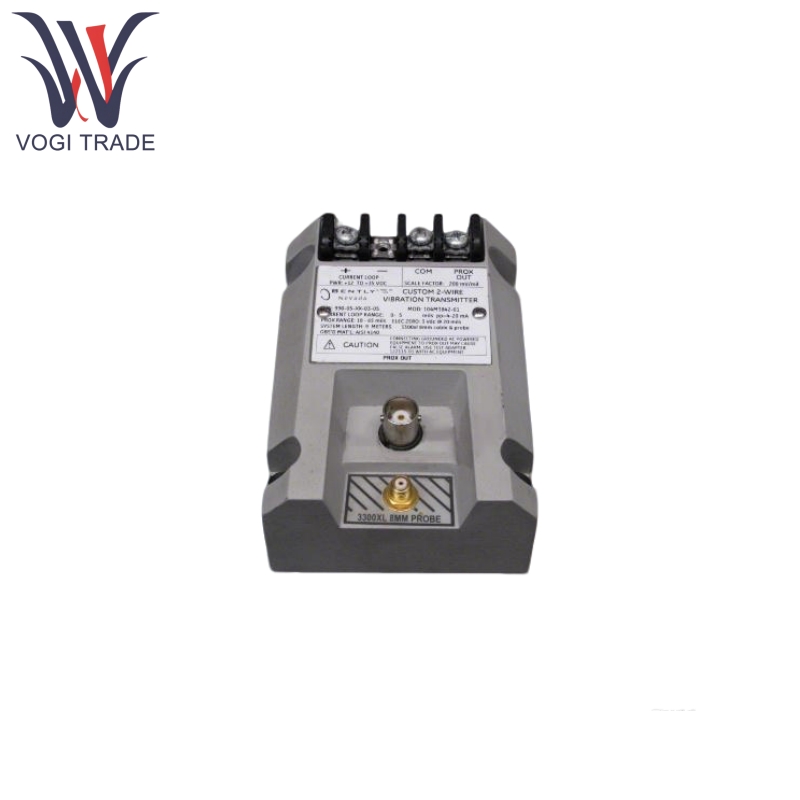

แบรนด์: Bently Nevadaคำอธิบาย: เครื่องส่งสัญญาณการสั่นสะเทือนเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 990-05-70-02-00 เครื่องส่งสัญญาณการสั่นสะเทือนได้รับการออกแบบมาเพื่อใช้งานโดยผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) สำหรับการตรวจสอบการสั่นสะเทือนของอุปกรณ์เช่นเครื่องอัดอากาศแบบแรงเหวี่ยงปั๊มขนาดเล็กมอเตอร์หรือพัดลม ฟังก์ชั่นหลักของมันคือการรับสัญญาณอินพุตจากโพรบความใกล้ชิด 3300 NSV และสายเคเบิลส่วนขยายประกอบแปลงแอมพลิจูดการสั่นสะเทือนเป็นสัญญาณสัดส่วนมาตรฐานอุตสาหกรรม 4-20 Ma และป้อนเข้าสู่ระบบควบคุมเครื่องจักรสำหรับการเตือนภัยการป้องกันการสั่นสะเทือนและการควบคุมตรรกะ
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
990 |
| หมายเลขสั่งซื้อ |
990-05-70-02-00 |
| แคตตาล็อก |
990 ซีรีส์ |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา (สหรัฐอเมริกา) |
| รหัส HS |
8543709990 |
| มิติ |
10*7*6 ซม. |
| น้ำหนัก |
0.9kg |
คุณสมบัติของผลิตภัณฑ์
Bently Nevada 990-05-70-02-00 มีการออกแบบแบบบูรณาการพร้อมเซ็นเซอร์ใกล้เคียงในตัวไม่จำเป็นต้องใช้หน่วยภายนอกและทำให้การติดตั้งง่ายขึ้น
Bently Nevada 990-05-70-02-00 อนุญาตให้มีการวินิจฉัยและส่งออกสัญญาณและเทอร์มินัล“ Prox Out” ที่ไม่ได้แยกและตัวเชื่อมต่อโคแอกเซียลให้สัญญาณการสั่นสะเทือนแบบไดนามิกและแรงดันไฟฟ้าช่องว่างเพื่อรองรับการแก้ไขปัญหา (การแยกที่จำเป็นด้วยอะแดปเตอร์ทดสอบ)
Bently Nevada 990-05-70-02-00 มีฟังก์ชั่นการปรับลูปและโพเทนชิโอมิเตอร์ที่ไม่โต้ตอบและไม่โต้ตอบภายใต้แท็บรองรับการสอบเทียบสัญญาณลูป
Bently Nevada 990-05-70-02-00 มาพร้อมกับหมุดอินพุตทดสอบเพื่อตรวจสอบสัญญาณเอาต์พุตลูปอย่างรวดเร็วด้วยเครื่องกำเนิดฟังก์ชั่น
Bently Nevada 990-05-70-02-00 ได้รับการป้องกันเสียงปรบมือโดยมีวงจร“ ไม่ตกลง/สัญญาณพ่ายแพ้” ป้องกันเอาต์พุตสูงหรือการเตือนภัยเท็จเนื่องจากความล้มเหลวของโพรบหรือการเชื่อมต่อแบบหลวม
การก่อสร้างการปลูกรองรับสภาพแวดล้อมความชื้นกลั่นตัว 100% และเนวาดา 990-05-70-02-00 ได้รับการออกแบบมาเพื่อทนต่อสภาพการทำงานที่รุนแรง
Bently Nevada 990-05-70-02-00 นำเสนอความยืดหยุ่นในการติดตั้งและมาพร้อมกับสกรูแผ่นผ่าน (รุ่น 02) สำหรับข้อกำหนดการติดตั้งคงที่
ผลิตภัณฑ์โดยใช้หลักการ
การได้มาซึ่งสัญญาณ:
Bently Nevada 990-05-70-02-00 อ่านการสั่นสะเทือนจากเครื่องจักรผ่านโพรบ 3300 NSV Prox (ใช้หลักการปัจจุบัน Eddy ที่ติดตามระยะห่างระหว่างช่องว่างระหว่างโพรบและเป้าหมายด้านไอที) และถ่ายโอนไปยังเครื่องส่งสัญญาณบนสายเคเบิลขยาย
การประมวลผลสัญญาณ:
Bently Nevada 990-05-70-02-00 เงื่อนไขสัญญาณและปรับขนาดเอาท์พุทในหน่วยวิศวกรรมของแอมพลิจูดการสั่นสะเทือนสูงสุดถึงจุดสูงสุด (0-5 ล้าน pp = 0-125 μm pp)
เอาต์พุตสัญญาณ:
Bently Nevada 990-05-70-02-00 จะถูกแปลงแอมพลิจูดการสั่นสะเทือนเป็นสัญญาณ 4 ~ 20 mA (4 mA สำหรับการสั่นสะเทือนเป็นศูนย์, 20 mA สเกลที่ได้รับการกำหนดค่า) ซึ่งป้อนเข้ากับระบบควบคุมสำหรับการตรวจสอบ VIB, การเตือนภัยและการควบคุม
การสนับสนุนการวินิจฉัย:
“ Prox Out” เอาท์พุทเทอร์มินัลการสั่นสะเทือนแบบไดนามิกและสัญญาณแรงดันไฟฟ้าที่ต้องแยกโดยอะแดปเตอร์ทดสอบ 990/991 (122115-01) จากนั้นเชื่อมต่อกับออสซิลโลสโคปหรืออุปกรณ์อื่น ๆ สำหรับการแก้ไขปัญหา
การสั่งซื้อข้อมูล
| แบบอย่าง |
990 | โมเดลพื้นฐานซึ่งเป็นตัวแทนของเครื่องส่งสัญญาณการสั่นสะเทือน 990 |
| ตัวเลือกเต็มรูปแบบ |
05 | 0-5 MILS PP (0-125 μm pp) |
| ตัวเลือกความยาวของระบบ |
70 | 7.0 เมตร (23.0 ฟุต) |
| ตัวเลือกการติดตั้ง |
02 | สกรู |
| ตัวเลือกการอนุมัติของหน่วยงาน |
00 | ไม่จำเป็น |
