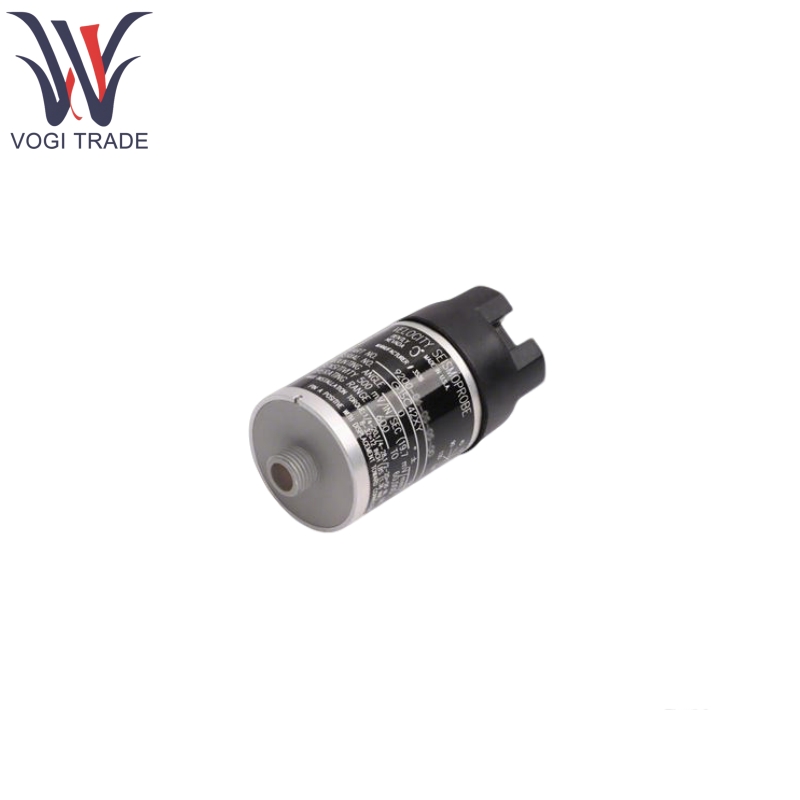

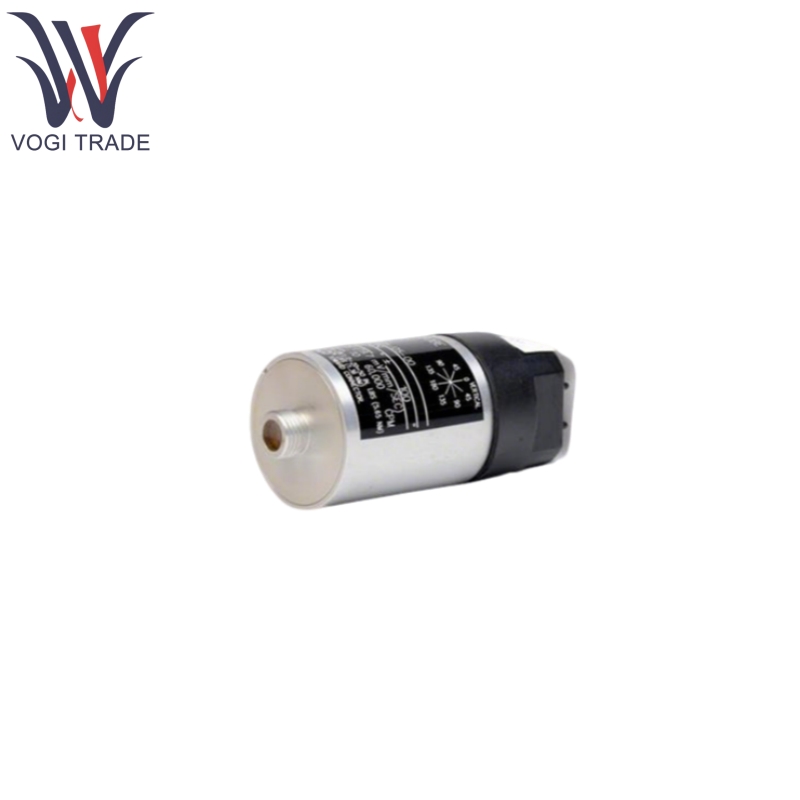

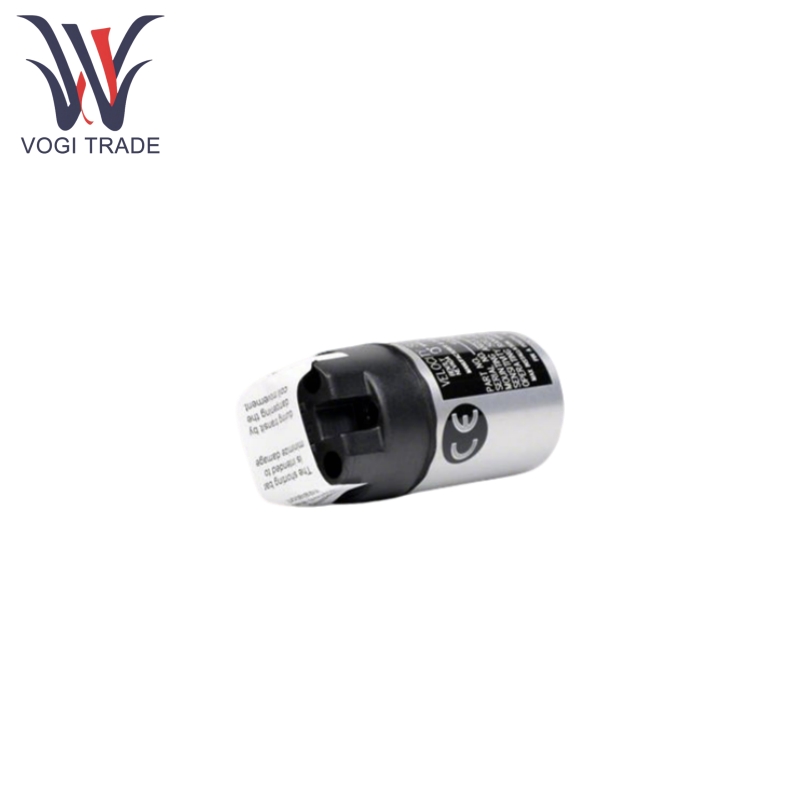

Bently Nevada 9200-06-05-10-00

คุณสมบัติของผลิตภัณฑ์

Bently Nevada 9200-06-05-10-00 มีเอาต์พุตแรงดันไฟฟ้าที่อยู่ในสัดส่วนโดยตรงกับความเร็วการสั่นสะเทือนของทรานสดิวเซอร์ ทรานสดิวเซอร์ความเร็ว Seismoprobe อยู่ในระบบการเคลื่อนย้ายแบบ 2 สาย

ตัวแปลงสัญญาณความเร็วแบบลำแสงตัวเร่งความเร็วแบบโซลิดสเตตกับอิเล็กทรอนิกส์ในตัว, เนวาดา 9200-06-05-10-00 มีความยืดหยุ่นน้อยกว่าการกระแทกหรือการกระตุ้นชั่วคราว

Bently Nevada 9200-06-05-10-00 เป็นทรานสดิวเซอร์สองสายที่เหมาะสำหรับการตรวจสอบอย่างต่อเนื่องหรือสำหรับการวัดเป็นระยะร่วมกับเครื่องมือทดสอบหรือวินิจฉัย เมื่อสั่งซื้อด้วยตัวเลือกสายเคเบิลอินทิกรัล 9200 มีความต้านทานที่ดีเยี่ยมต่อสภาพแวดล้อมที่มีการกัดกร่อนโดยไม่จำเป็นต้องมีการป้องกันเพิ่มเติม

ฟังก์ชั่นผลิตภัณฑ์

Bently Nevada 9200-06-05-10-00 ใช้หลักการขดลวดที่เคลื่อนที่ซึ่งแรงดันไฟฟ้าเอาท์พุทเป็นสัดส่วนโดยตรงกับความเร็วการสั่นสะเทือนและมีความไวต่อแรงกระแทกหรือการกระตุ้นพัลส์น้อยกว่าเซ็นเซอร์โซลิดสเตต

การออกแบบสองสายช่วยลดความจำเป็นในการจัดหาแหล่งจ่ายไฟเพิ่มเติมและอำนวยความสะดวกในการวัดแบบพกพา (เช่นการตรวจสอบเป็นระยะด้วยเครื่องมือมือถือ)

Bently Nevada 9200-06-05-10-00 สามารถทนต่อความชื้นแบบไม่รวม 95% ในการกำหนดค่ามาตรฐานและด้วยสายเคเบิลอินทิกรัลเสริมสามารถทำงานได้ในสภาพแวดล้อมที่ไม่ได้รับการย่อย 100% สำหรับความต้านทานการกัดกร่อนที่ยอดเยี่ยม

Bently Nevada 9200-06-05-10-00 รองรับมุมการติดตั้งที่ 0 ± 100 °ฐานกลมที่มีกระดุม M10 × 1 บล็อกเทอร์มินัลที่ติดตั้งบนสุดเพื่อการเดินสายง่ายและการกำหนดค่าเชิงกลที่หลากหลาย (เช่นที่อยู่อาศัย

Bently Nevada 9200-06-05-10-00 ครอบคลุมความถี่การสั่นสะเทือนจาก 10 Hz ถึง 1,000 Hz (600 ถึง 60,000 cpm) และจับสัญญาณการสั่นสะเทือนของความผิดพลาดทางกลทั่วไปเช่นความไม่สมดุลและการเยื้องศูนย์

พารามิเตอร์การผลิต

โปรดดูพารามิเตอร์ที่มีรายละเอียดเพิ่มเติมด้านล่างของเนวาดา 9200-06-05-10-00

ความไว: 20 mV/mm/s (500 mV/in/s), ± 5% เมื่อสิ้นสุดอย่างเหมาะสมและมุ่งเน้นที่มุมของการสอบเทียบด้วยโหลด 10 kΩ

โหลดการสอบเทียบ: 10 kΩ (เอาต์พุตข้ามหมุด "A" และ "B")

การตอบสนองความถี่: 10 Hz ถึง 1,000 Hz (600 ถึง 60,000 cpm); +0, -3 dB ทั่วไป

ช่วงการทำงานแบบไดนามิก: การกระจัดสูงสุดถึงจุดสูงสุดของ 2.54 มม. (0.100 นิ้ว)

ช่วงความเร็ว: 25 mm/s (1 in/s) (ที่ +22 ° C, 100 Hz พร้อมโหลด 10 kΩ)

ความต้านทานต่อคอยล์: 1.25 kΩ± 5%

การเหนี่ยวนำขดลวดล็อค: 125 MH ทั่วไป

ความกว้างเชิงเส้น: ± 5% จาก 0.01 ถึง 5.0 in/s ที่ 100 Hz

ความไวตามขวาง: สูงสุด± 10% ของความไวของแกนที่ละเอียดอ่อนที่ 100 Hz และ 1.0 in/s

ขั้วของสัญญาณเอาท์พุท: พิน A ไปเป็นค่าบวกเมื่อเทียบกับพิน B เมื่อความเร็วของตัวแปลงสัญญาณอยู่ที่ตัวเชื่อมต่อ

ความยาวลวดตะกั่วสูงสุด: 305 เมตร (1,000 ฟุต) ถึง 3300 หรือ 3500 มอนิเตอร์

วัสดุกรณีและอะแดปเตอร์: อลูมิเนียมอะโนไดซ์ A204

วัสดุปะเก็น: นีโอพรีน

วัสดุเชื่อมต่อ (บล็อกเทอร์มินัล): polyphenylene sulfide (PPS) พร้อมหน้าสัมผัสทองแดงชุบนิกเกิล

แรงบิดการติดตั้ง (สตั๊ด M10 × 1): 5.6 N • M (50 in • LB)
