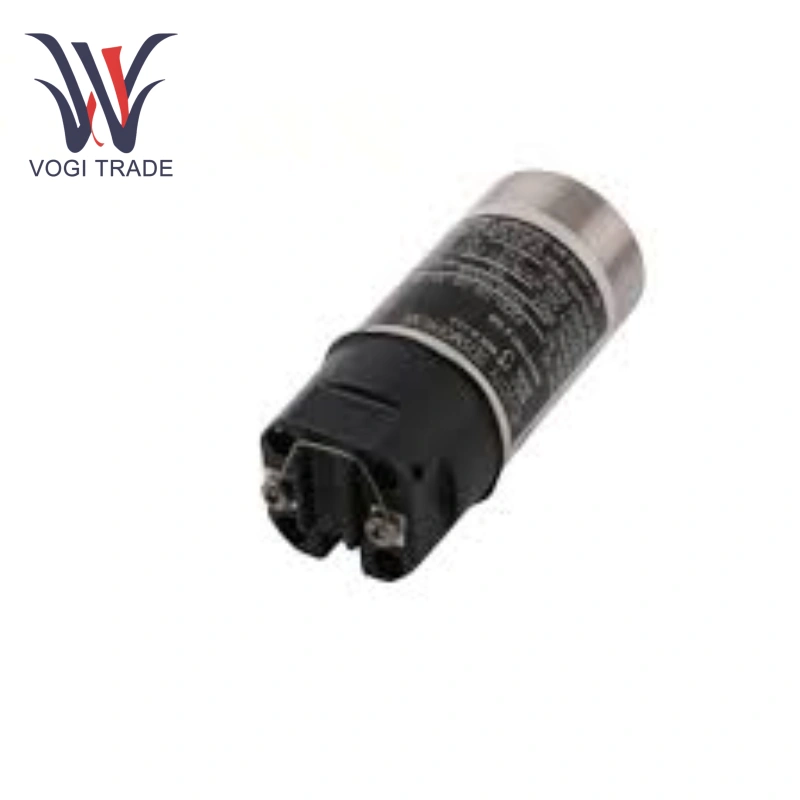

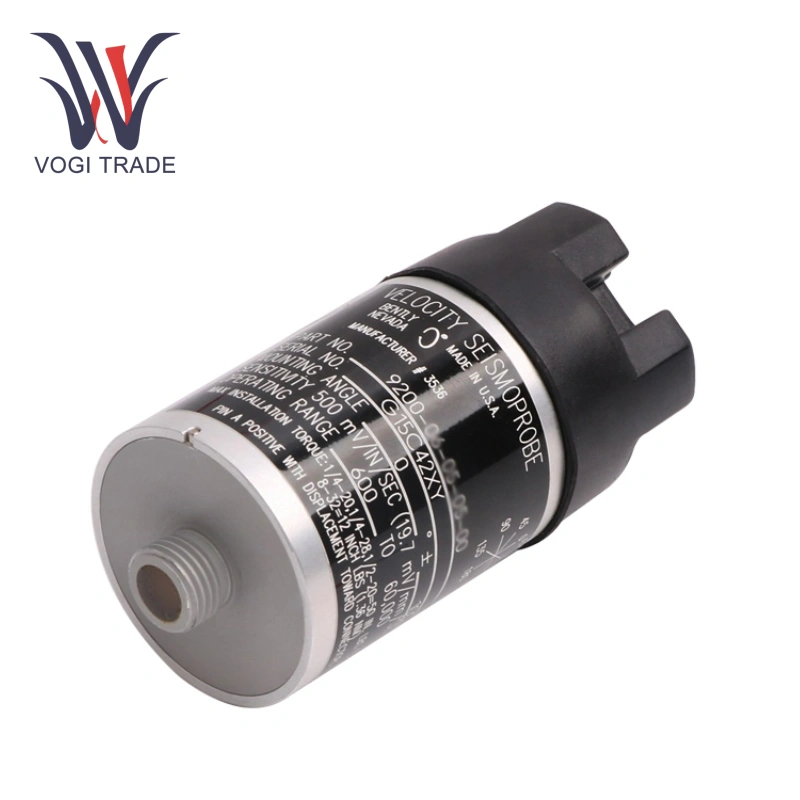

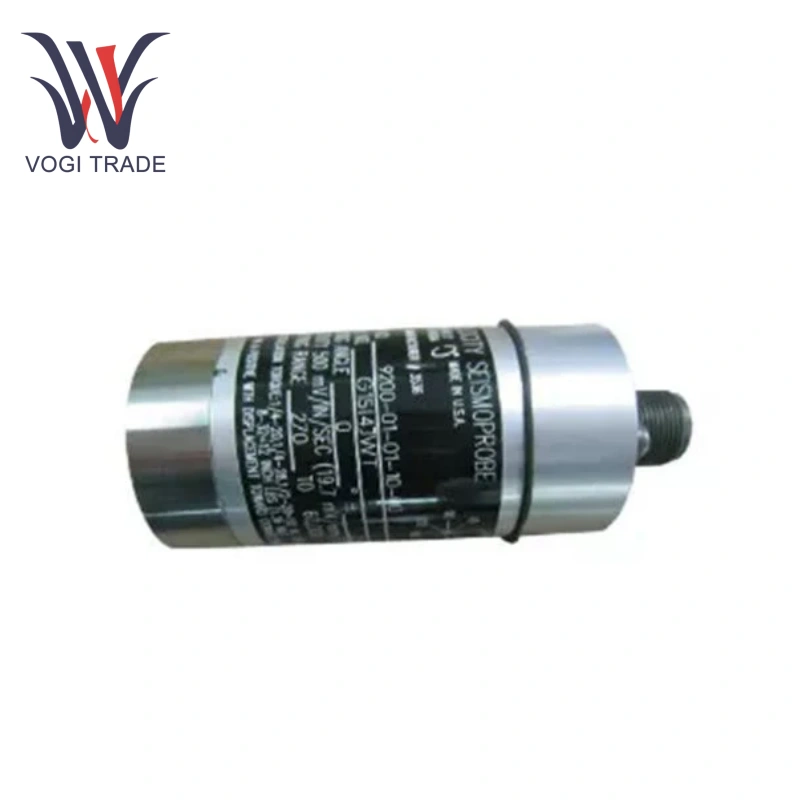

Bently Nevada 9200-03-05-10-00

รุ่น: 9200-03-05-10-00

ประเภทผลิตภัณฑ์: เซ็นเซอร์ Geophone ความเร็วสองสาย

ความไว: 20MV/mm/s (500mv/in/s) ± 5% ที่ 100Hz (6000cpm) เมื่อสิ้นสุดและสอบเทียบอย่างเหมาะสมสำหรับการวางตำแหน่งเชิงมุม; ± 5% Zero-to-Peak สำหรับความเร็ว 25 มม./s (1in/s) ที่ 100Hz (6000cpm)

การตอบสนองความถี่: ทั่วไป +0 ถึง± 3db

ช่วงอุณหภูมิการทำงาน: -29 ° C ถึง +121 ° C

ความยาวตะกั่ว: สูงสุด 305 เมตรระหว่าง 9200 ถึง 3300 จอภาพ

ช่วงความถี่: ความถี่ในการทำงานขั้นต่ำถึง 10kHz

ความต้านทานแรงกระแทกเชิงกล: ทนต่อแรงกระแทกได้สูงสุด 50 กรัมตามแนวแกนตามขวางที่ไม่ไวต่อความรู้สึก

ความไวตามขวาง: 10% ของความไวตามแนวแกนสัญญาณออกสัญญาณ: เมื่อตัวเรือนเซ็นเซอร์หันหน้าเข้าหาตัวเชื่อมต่อ PIN A จะเป็นบวกเทียบกับ PIN B.

คุณสมบัติ

การวัดที่แม่นยำ: Bently Nevada 9200-03-05-10-00 ด้วยความไวสูงและการตอบสนองความถี่ที่ยอดเยี่ยมจับความเร็วการสั่นสะเทือนของอุปกรณ์อย่างแม่นยำให้ข้อมูลที่เชื่อถือได้สำหรับการประเมินสภาพการทำงานของอุปกรณ์

ความยืดหยุ่นด้านสิ่งแวดล้อม: Bently Nevada 9200-03-05-10-00 ด้วยการต้านทานการกัดกร่อนที่ยอดเยี่ยมช่วยลดความจำเป็นในการป้องกันเพิ่มเติมและช่วยให้การดำเนินงานที่มั่นคงในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

ไม่จำเป็นต้องใช้พลังงานภายนอก: Bently Nevada 9200-03-05-10-00 ใช้เทคโนโลยีขดลวดที่เคลื่อนที่ไม่จำเป็นต้องใช้แหล่งพลังงานภายนอกซึ่งอำนวยความสะดวกในการวัดการวัดแบบพกพา

แอปพลิเคชัน

การตรวจสอบสภาพอุตสาหกรรม: Bently Nevada 9200-03-05-10-00 เหมาะสำหรับโรงไฟฟ้าโรงงานผลิตและสถานที่อื่น ๆ การวิเคราะห์การสั่นสะเทือนของอุปกรณ์เครื่องจักรกลเพื่อป้องกันความล้มเหลวของอุปกรณ์

การตรวจสอบเครื่องจักรหมุน: Bently Nevada 9200-03-05-10-00 เหมาะสำหรับการตรวจสอบการสั่นสะเทือนแบบเรียลไทม์ของอุปกรณ์หมุนเช่นกังหัน, คอมเพรสเซอร์และมอเตอร์

ขั้นตอนการติดตั้ง

ใช้แรงบิดที่ระบุ: สำหรับสตั๊ดเกลียว M10x1 (ตัวเลือก C 10) แรงบิดคือ 5.6 N · m (50 ใน· lb)

การจัดแนวการวางแนว: ดูรูปที่ 1 เพื่อให้แน่ใจว่าการติดตั้งแนวตั้ง 0 °

การเชื่อมต่อสายเคเบิล: เนื่องจากตัวเลือก B ไม่รวมสายเคเบิล (บล็อกเทอร์มินัล) สายเคเบิลภายนอก (เช่นซีรีย์ 9571-NN หรือ 9755-NN) ความยาวของสายเคเบิลสูงสุดคือ 305 เมตร แต่ควรตรวจสอบความถี่ออกเพื่อความยาวเกินกว่านี้
