แบรนด์: Bently Nevadaคำอธิบาย: ทรานสดิวเซอร์ความเร็วสองสายเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently 9200-01-05-10-00 เซ็นเซอร์ความเร็วเครื่องส่งสัญญาณ 2 สาย Bently 9200-01-05-10-00 เป็นเซ็นเซอร์ความเร็วส่งสัญญาณ 2 สายที่ผลิตโดย Bently Nevada โดยทั่วไปจะใช้สำหรับการตรวจสอบอย่างต่อเนื่องหรือการวัดเป็นระยะร่วมกับการทดสอบหรือการแก้ไขปัญหาเครื่องมือวัด
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
9200-01-05-10-00 |
| หมายเลขสั่งซื้อ |
9200-01-05-10-00 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
8414909090 |
| มิติ |
15*15*5 ซม. |
| มิติการบรรจุ |
17*17*7 ซม. |
| น้ำหนัก |
0.9kg |
ลักษณะไฟฟ้า:
ความไว: 20 mV/mm/s (500 mV/in/s), ± 5%

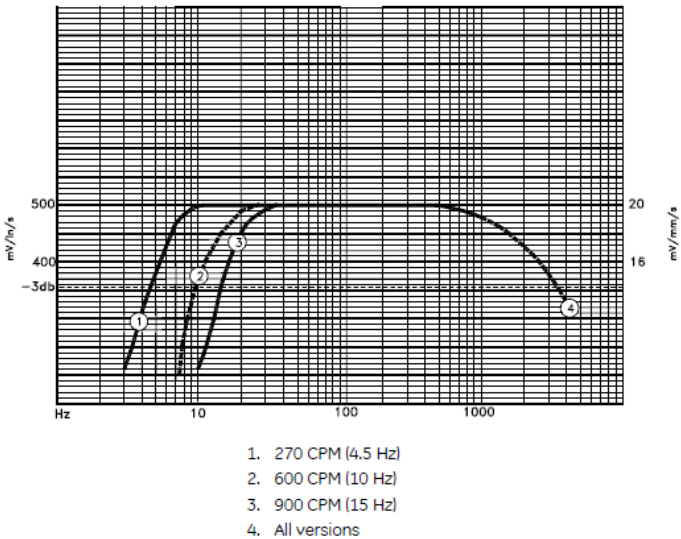

การตอบสนองความถี่: ด้วยตัวเลือก A ตั้งค่าเป็น 01 (ความถี่ขั้นต่ำ 4.5 Hz) ช่วงการตอบสนองคือ 4.5 Hz ถึง 1,000 Hz (270 ถึง 60,000 cpm), ทั่วไป± 0.3 dB
ช่วงไดนามิก: การกระจัดสูงสุด 2.54 มม. (0.100 นิ้ว) สูงสุดถึงจุดสูงสุด; ช่วงความเร็ว 25 mm/s (1 in/s) ที่ 100 Hz
ความต้านทานของขดลวด: 1.25 kΩ± 5% การเหนี่ยวนำขดลวดล็อค: 125 MH
ความกว้างเชิงเส้น: ± 5% (จาก 0.01 ถึง 5.0 in/s ที่ 100 Hz)
ความไวตามขวาง: ± 10% (สูงสุดเทียบกับแกนที่ไว)
วัสดุ:
ที่อยู่อาศัยและอะแดปเตอร์: อลูมิเนียม A204 อะโนไดซ์
วัสดุปะเก็น: Neoprene (9200 ซีรีส์)
ตัวเชื่อมต่อ: ตัวเลือกบล็อกเทอร์มินัลใช้ polyphenylene sulfide (PPS) และหน้าสัมผัสทองแดงชุบนิกเกิล
การปฏิบัติตามสิ่งแวดล้อม:
FCC: สอดคล้องกับส่วนที่ 15 ของกฎ FCC (ไม่มีการรบกวนที่เป็นอันตราย)
EMC: สอดคล้องกับ EU Directive 2014/30/EU (EN 61326-1 สำหรับสภาพแวดล้อมอุตสาหกรรม)
ROHS: สอดคล้องกับ EU Directive 2011/65/EU
ตำแหน่งที่เป็นอันตราย: รุ่นนี้ (ตัวเลือก D 00) ไม่มีการรับรองเฉพาะและไม่เหมาะสำหรับใช้ในสถานที่ที่เป็นอันตรายคลาส I/II/III
คุณสมบัติ
การออกแบบสองสาย: Bently 9200-01-05-10-00 ใช้การติดตั้งและการเดินสายลดต้นทุนและความซับซ้อน
การวัดที่มีความแม่นยำสูง: Bently 9200-01-05-10-00 สามารถวัดการสั่นสะเทือนได้อย่างแม่นยำให้ข้อมูลที่สำคัญสำหรับการบำรุงรักษาทำนาย
การออกแบบที่ทนทาน: Bently 9200-01-05-10-00 ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรงมันทนต่อการสั่นสะเทือนและการสั่นสะเทือน
แอปพลิเคชัน
การตรวจสอบสภาพอุตสาหกรรม: Bently 9200-01-05-10-00 เหมาะสำหรับโรงไฟฟ้าโรงงานผลิตและสถานที่อื่น ๆ วิเคราะห์การสั่นสะเทือนของอุปกรณ์เครื่องจักรกลเพื่อป้องกันความล้มเหลวของอุปกรณ์
การตรวจสอบเครื่องจักรหมุน: Bently 9200-01-05-10-00 เหมาะสำหรับการตรวจสอบการสั่นสะเทือนแบบเรียลไทม์ของอุปกรณ์หมุนเช่นกังหัน, คอมเพรสเซอร์และมอเตอร์
ขั้นตอนการติดตั้ง
ใช้แรงบิดที่ระบุ: สำหรับสตั๊ดเกลียว M10x1 (ตัวเลือก C 10) แรงบิดคือ 5.6 N · m (50 ใน· lb)
การจัดแนวการวางแนว: ดูรูปที่ 1 เพื่อให้แน่ใจว่าการติดตั้งแนวตั้ง 0 °
การเชื่อมต่อสายเคเบิล: เนื่องจากตัวเลือก B ไม่รวมสายเคเบิล (บล็อกเทอร์มินัล) สายเคเบิลภายนอก (เช่นซีรีย์ 9571-NN หรือ 9755-NN) ความยาวของสายเคเบิลสูงสุดคือ 305 เมตร แต่ควรตรวจสอบความถี่ออกเพื่อความยาวเกินกว่านี้
