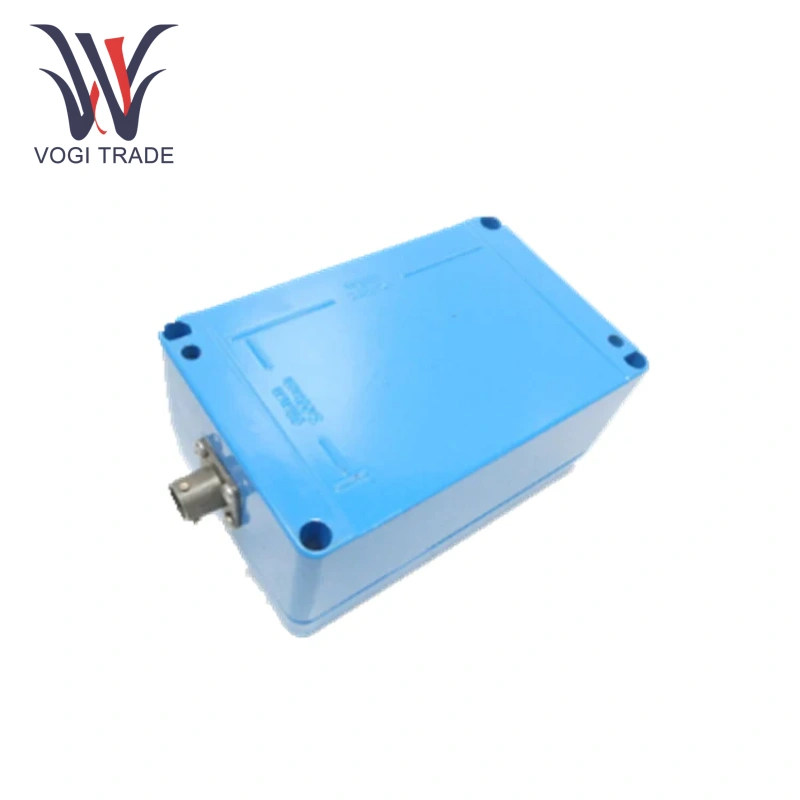

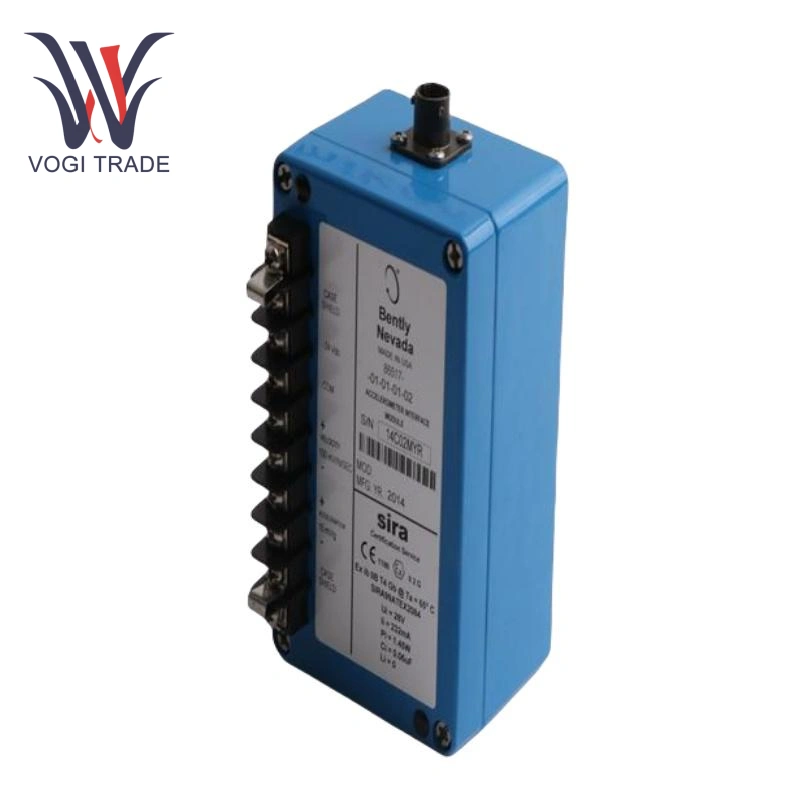

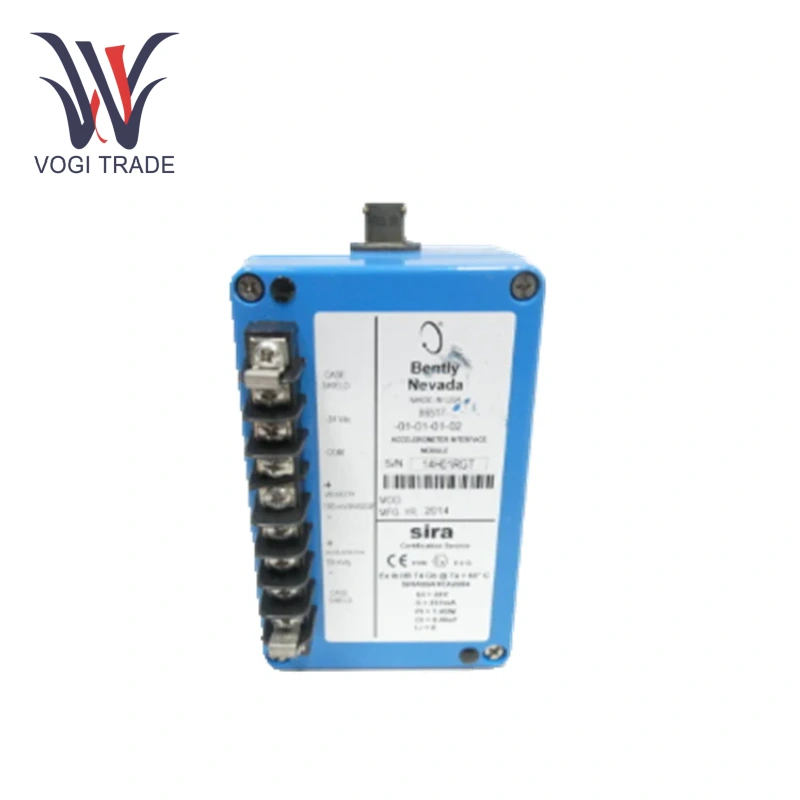

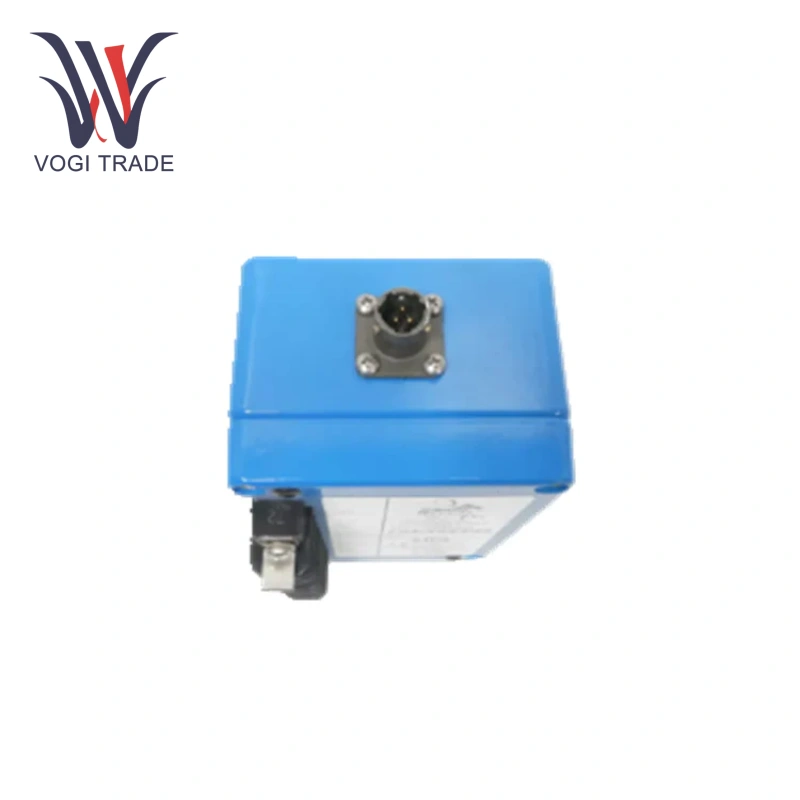

แบรนด์: Bently Nevadaคำอธิบาย: โมดูลอินเตอร์เฟส accelerometerเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 86517-01-01--CN accelerometer module ใช้ในระบบตรวจสอบการสั่นสะเทือนของเครื่องจักรอุตสาหกรรม โมดูลเชื่อมต่อกับ accelerometer รับสัญญาณประจุเอาท์พุทขยายและกรองผ่านวงจรภายในและแปลงเป็นสัญญาณเอาต์พุต DC ที่เสถียรตามสัดส่วนกับแอมพลิจูดการสั่นสะเทือน
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
86517-01-01-CN |
| หมายเลขสั่งซื้อ |
86517-01-01-CN |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
9031900090 |
| มิติ |
16*10*8 ซม. |
| มิติการบรรจุ |
20*15*10 ซม. |
| น้ำหนัก |
2 กิโลกรัม |
ภาพรวมผลิตภัณฑ์
พารามิเตอร์อินพุต: ความไวของเซ็นเซอร์ค่าใช้จ่ายอินพุตคือ 50 pc/g; แรงดันไฟฟ้าอคติ DC คือ -10 VDC
พารามิเตอร์เอาท์พุท: เอาต์พุตเป็นสัญญาณ 10 VDC DC
การตอบสนองความถี่: ความถี่คัตออฟระดับสูงคือ 25 Hz ความถี่ cutoff ต่ำผ่านคือ 350 Hz
ข้อกำหนดด้านพลังงาน: แรงดันไฟฟ้าคือ 24 VDC การบริโภคปัจจุบันคือ 138 Ma
อุณหภูมิการทำงาน: 0 ° C ถึง +70 ° C
การทำงาน
แปลงอินพุตประจุของ accelerometer เป็นสัญญาณเร่งความเร็วแรงดันไฟฟ้า
ประมวลผลสัญญาณผ่านตัวกรอง bandpass ลำดับที่ 12
รวมสัญญาณเร่งความเร็วเพื่อสร้างสัญญาณความเร็ว
รองรับโหมดเอาต์พุตสองสายแบบปลายเดี่ยวหรือสมดุลเหมาะสำหรับการส่งทางไกล
คุณสมบัติของผลิตภัณฑ์
Bently Nevada 86517-01-01--CN สัญญาณ accelerometer ได้รับการขยายและกรองอย่างแม่นยำเพื่อลบเสียงรบกวนและส่งสัญญาณ DC ที่เสถียร
Bently Nevada 86517-01-01-CN มีการตอบสนองความถี่ 25Hz-350Hz ครอบคลุมอย่างมีประสิทธิภาพครอบคลุมความถี่การสั่นสะเทือนทั่วไปของอุปกรณ์อุตสาหกรรมต่างๆ
Bently Nevada 86517-01-01-CN ใช้ที่อยู่อาศัยที่ทนทานและทนทานทนต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงเช่นอุณหภูมิสูงความชื้นและฝุ่น
แอปพลิเคชัน
Bently Nevada 86517-01-01--CN การตรวจสอบการสั่นสะเทือนสำหรับอุปกรณ์หมุนขนาดใหญ่เช่นกังหันไอน้ำและเครื่องกำเนิดไฟฟ้าช่วยระบุความผิดพลาดที่อาจเกิดขึ้นได้ทันทีเช่นความไม่สมดุลของโรเตอร์และการสึกหรอของแบริ่ง
Bently Nevada 86517-01-01--CN การตรวจสอบการสั่นสะเทือนสำหรับอุปกรณ์เช่นคอมเพรสเซอร์และปั๊มช่วยป้องกันการรั่วไหลและความเสียหายที่เกิดจากการสั่นสะเทือนที่ผิดปกติ
Bently Nevada 86517-01-01-CN การตรวจสอบการสั่นสะเทือนสำหรับโรงงานกลิ้งเครื่องหล่ออย่างต่อเนื่องและเครื่องจักรอื่น ๆ ช่วยเพิ่มประสิทธิภาพการทำงานของอุปกรณ์

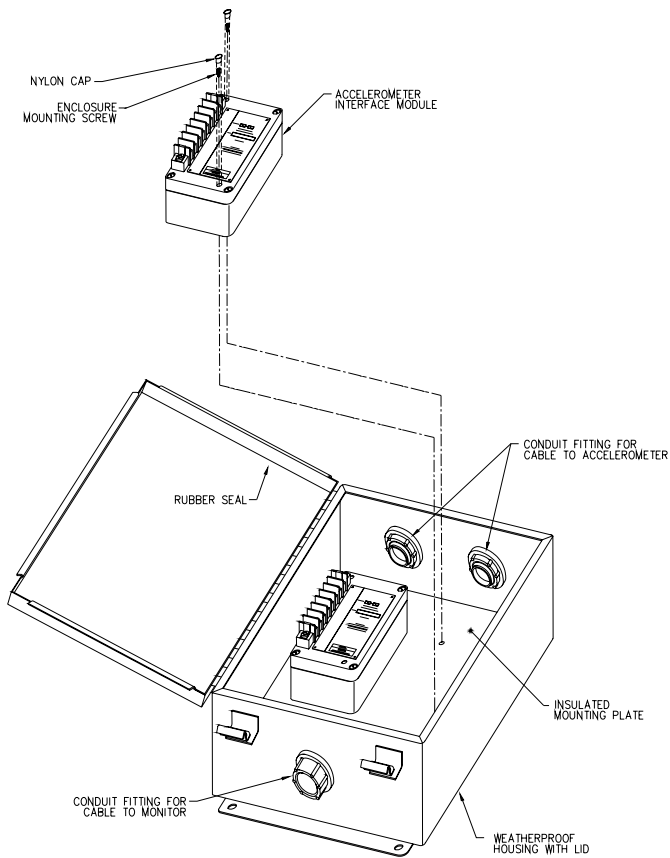

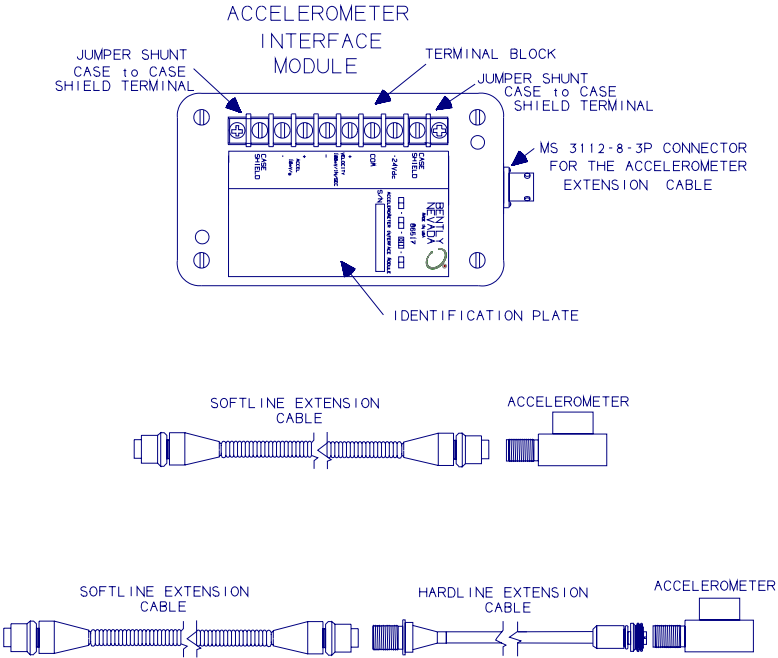

โมดูลอินเทอร์เฟซ
เมานต์ในแนวนอนในตัวเรือนป้องกัน (เช่นซีรี่ส์ BN 80808) เพื่อป้องกันการสั่นสะเทือน (≤ 0.1G-PK)
ข้อกำหนดการแยก: ที่อยู่อาศัยจะต้องได้รับการหุ้มฉนวนจากพื้นดิน
accelerometer: ติดตั้งตามข้อกำหนดของ OEM ตัวเชื่อมต่อจะต้องติดแน่นเพื่อป้องกันการคลาย
