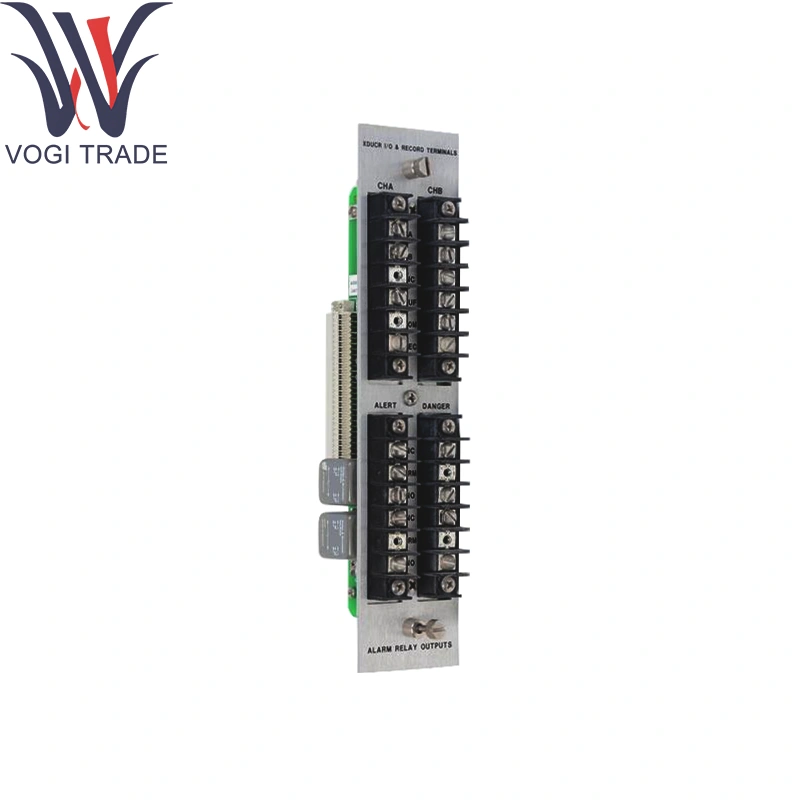

Bently Nevada 84149-01

การสั่งซื้อข้อมูล

หมายเลขชิ้นส่วน: 84149-01

คำอธิบาย: โมดูลอินพุตแบบอะนาล็อก 8 ช่องทางแยก 4-20MA พร้อมการยุติความแม่นยำบนบอร์ด

ความเข้ากันได้ของซีรีส์: เหมาะกับ BentyNevada 3500/3700 Rack Chassis (slot ¼rack)

แทนที่: 84149-00 (การแก้ไขก่อนหน้านี้)

พารามิเตอร์ทางเทคนิค

ช่องทาง: 8 อินพุตแบบอะนาล็อกที่แยกได้สำหรับเนวาดา 84149-01 แต่ละอันมีการยกเลิก250Ωออนบอร์ดสำหรับลูป 4-20MA

ช่วงอินพุต: 4–20MA (การสิ้นสุด250Ω) หรือ –10V ถึง +10V (Jumper-Selectable)

ความแม่นยำ: ± 0.1% ของเต็มรูปแบบ

ความละเอียด: 16-bit Δς ADC (≈0.3µA ขั้นตอน)

อัตราการสุ่มตัวอย่าง: 10 ตัวอย่าง/วินาทีต่อช่องทางพร้อมกัน

การแยก: ช่อง 1kV ช่องไปยังแชสซี/ช่องไปยังช่องทางในเนวาดา 84149-01

การวินิจฉัย: การตรวจจับวงจรเปิด (<3.8ma), การป้องกันการลัดวงจร (<24ma)

การใช้พลังงาน: ≤7wจาก backplane 24vdc

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: ≤95% RH, ไม่ได้รับการระงับ

ฟังก์ชั่นผลิตภัณฑ์

Bently Nevada 84149-01 ให้การปรับสภาพการวนรอบที่แม่นยำด้วยตัวต้านทานการเลิกจ้างแบบฝังตัวกำจัดฮาร์ดแวร์ภายนอก แปลงสัญญาณแบบอะนาล็อกที่มีความละเอียดสูงสำหรับ 3,500 backplane เปรียบเทียบกับ setpoints สำหรับตรรกะการเตือนภัย

พื้นที่แอปพลิเคชัน

การตรวจสอบกระบวนการพารามิเตอร์: ความดัน/การไหล/อุณหภูมิลูปผ่านเนวาดา 84149-01 ในกังหันและคอมเพรสเซอร์

การป้องกันเครื่องจักร: การให้อาหารแบบอะนาล็อกที่สำคัญอย่างยิ่งต่อความปลอดภัยเป็นตรรกะการเดินทาง

การรวม DCS/SCADA: การรวมลูปแบบอะนาล็อกเป็นระบบดิจิตอล

แผงพื้นที่อันตราย: การติดตั้ง Zone2/Div2 ที่มี Bently Nevada 84149-01

OEM Skids & Addrofits: อินพุตอะนาล็อกที่มีความหนาแน่นสูงในแผงควบคุมอวกาศ
