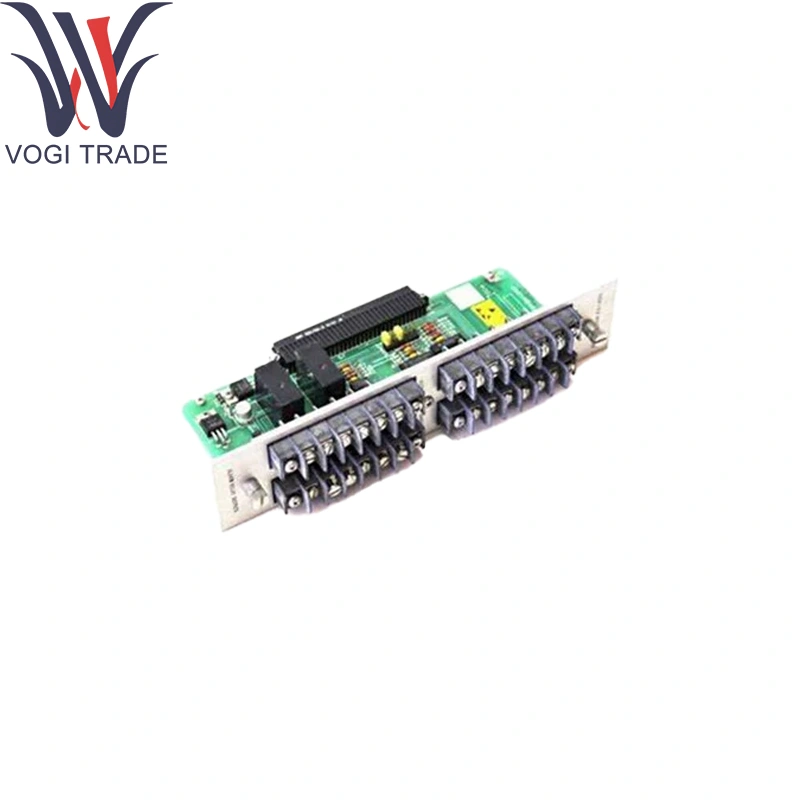

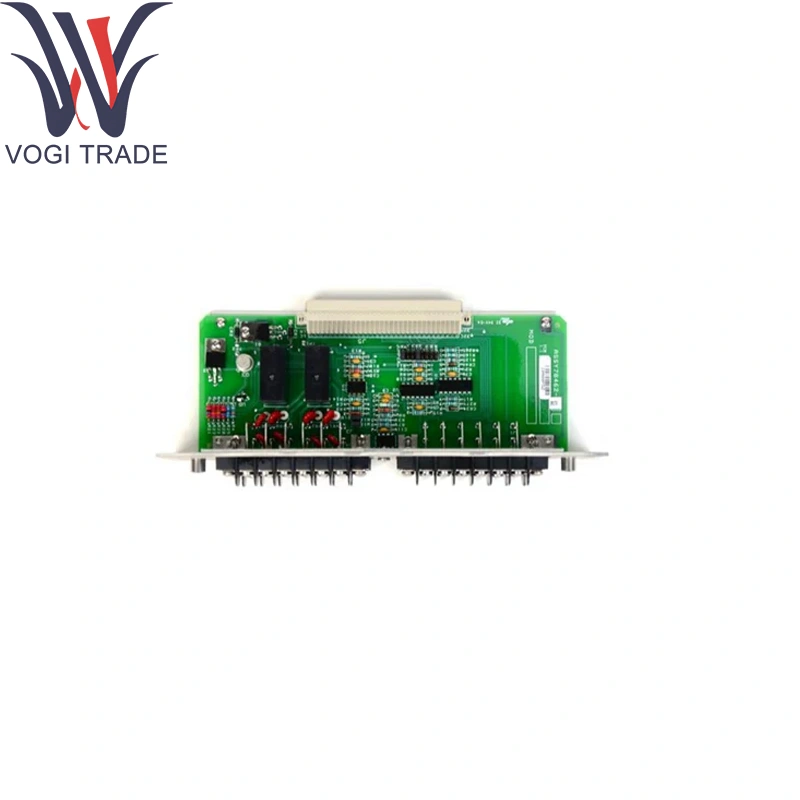

Bently Nevada 82366-01

การสั่งซื้อข้อมูล

หมายเลขชิ้นส่วน: 82366-01

คำอธิบาย: โมดูลเอาต์พุตรีเลย์ความหนาแน่นสูงสำหรับชั้นวาง BentyNevada I/O

ความเข้ากันได้ของซีรีส์: 3500 Series and Legacy 2300/3300 ชั้นวาง (ผ่านอะแดปเตอร์)

ชุดอุปกรณ์เสริม:

สายรัดริบบิ้นสายเคเบิล: 106765-13

การซ้อนทับแผงด้านหน้า: 3500/65-FP-OVR

พารามิเตอร์ทางเทคนิค

ช่องทางรีเลย์: 8 × FORMC (SPDT) ผู้ติดต่อสำหรับ Bently Nevada 82366-01

การจัดอันดับการติดต่อ:

5A@250VAC (ต้านทาน)

5A@30VDC (ต้านทาน)

Coil Drive: Solid-State Drive ผ่าน Rack Bus; ไม่มีการจัดหาขดลวดภายนอก

ใช้งาน/ใช้เวลาว่าง: ≤10msจากคำสั่งเป็นการเปลี่ยนแปลงการติดต่อ

อิเล็กทริกทน: 1kV ระหว่างขดลวด/หน้าสัมผัสและข้ามช่องทางในเนวาดา 82366-01

ตัวชี้วัด: LED แผงด้านหน้าต่อช่องแสดงสถานะที่มีพลัง

อินเทอร์เฟซไฟฟ้า: ส่วนหัวริบบิ้น 50 พินเพื่อตรวจสอบเอาต์พุตไดรฟ์รีเลย์โมดูล

การใช้พลังงาน: 24VDC ผ่าน backplane, ≤3w

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C - 70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C - 85 ° C

ความชื้น: ≤95%RH, ไม่ได้รับการระงับ

ฟังก์ชั่นผลิตภัณฑ์n

Bently Nevada 82366-01 ดำเนินการสลับเอาต์พุตแบบไม่ต่อเนื่องโดยการเพิ่มพลังวงจรภายนอกเพื่อตอบสนองต่อคำสั่งการเดินทาง/การเตือนภัย การออกแบบที่มีความหนาแน่นสูงให้เอาต์พุตรีเลย์แปดรายการในช่อง¼-rack พร้อมวินิจฉัยตนเองสำหรับข้อบกพร่องของขดลวด/การติดต่อ

พื้นที่แอปพลิเคชัน

การผลิตพลังงาน: การขับรถโซลินอยด์และวงจรเตือนภัยโดยใช้ Bently Nevada 82366-01

Process & Petrochemical Plants: การรวมสัญญาณเตือนเข้ากับระบบ ESD

สถานีคอมเพรสเซอร์: เอาท์พุทสถานะการควบคุมไฟกระชากด้วย Bently Nevada 82366-01

OEM Skid Packages: เอาต์พุตรีเลย์ในแผงควบคุมที่มีเนวาดา 82366-01

Marine & Offshore: รีเลย์การเตือนภัย/ปิดการกัดกร่อน
