Bently Nevada 81546-01

การสั่งซื้อข้อมูล

หมายเลขชิ้นส่วน: 81546-01

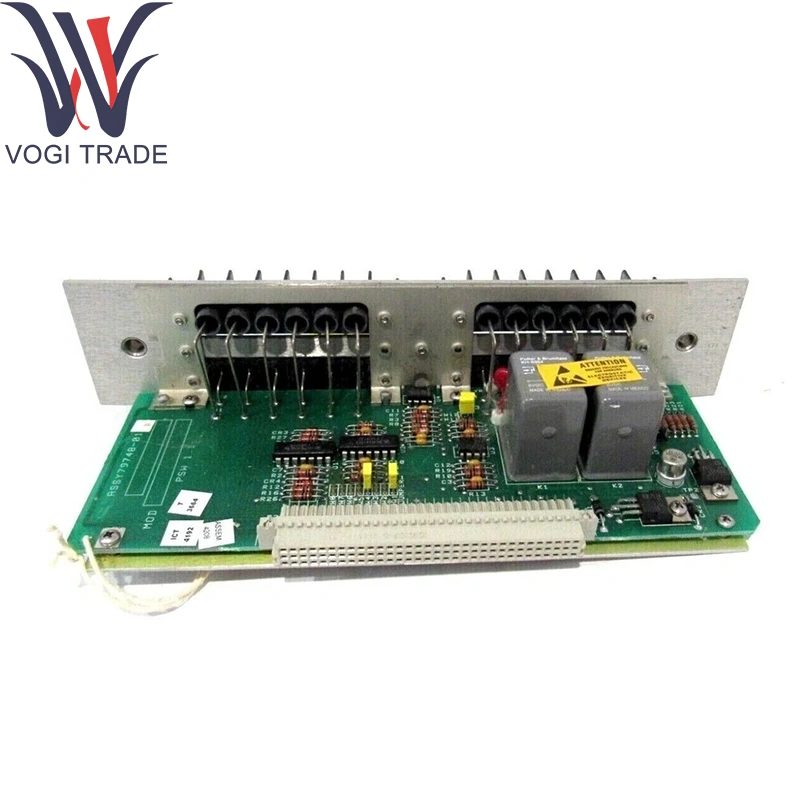

คำอธิบาย: การ์ดรีเลย์อินพุตสัญญาณสำหรับชั้นวาง BentyNevada 3500 Series

ความเข้ากันได้ของซีรีส์: พอดี 3500/3700 backplane (ช่อง¼-rack)

แทนที่: 81546-00 (การแก้ไขก่อนหน้านี้)

พารามิเตอร์ทางเทคนิค

ช่องสัญญาณอินพุต: 8 วงจรสัญญาณอินพุตสัญญาณอิสระ

รีเลย์เอาต์พุต:

8 × Forma (SPST) หน้าสัมผัสแห้งสำหรับเนวาดา 81546-01

การจัดอันดับติดต่อ: 3A @ 250VAC / 3A @ 30VDC (Resistive)

ช่วงแรงดันไฟฟ้าอินพุต: 5–30VDC สำหรับ pull-in; ปัจจุบัน 1–3ma pick-up

ใช้งาน/ใช้เวลาว่าง: ≤10msจากการเปิดใช้งานอินพุตไปจนถึงการปิดการติดต่อ

การแยก: ช่อง 1kV ช่องเป็นแชสซีในเนวาดา 81546-01 ระหว่างวงจรอินพุต

ตัวบ่งชี้: LED แผงด้านหน้าต่อช่อง

การใช้พลังงาน: 24VDC ผ่าน backplane, ≤2w

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: ≤95%RH ที่ไม่ได้รับการชดเชย

ฟังก์ชั่นผลิตภัณฑ์

Bently Nevada 81546-01 เงื่อนไขสัญญาณอินพุต DC ไม่ต่อเนื่องจากหน้าสัมผัส/เซ็นเซอร์และไดรฟ์รีเลย์ภายใน ให้การแยกกัลวานิกระหว่างอินพุตฟิลด์และอุปกรณ์อิเล็กทรอนิกส์ชั้นวางเพื่อภูมิคุ้มกันที่มีสัญญาณรบกวนที่แข็งแกร่ง เส้นทางส่งสัญญาณลงใน 3,500 บัสสำหรับการป้องกันตรรกะและลำดับการเดินทาง

พื้นที่แอปพลิเคชัน

การเชื่อมต่อความปลอดภัยของเครื่องจักร: การให้อาหารสถานะการสวิตช์ความปลอดภัยภายนอกผ่านทางเนวาดา 81546-01 ลงในตรรกะของชั้นวาง

การตรวจสอบเสริม: การรวมการสูญเสียของสารหล่อลื่นหรือผู้ติดต่อแบบโฟลว์-โฟลว์

อินพุตการเดินทางระยะไกล: รีเลย์ปิดการขับขี่ทั่วทั้งโรงงานลอจิกการเดินทาง

การรวมกระบวนการควบคุม: การจับสัญญาณเตือนที่ไม่ต่อเนื่องสำหรับการบันทึกเหตุการณ์

OEM Skids & Panels: อินเทอร์เฟซแบบฝังที่มี Bently Nevada 81546-01
