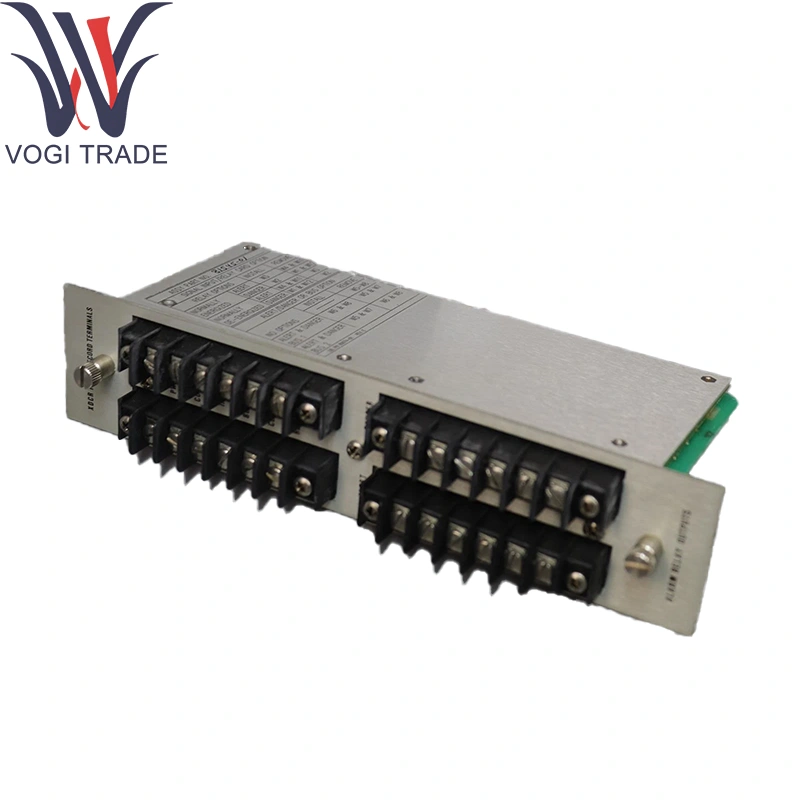

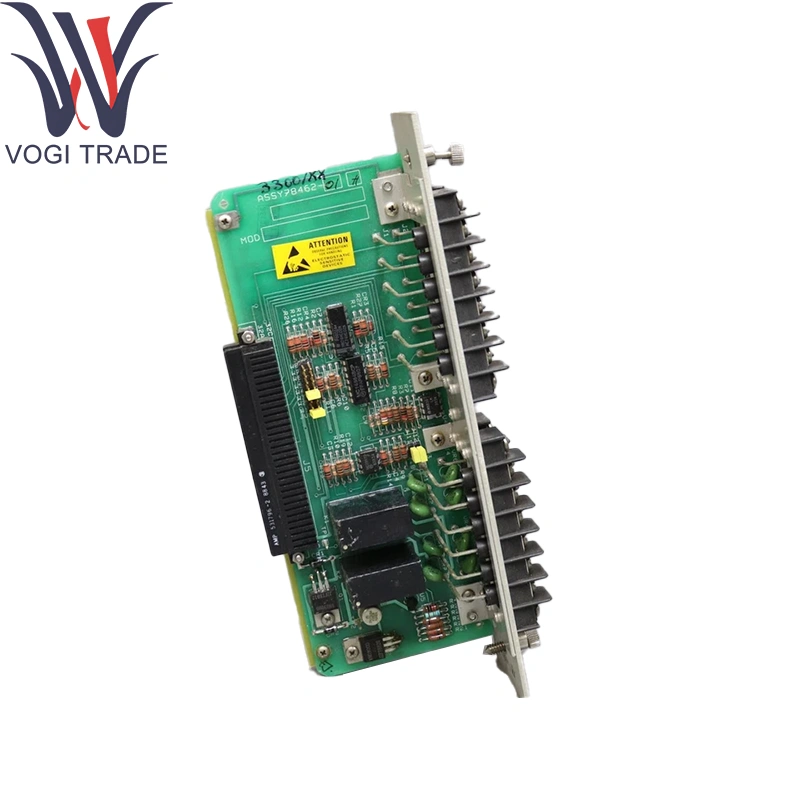

Bently Nevada 81545-01

การสั่งซื้อข้อมูล

หมายเลขชิ้นส่วน: 81545 01

คำอธิบาย: โมดูลเอาต์พุตรีเลย์สัญญาณเตือนสำหรับระบบ BentyNevada

ชั้นวางที่เข้ากันได้: 3500 ซีรีส์หรือชั้นวางมรดก 2300/3300 (พร้อมอะแดปเตอร์แบ็คเพลนที่เหมาะสม)

พารามิเตอร์ทางเทคนิค

ช่องทางถ่ายทอด: 8 Formc (SPDT) ผู้ติดต่อรีเลย์ใน Bently Nevada 81545-01

การจัดอันดับการติดต่อ:

5A @ 250VAC (ต้านทาน)

5A @ 30VDC (ต้านทาน)

คอยล์ไดรฟ์: พลังงานโดยตรงจากตรรกะของแร็คบัส (ไม่มีขดลวดภายนอก) สำหรับเนวาดา 81545-01

ใช้งาน/ใช้เวลาว่าง: ≤10msจากคำสั่งลอจิกเพื่อเปลี่ยนการติดต่อ

การแยก: 1kV อิเล็กทริกทนต่อระหว่างขดลวด/เสาสัมผัสและติดต่อกับการติดต่อ

ตัวชี้วัด: LED“ Relay On” ต่อช่องทาง

อินเทอร์เฟซ: ส่วนหัวริบบิ้น 50 พินเพื่อตรวจสอบเอาต์พุตไดรฟ์รีเลย์โมดูล

สภาพแวดล้อมการทำงาน: 0 ° C ถึง +70 ° C; สูงถึง 95%RH ที่ไม่ได้รับการชดเชย

ฟังก์ชั่นผลิตภัณฑ์

การส่งสัญญาณสัญญาณเตือน: ได้รับคำสั่งแบบไม่ต่อเนื่องและดำเนินการรีเลย์ผู้ติดต่อผ่านทางเนวาดา 81545-01

เอาต์พุตความหนาแน่นสูง: รวมเอาต์พุตสัญญาณเตือน/การเดินทางแปดตัวในโมดูลเดียว

การวินิจฉัยตนเอง: ตรวจสอบสุขภาพของคอยล์ไดรฟ์และรายงานความผิดพลาดในการติดต่อ

การเดินสายที่ยืดหยุ่น: บล็อกสกรู-เทอร์มินัลสำหรับการเชื่อมต่อภาคสนาม

พื้นที่แอปพลิเคชัน

การป้องกันแบบกังหันและคอมเพรสเซอร์: การขับขี่โซลินอยด์การเดินทางข้ามความเร็วด้วยเนวาดา 81545-01

การตรวจสอบเครื่องกำเนิดไฟฟ้าและมอเตอร์: การเปิดใช้งานสัญญาณเตือนความผิดปกติของแบริ่ง

ผู้แจ้งเตือนผู้ปลูกกระบวนการ: การให้อาหารฮอร์น/โคมไฟวงจรในห้องควบคุม

การเชื่อมต่อความปลอดภัย: การรวมสัญญาณเตือนเครื่องจักรเข้ากับระบบ ESD

อุปกรณ์ OEM: เอาท์พุทติดตั้งชั้นวางในระบบลื่นไถลโดยใช้ Bently Nevada 81545-01
