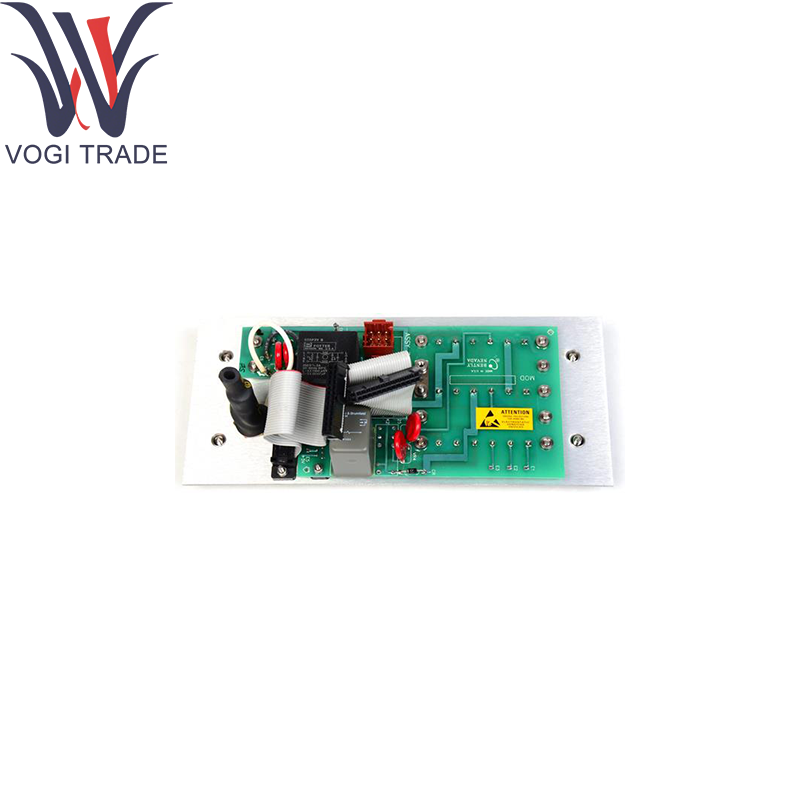

Bently Nevada 78432-02

การสั่งซื้อข้อมูล

หมายเลขชิ้นส่วน: 78432-02

คำอธิบาย: อินพุต AC Mains ไปที่ 24VDC Rack-Power Converter Module

ความเข้ากันได้ของซีรีส์: BentyNevada 3500/3700 Series Rack Rack Chassis

แทนที่: 78432-01 (การแก้ไขก่อนหน้านี้)

พารามิเตอร์ทางเทคนิค

อินพุต AC: 90–264VAC, 47–63Hz, เฟสเดียวผ่าน IEC Inlet สำหรับ Bently Nevada 78432-02

เอาต์พุต DC: 24VDC ควบคุม @ สูงสุด 6A สำหรับการแจกแจงแบ็คเพลน

เอาต์พุตเสริม: 12VAC@1A สำหรับโหลดพัดลม/เสริม

ระเบียบ: ± 5% ในการเปลี่ยนแปลงแบบเต็มโหลด/บรรทัด

Ripple & Noise: <50mV RMS บน DC Rail

การแยก: 2KVAC หลักระดับประถมศึกษา; 1KVAC Secondary-Chassis ในเนวาดา 78432-02

การคุ้มครอง:

การ จำกัด การไหลเข้าของกระแส (Soft-Start)

โฟล็กแบ็กที่มีกระแสไฟฟ้ามากเกินไปพร้อมการกู้คืนอัตโนมัติ

การปิดเครื่องด้วยความร้อนด้วยการรีเซ็ตอัตโนมัติ

การปราบปรามการต่อต้านสาย (IEC61000-4-5)

ตัวบ่งชี้: ไฟ LED แผงด้านหน้าสำหรับสถานะ AC/DC และความผิดพลาด

ขีด จำกัด การดำเนินงาน:

อุณหภูมิแวดล้อม: –20 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: ≤95% RH ที่ไม่ได้รับการชดเชย

ฟังก์ชั่นผลิตภัณฑ์

Bently Nevada 78432-02 แปลงสิ่งอำนวยความสะดวก AC Mains เป็นตัวควบคุม 24VDC สำหรับ backplanes ชั้นวาง กระจายพลังงานไปยังโมดูลในขณะที่ตรวจสอบสุขภาพของแรงดันไฟฟ้าและให้การป้องกันแบบบูรณาการกับโอเวอร์โหลด/กางเกงขาสั้น

พื้นที่แอปพลิเคชัน

แผงควบคุมรุ่นพลังงาน: พาวเวอร์พาวเวอร์ด้วยเนวาดา 78432-02 สำหรับการตรวจสอบกังหัน/คอมเพรสเซอร์

Process-Automation Skids: อุปทาน DC แบบฝังในการลื่นไถลโดยใช้ Bently Nevada 78432-02

การติดตั้งในพื้นที่อันตราย: แผงโซน 2/div2 ที่มีเนวาดา 78432-02

โครงการติดตั้งเพิ่มเติม: การเปลี่ยนอิฐพลังงานภายนอกผ่าน Bently Nevada 78432-02

Test Benches: Portable Rack-Power สำหรับการวินิจฉัยด้วย Bently Nevada 78432-02
