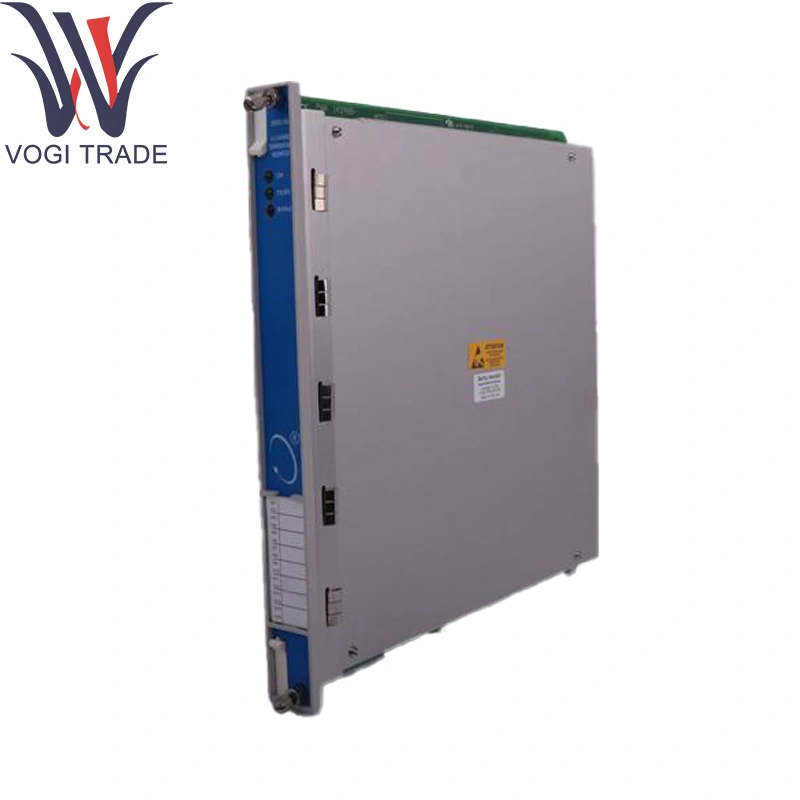

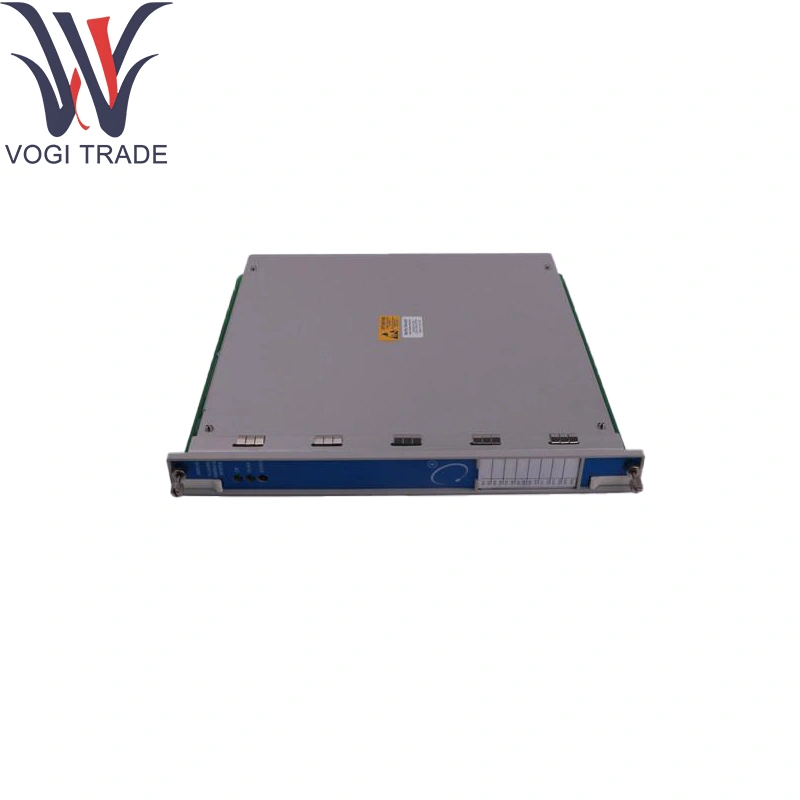

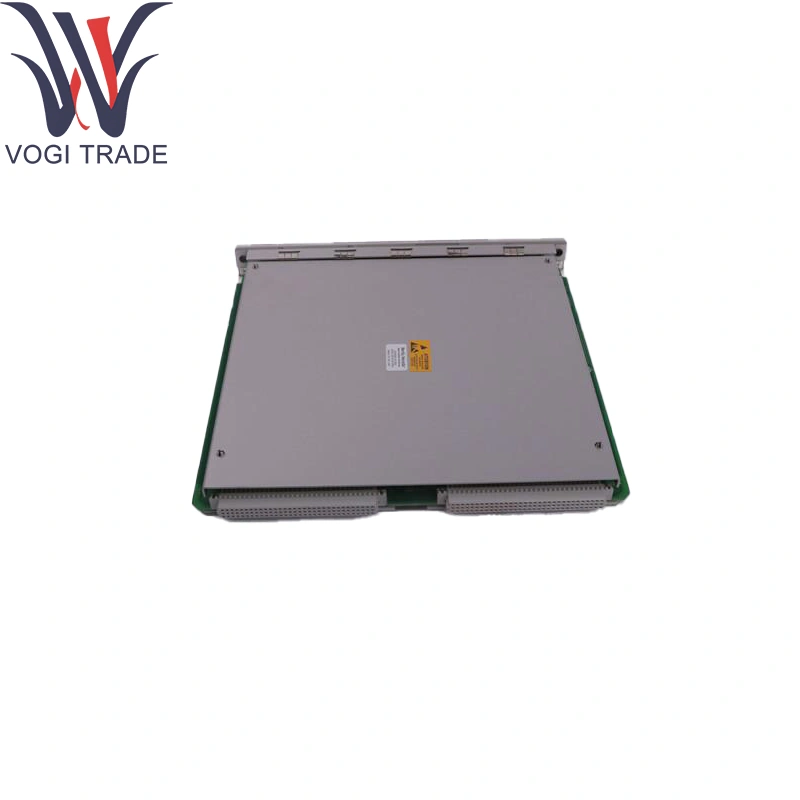

Bently Nevada 3500/92-02-01-01 136180-01

การสั่งซื้อข้อมูล

3500/92 เกตเวย์การสื่อสาร

3500/92-AA-BB-CC

ตอบ: ประเภทโมดูล I/O

01 modbusrs232/rs422 โมดูล I/O

02 ModbusRS485 โมดูล I/O

03 Ethernet/RS232 Modbus I/O โมดูล

04 Ethernet/RS485 Modbus I/O โมดูล

B: ประเภทหน่วยความจำ

01 หน่วยความจำต่ำ

C: ตัวเลือกการอนุมัติเอเจนซี่

00 ไม่มี

01 CSA/NRTL/C

02 CSA/ATEX/IECEX

พารามิเตอร์ทางเทคนิค

อินเทอร์เฟซ Backplane: ตัวเชื่อมต่อ Dual 50-pin สำหรับ 3500 บัสดิจิตอลเข้า/ออกในเนวาดา 3500/92-02-01-01 136180-01

พอร์ตอีเธอร์เน็ต: 2 × 10/100Base-T RJ-45 (รองรับลิงก์ความซ้ำซ้อน)

พอร์ตอนุกรม: 2 × RS-485 (Modbus RTU) บนบล็อกเทอร์มินัลที่สามารถทำได้

โปรโตคอลที่รองรับ:

การขุดอุโมงค์เนวาดา 3,500 บัส

Modbus RTU/TCP

OPC DO

Ethernet/IP (การส่งข้อความโดยนัย)

ผลงาน:

อีเธอร์เน็ต: ปริมาณงานสูงสุด 100Mbps

อนุกรม: สูงถึง 115200baud ต่อพอร์ต

เวลาแฝงบัส: ≤5ms end-to-end สำหรับเนวาดา 136180-01

หน่วยความจำ/CPU: 64MB SDRAM, แฟลช 16MB สำหรับเฟิร์มแวร์และแท็กบัฟเฟอร์

พลังงาน: 24VDC ผ่าน backplane (18–32V DC), ≤0.5a

การแยก: 1kV galvanic แยกบนพอร์ตอนุกรมและอีเธอร์เน็ต

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์

การแปลงโปรโตคอล: แผนที่ข้อมูล 3,500 บัสผ่าน Bently Nevada 3500/92-02-01-01 136180-01 เป็นโปรโตคอลมาตรฐานอุตสาหกรรม

การรวมข้อมูล: การเตือนบัฟเฟอร์แนวโน้มและการวินิจฉัยสำหรับการถ่ายโอนจำนวนมาก

ความซ้ำซ้อน: Dual-Ethernet พร้อมความล้มเหลวอัตโนมัติ

การกำหนดค่าและการวินิจฉัย: Web-UI และ CLI ใน Nevada 3500/92-02-01-01 136180-01 สำหรับการตั้งค่าเครือข่ายและการตรวจสอบ

พื้นที่แอปพลิเคชัน

การรวม DCS/SCADA: การให้อาหารข้อมูลสุขภาพเครื่องจักรแบบเรียลไทม์โดยใช้ Bently Nevada 3500/92-02-01-01 136180-01 ลงในระบบควบคุม

ระบบการจัดการสินทรัพย์: การสตรีมการสั่นสะเทือนแนวโน้มไปยังแพลตฟอร์มประวัติศาสตร์ (OPC UA)

การตรวจสอบระยะไกล: Tunneling 3,500 ข้อมูลผ่าน WAN อุตสาหกรรมด้วย Bently Nevada 136180-01

ตรรกะความปลอดภัยและการปิด: การกำหนดเส้นทางสัญญาณเตือนที่สำคัญไปยัง SIS ผ่าน Modbus

การรวมดั้งเดิม: เชื่อมต่อการติดตั้งที่เก่ากว่าผ่านทางเนวาดา 3500/92-02-01-01 136180-01 ลงในเฟรมเวิร์ก IIOT
