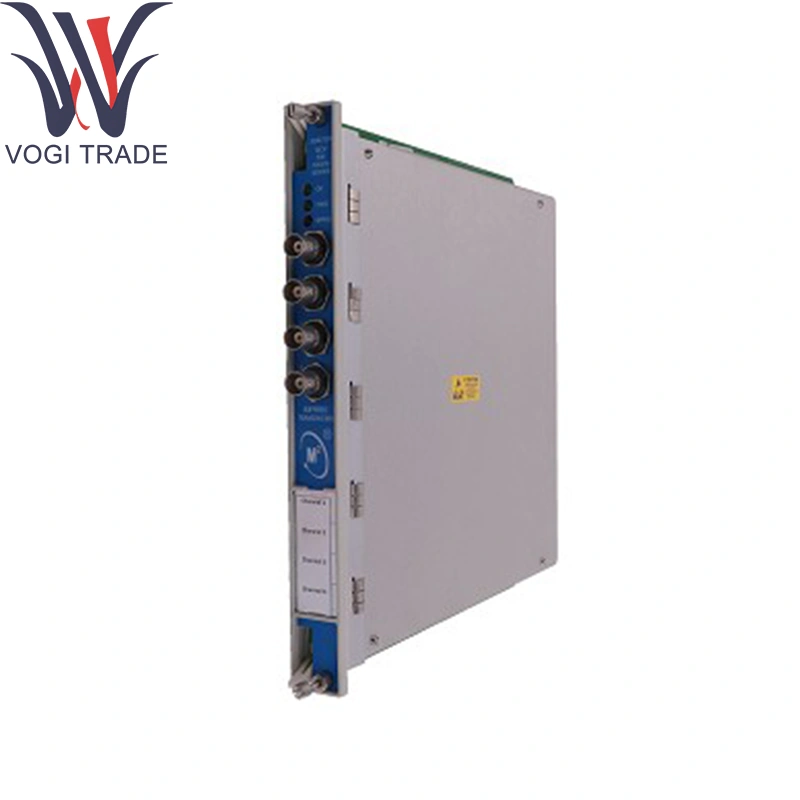

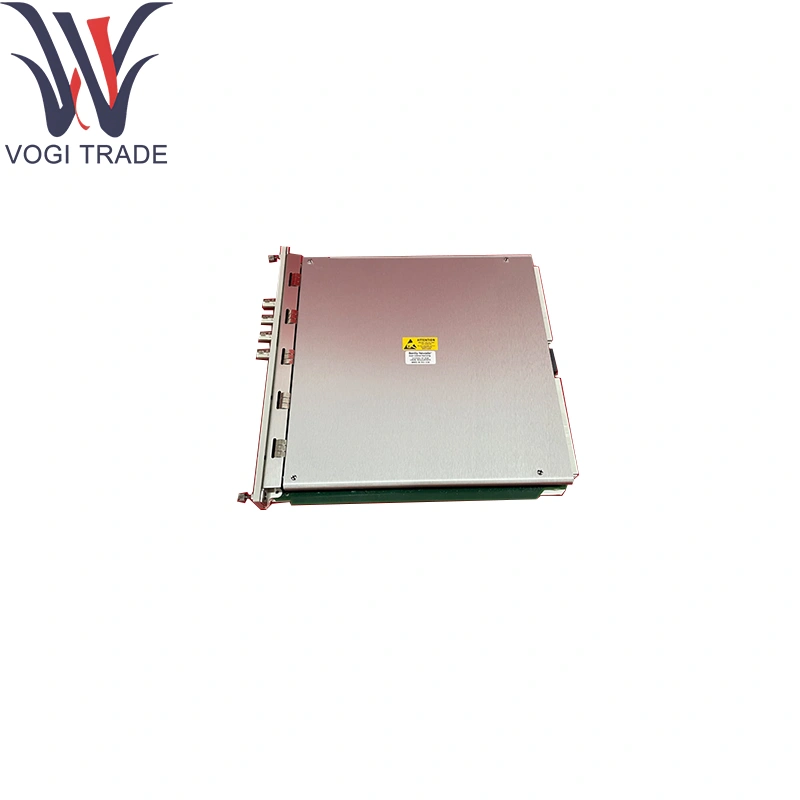

Bently Nevada 3500/72m-01-00

การสั่งซื้อข้อมูล

มอนิเตอร์ตำแหน่งก้าน

3500/72M - AA -BB

ตอบ: ประเภทโมดูล I/O

01 โมดูล I/O ที่มีการยุติภายใน

02 โมดูล I/O ที่มีการยุติภายนอก

03 โมดูล I/O ที่มีอุปสรรคภายในและการยุติภายใน

B: ตัวเลือกการอนุมัติพื้นที่อันตราย

00 ไม่มี

01 Cnrtlus (คลาส 1, ส่วนที่ 2)

02 ATEX/IECEX/CSA (คลาส 1, โซน 2)

พารามิเตอร์ทางเทคนิค

ช่องทาง: 2 อินพุตเซ็นเซอร์ตำแหน่งก้านอิสระสำหรับเนวาดา 3,500/72m-01-00

รองรับประเภทเซ็นเซอร์:

Transformers ตัวแปรเชิงเส้น (LVDTS)

ทรานสดิวเซอร์ตำแหน่งของแท่ง Magnetostrictive

ช่วงอินพุต: ± 10VDC แบบอะนาล็อก (สามารถตั้งโปรแกรมได้± 5V ถึง± 15V ช่วง)

ความละเอียด: การแปลง A/D 16 บิตต่อช่องทางในเนวาดา 3500/72M-01-00 (≈ 0.0015% ของช่วง)

ความแม่นยำ: ± 0.1% ของระดับเต็มหลังการทำให้เป็นเส้นตรง

อัตราการสุ่มตัวอย่าง: 1kHz ต่อช่อง

การแยก: ≥1kV Channel-to-Chassis และ Channel-to-channel

การป้องกันอินพุต: แคลมป์แรงดันไฟฟ้าเกินถึง± 30V; การป้องกันระยะยาวและการป้องกันไฟกระชาก

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C

อุณหภูมิที่เก็บ: –40 ° C ถึง +85 ° C สำหรับเนวาดา 3500/72m-01-00

ความชื้น: ≤95%RH, ไม่ได้รับการระงับ

ฟังก์ชั่นผลิตภัณฑ์

การปรับอากาศ: ใช้การกระตุ้นบัฟเฟอร์และการปรับสภาพผ่านเนวาดา 3,500/72m-01-00 จากนั้นทำให้เป็นดิจิทัลและเป็นเส้นตรงไปยังหน่วยการกระจัดที่แท้จริง

การตรวจสอบแบบไดนามิก: จับภาพตำแหน่งความเร็วสูงและเวลาพักอาศัยสำหรับการตรวจจับความล้มเหลว

การสื่อสารข้อมูล: ออกอากาศตำแหน่งเรียลไทม์และการวินิจฉัยผ่านบัสแบ็คเพลน 3,500

พื้นที่แอปพลิเคชัน

คอมเพรสเซอร์และเครื่องยนต์แบบลูกสูบ: ข้อเสนอแนะตำแหน่งก้านต่อเนื่องผ่านเนวาดา 3,500/72M-01-00 เพื่อหลีกเลี่ยงการเพิ่มขึ้นและการปรับแต่งประสิทธิภาพ

การปฏิบัติตาม API-618: ตรงตามข้อกำหนดที่แม่นยำสำหรับระบบการป้องกันที่สำคัญ

การรวมเข้ากับ DCS/SCADA: ผ่านโมดูล 4–20MA หรือดิจิตอลเอาท์พุท

การบำรุงรักษาและการวินิจฉัย: ช่วยให้สามารถตรวจจับการสึกหรอได้เร็วโดยใช้โปรไฟล์การเคลื่อนไหวของเนวาดา 3500/72M-01-00
