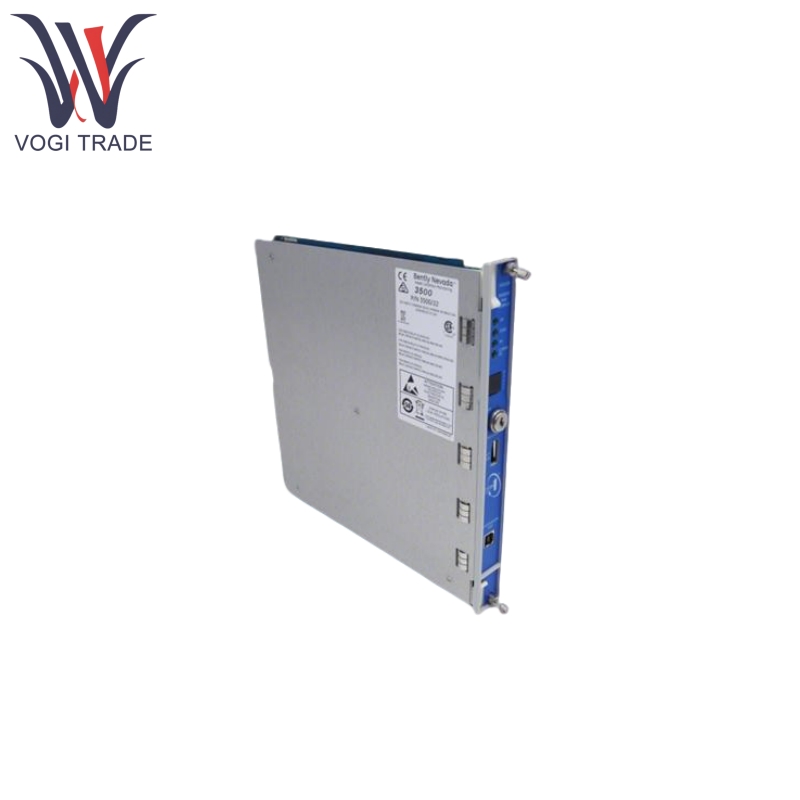

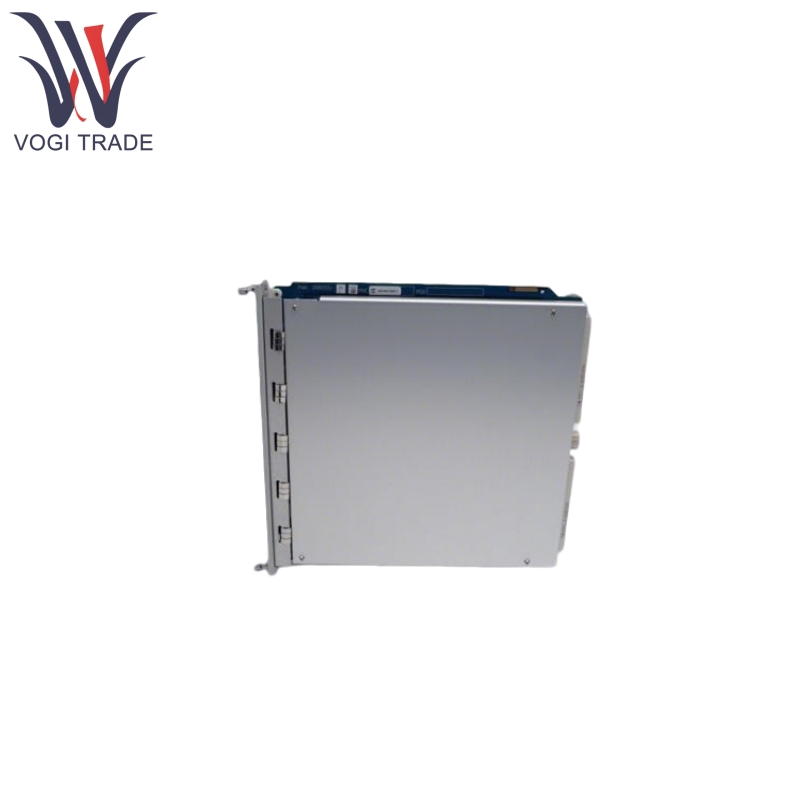

แบรนด์: Bently Nevadaคำอธิบาย: โมดูลอินเทอร์เฟซข้อมูลชั่วคราวเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 3500/22-01-01--CN โมดูลอินเทอร์เฟซข้อมูลชั่วคราวรวมการทำงานของโมดูลอินเตอร์เฟส 3500/20 (RIM) กับความสามารถในการเก็บข้อมูลของโปรเซสเซอร์การสื่อสาร (เช่น TDXNET)
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
3500/22-01-01-CN |
| หมายเลขสั่งซื้อ |
3500/22-01-01-CN |
| แคตตาล็อก |
3,500 ชั้นวาง |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา (สหรัฐอเมริกา) |
| รหัส HS |
8471800000 |
| มิติ |
26*4*4 ซม. |
| น้ำหนัก |
1 กิโลกรัม |
คุณสมบัติของผลิตภัณฑ์
Bently Nevada 3500/22-01-01-CN รองรับข้อมูลแบบคงที่ (เช่นค่าการตรวจสอบแอมพลิจูดและเฟส NX) ข้อมูลรูปคลื่นแบบไดนามิกและการเก็บข้อมูลชั่วคราวความละเอียดสูง (จำเป็นต้องจับคู่กับ“ ช่องเปิดใช้งานดิสก์”)
Bently Nevada 3500/22-01-01-CN สามารถจับภาพข้อมูลรูปคลื่นได้ 48 ช่องและรองรับทั้งแบบซิงโครนัส (การสุ่มตัวอย่างด้วยความเร็วในการหมุน) และแบบอะซิงโครนัส (การสุ่มตัวอย่างตามช่วงความถี่) เพื่อตอบสนองความต้องการของการวิเคราะห์สัญญาณความถี่สูง
ด้วยการเพิ่มขึ้นตามความเร็วหรือเวลาเนวาดา 3,500/22-01-01-CN สนับสนุนการเขียนโปรแกรมอิสระของช่วงเวลาทางลาดและทางลาดลงและสามารถจับข้อมูลคงที่ 10 นาทีก่อน (ช่วงเวลา 1 วินาที) และ 1 นาทีหลังจากการเตือนภัย

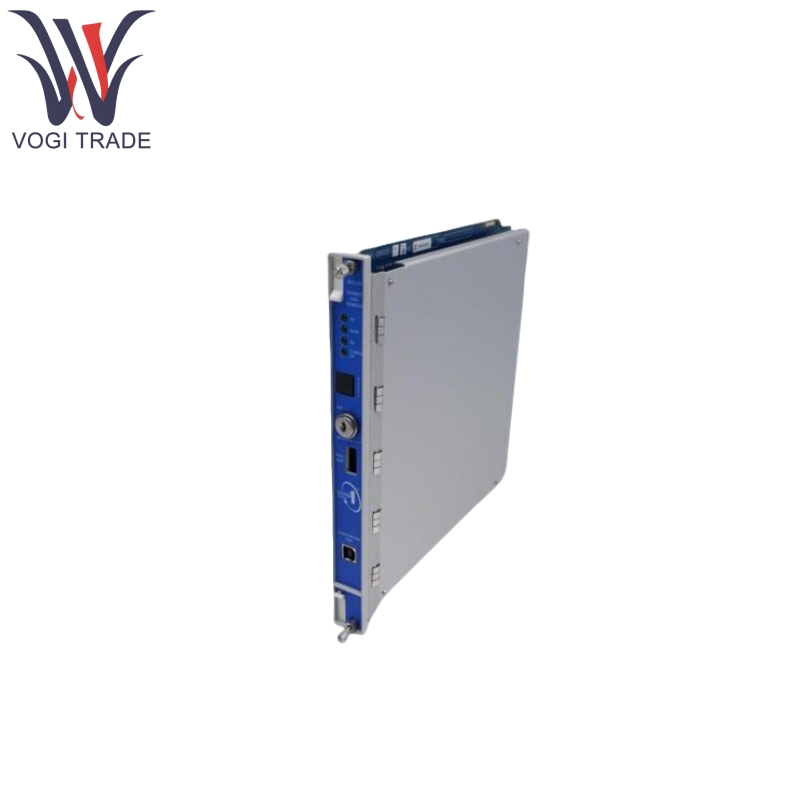

Bently Nevada 3500/22-01-01-CN มีการติดตั้ง Ethernet 10Base-T/100Base-TX (ตัวเชื่อมต่อ RJ-45) และพอร์ตการกำหนดค่า USB-B Front-end รองรับ TCP/IP โปรโตคอลการส่งสัญญาณของ BN และ BN TDI ถึง 2,000 เมตร (เส้นใยมัลติโหมด)
ตัวบ่งชี้สถานะของมันคือ OK (การดำเนินการปกติ), TX/RX (สถานะการสื่อสาร), TM (โหมดคูณการเดินทาง) และการกำหนดค่าตกลง (การกำหนดค่าใช้ได้)
Bently Nevada 3500/22-01-01-CN มีตัวบ่งชี้การควบคุมเช่นปุ่ม Rack Reset (ล้างสัญญาณเตือน), สวิตช์ที่อยู่ (ตั้งค่า 127 ที่อยู่ที่เลือกได้) และการล็อคการกำหนดค่า (โหมดเรียกใช้ล็อคการกำหนดค่าโหมดโปรแกรมอนุญาตการกำหนดค่าระยะไกล)
ผลิตภัณฑ์โดยใช้หลักการ
Bently Nevada 3500/22-01-01-CN ทำหน้าที่เป็น "ศูนย์ข้อมูล" ของระบบตรวจสอบ 3,500 และเวิร์กโฟลว์ของมันมีดังนี้:
การเก็บข้อมูล:
รับข้อมูลแบบคงที่ (เช่นแอมพลิจูดการสั่นสะเทือนเฟส) และข้อมูลรูปคลื่นแบบไดนามิกแบบเรียลไทม์จากการตรวจสอบ M-Series ผ่านบัสภายในของชั้นวาง
การประมวลผลข้อมูล:
จำแนก (สถานะคงที่/ชั่วคราว) และการประทับเวลา (ร่วมกับการซิงโครไนซ์สัญญาณ keyphasor) ข้อมูลที่ได้รับและเก็บไว้ในหน่วยความจำภายใน
การถ่ายโอนข้อมูล:
อัปโหลดข้อมูลไปยังระบบ 1 หรือซอฟต์แวร์การกำหนดค่าผ่าน 10BASE-T/100BASE-TX Ethernet ซึ่งรองรับการตรวจสอบแบบเรียลไทม์และการวิเคราะห์ข้อมูลในอดีต
ข้อเสนอแนะสถานะ:
เอาต์พุตสถานะการทำงานของโมดูลและชั้นวางผ่าน LED และรีเลย์ OK เพื่อให้แน่ใจว่าระบบตรวจสอบย้อนกลับได้
ข้อได้เปรียบหลักของมันคือการตระหนักถึงการรวบรวมและส่งข้อมูลเต็มรูปแบบที่มีประสิทธิภาพโดยไม่รบกวนฟังก์ชั่นการป้องกันเชิงกลให้การสนับสนุนข้อมูลที่สมบูรณ์สำหรับการวินิจฉัยความผิดพลาดของอุปกรณ์
