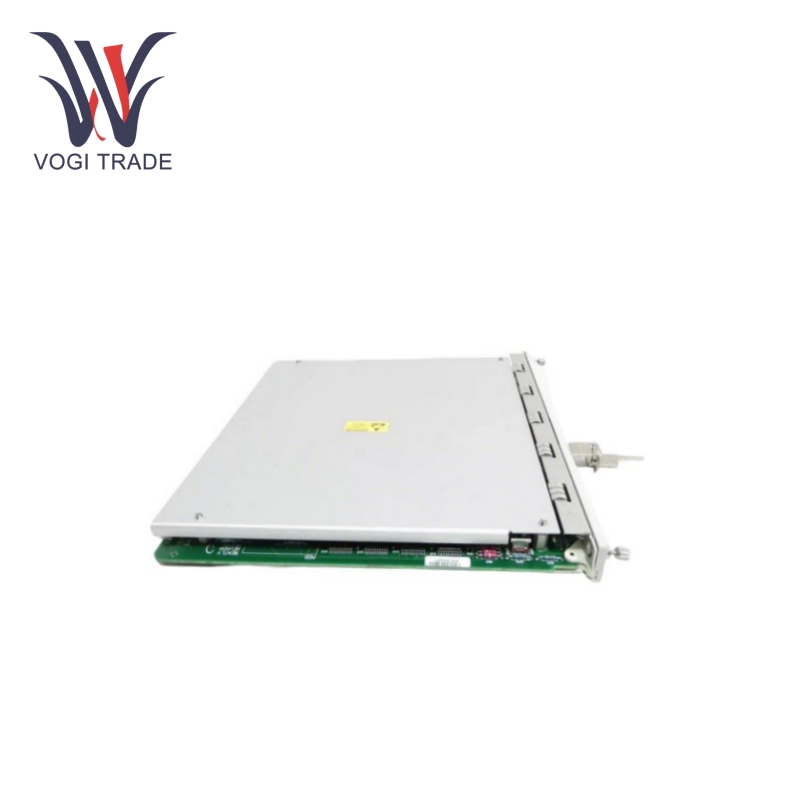

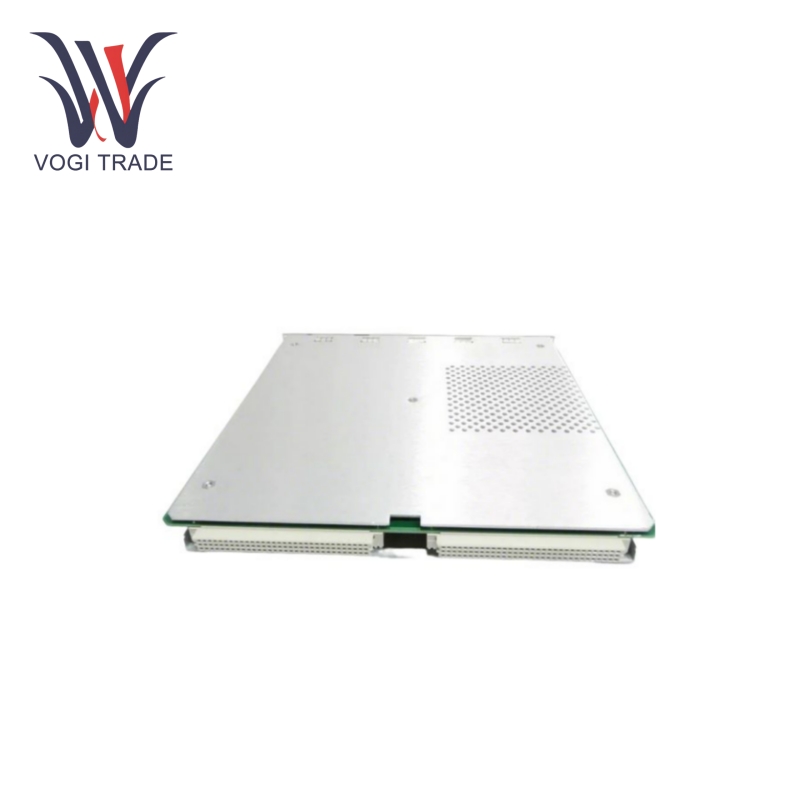

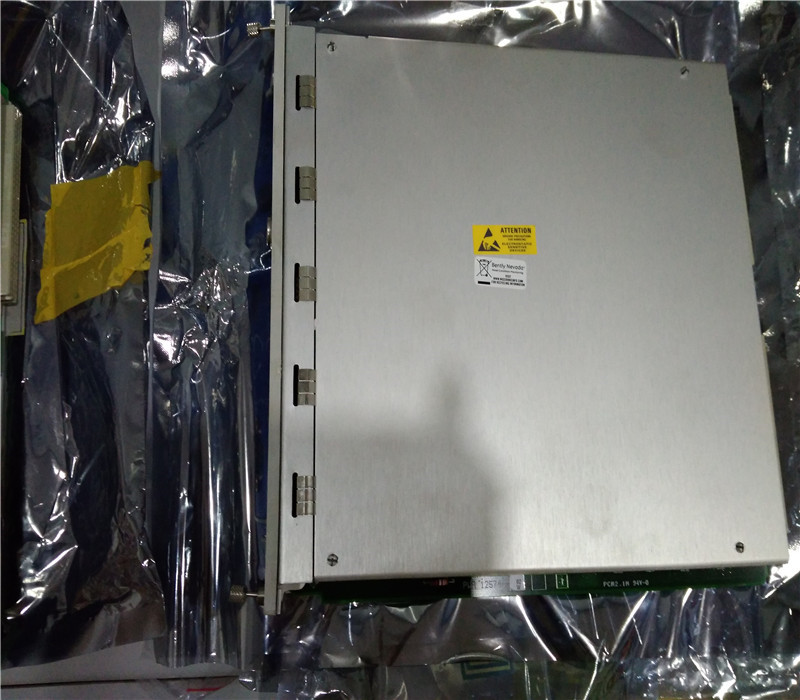

Bently Nevada 3500/20

คุณสมบัติที่สำคัญ

สะพานสื่อสาร: Bently Nevada 3500/20 ทำหน้าที่เป็นท่อสื่อสารที่สำคัญสนับสนุนโปรโตคอลที่เป็นกรรมสิทธิ์สำหรับการกำหนดค่าแร็คและการดึงข้อมูลเครื่องจักรอย่างถูกต้องและปลอดภัย สิ่งนี้ช่วยให้สามารถแลกเปลี่ยนข้อมูลได้อย่างราบรื่นระหว่างเครื่องจักรและระบบควบคุม

การวางตำแหน่งเชิงกลยุทธ์: ต้องวางโมดูลไว้ในช่องแรกของชั้นวาง (ถัดจากแหล่งจ่ายไฟ) ตำแหน่งเชิงกลยุทธ์นี้ช่วยให้มั่นใจได้ว่าการสื่อสารที่มั่นคงและมีประสิทธิภาพกับส่วนประกอบอื่น ๆ ภายในชั้นวาง

ความเข้ากันได้ของตัวประมวลผลการสื่อสารภายนอก: Bently Nevada 3500/20 เข้ากันได้กับโปรเซสเซอร์การสื่อสารภายนอกของเนวาดาเช่น TDXNET, TDIX และ DDIX เพิ่มความยืดหยุ่นและความสามารถในการขยายของระบบ สิ่งนี้ช่วยให้การเชื่อมต่อของระบบ 3500 เข้ากับอุปกรณ์และระบบภายนอกที่กว้างขึ้น

ไม่รบกวนในเส้นทางการตรวจสอบ: แม้ว่า Bently Nevada 3500/20 จะให้ฟังก์ชั่นทั่วไปบางอย่างสำหรับชั้นวางทั้งหมด แต่ก็ไม่ได้เป็นส่วนหนึ่งของเส้นทางการตรวจสอบที่สำคัญ ซึ่งหมายความว่าการมีอยู่ของมันจะไม่ส่งผลกระทบต่อการทำงานโดยรวมและประสิทธิภาพการตรวจสอบของระบบ มันทำหน้าที่เป็นผู้ประสานงานอัจฉริยะเพื่อเพิ่มความสามารถในการเข้าถึงการดึงข้อมูล

ตัวเลือกความซ้ำซ้อนสำหรับความน่าเชื่อถือสูงy: สำหรับแอพพลิเคชั่นที่ต้องการความซ้ำซ้อนและความน่าเชื่อถือในระดับสูงมีรุ่น TMR (ซ้ำซ้อนแบบสามส่วนซ้ำ) เวอร์ชันนี้มีฟังก์ชั่น "การเปรียบเทียบช่องทางการตรวจสอบ" ซึ่งเปรียบเทียบเอาต์พุตของจอภาพซ้ำซ้อนสามตัวอย่างต่อเนื่องเพื่อปรับปรุงความน่าเชื่อถือและความปลอดภัยของระบบ

ข้อกำหนดทางเทคนิค

การใช้พลังงาน: มีการใช้พลังงานทั่วไป 4.75 วัตต์

อินเทอร์เฟซการสื่อสาร: แผงด้านหน้ามีอินเทอร์เฟซอนุกรม RS-232 ที่มีอัตราการรับส่งข้อมูลสูงสุด 38.4K ความยาวสายเคเบิลสำหรับอินเทอร์เฟซนี้สูงถึง 30 เมตร

โมดูล I/O (อินพุต/เอาต์พุต) มีอินเตอร์เฟสอนุกรม RS-232/RS-422 นอกจากนี้ยังมีอัตราการรับส่งข้อมูลสูงสุด 38.4K ความยาวสายเคเบิลสำหรับอินเตอร์เฟส RS-232 สูงถึง 30 เมตรและสำหรับอินเทอร์เฟซ RS-422 นั้นสูงถึง 1200 เมตร

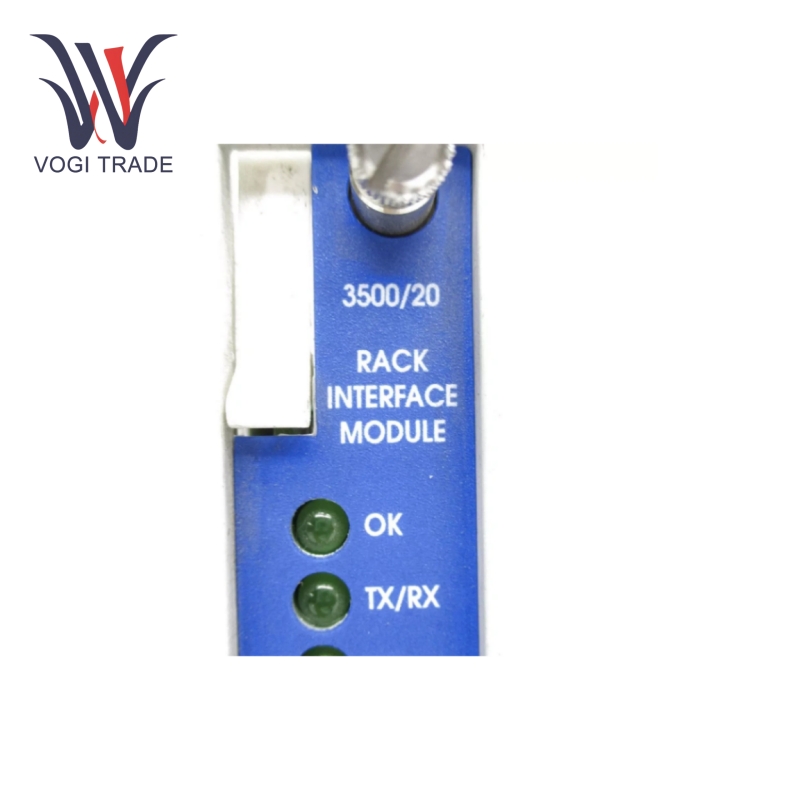

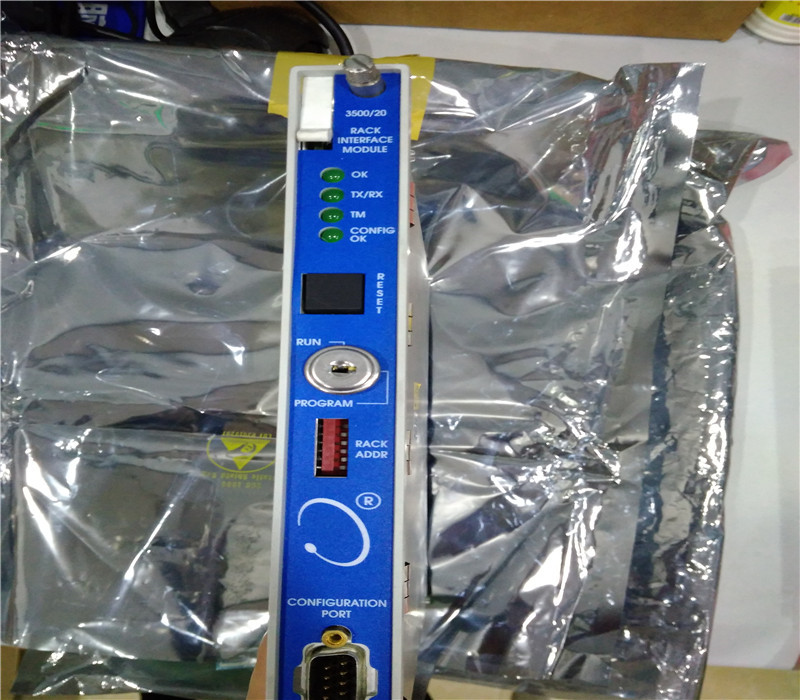

ตัวบ่งชี้ LED: ไฟ LED ตกลงกะพริบเมื่อโมดูลทำงานตามปกติ ไฟ LED TX/RX จะกะพริบเมื่อโมดูลกำลังสื่อสารกับโมดูลอื่น ๆ ในชั้นวาง 3,500 ไฟ LED TM จะกะพริบเมื่อ 3,500 ชั้นวางอยู่ในสถานะการคูณสัญญาณเตือน ไฟ LED config ok กะพริบเมื่อการกำหนดค่าของชั้นวาง 3,500 ถูกต้อง

การปรับตัวด้านสิ่งแวดล้อม: โมดูลสามารถทำงานภายในช่วงอุณหภูมิ -30 ° C ถึง 65 ° C (-22 ° F ถึง 149 ° F) ทำให้สามารถปรับให้เข้ากับสภาพแวดล้อมอุตสาหกรรมต่างๆ
