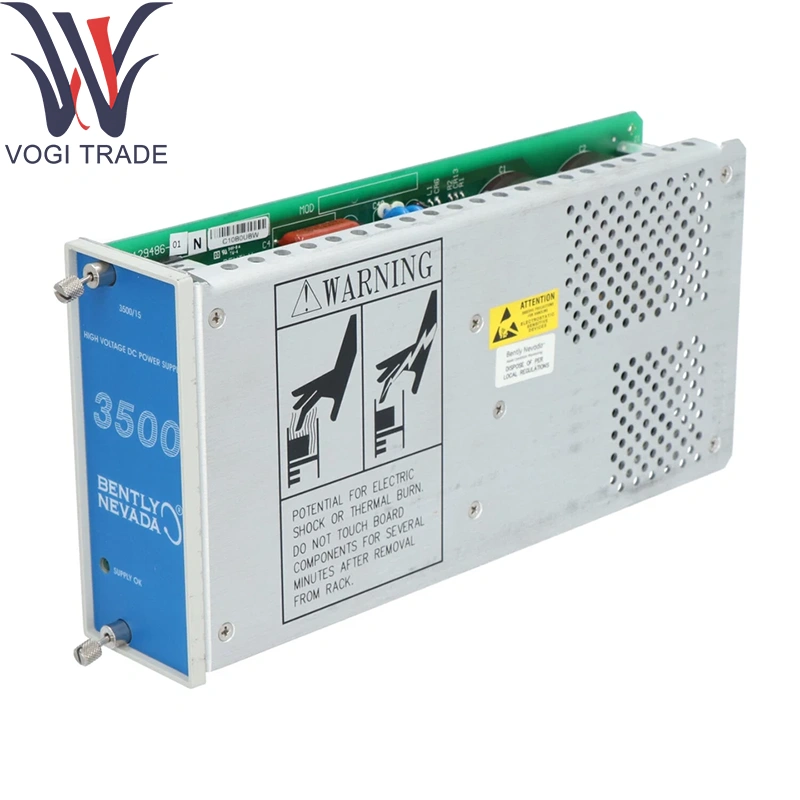

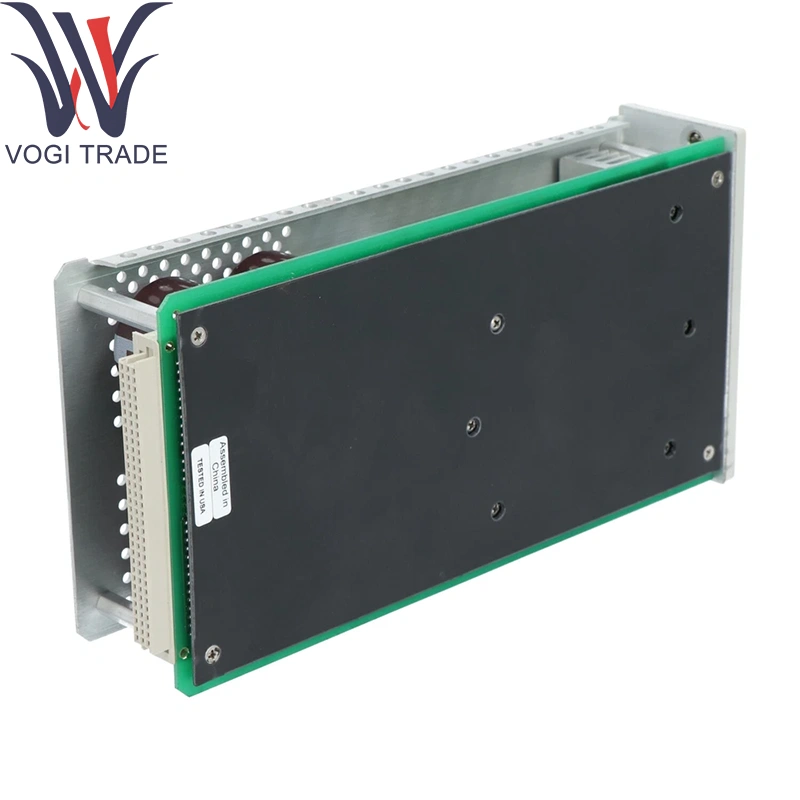

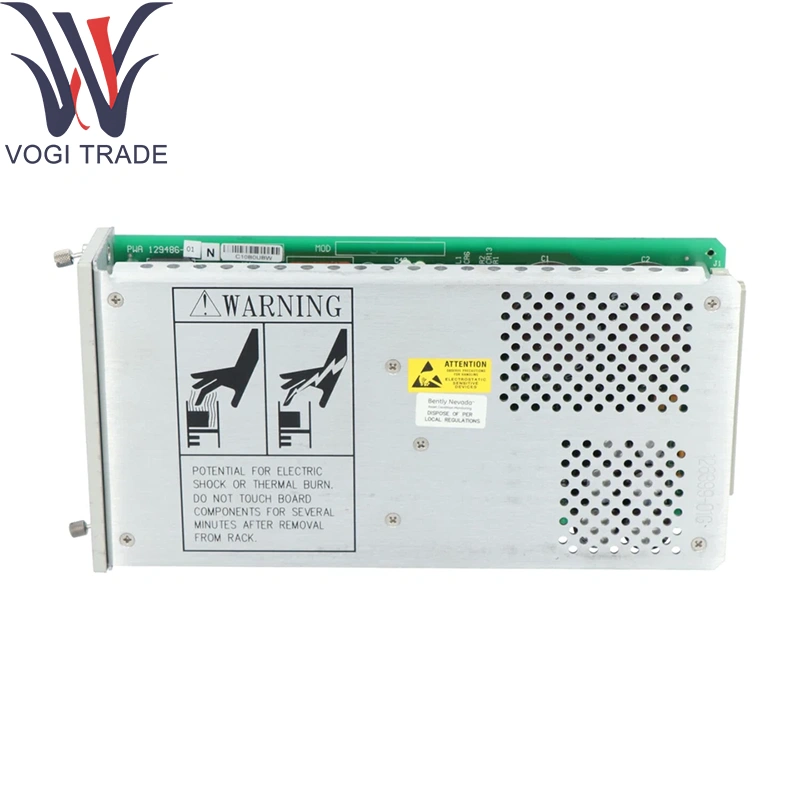

แบรนด์: Bently Nevadaคำอธิบาย: 3500/15-04-04-00เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 12ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 3500/15-04-04-00 ให้การปรับอากาศและการกระจายพลังงาน DC ส่วนกลางสำหรับระบบชั้นวาง BentyNevada 3500 Series
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
3500/15-04-04-00 |
| หมายเลขสั่งซื้อ |
3500/15-04-04-00 |
| แคตตาล็อก |
3500/15 |
| คำอธิบาย |
แรงดันไฟฟ้าต่ำ DC |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
7326909000 |
| มิติ |
12*5.8*25 (ซม.) |
| น้ำหนัก |
1.4 กิโลกรัม |
การสั่งซื้อข้อมูล
3500/15-AXX-BXX-CXX
A: ประเภทแหล่งจ่ายไฟ (สล็อตด้านบน)
01 แรงดันไฟฟ้าต่ำ AC (85 ถึง 132 VAC RMS)
02 แรงดันสูง AC (175 ถึง 264 VAC RMS)
03 แรงดันสูง DC (88 ถึง 140 VDC)
04 แรงดันไฟฟ้าต่ำ DC (20 ถึง 30 VDC)
B: ประเภทแหล่งจ่ายไฟ (ช่องด้านล่าง)
00 ไม่มีอุปทาน (ใช้เมื่อต้องการเพียงแหล่งจ่ายเท่านั้น)
01 แรงดันไฟฟ้าต่ำ AC (85 ถึง 132 VAC RMS)
02 แรงดันสูง AC (175 ถึง 264 VAC RMS)
03 แรงดันสูง DC (88 ถึง 140 VDC)
04 แรงดันไฟฟ้าต่ำ DC (20 ถึง 30 VDC)
C: ตัวเลือกการอนุมัติเอเจนซี่
00 ไม่มี
01 CSA/NRTL/C
02 ATEX/CSA (คลาส 1, โซน 2)
หมายเหตุ: ตัวเลือกการอนุมัติของเอเจนซี่ C 02 สามารถใช้ได้เฉพาะในกรณีที่ตัวเลือกประเภทแหล่งจ่ายไฟ (สล็อตบนสุด) เป็นตัวเลือก 01 หรือ 02 และหากประเภทแหล่งจ่ายไฟ (ช่องเสียบด้านล่าง) คือ B 00, B 01 หรือ B 02
พารามิเตอร์ทางเทคนิค
อินพุต: 18–32VDC (NOMINAL 24VDC) ผ่าน backplane สำหรับ Bently Nevada 3500/15-04-04-00
เอาต์พุต:
24VDC @ สูงสุด 6A (หลอมรวมต่อสล็อต)
12VDC @ สูงสุด 2A เสริมในเนวาดา 3500/15-04-04-00
ระเบียบ: ± 5% จากช่วงอินพุตและช่วงโหลดเต็มรูปแบบ
Ripple & Noise: <50mvp-p บนรางทั้งสอง
การป้องกัน:
Polyfuse (Auto-Reset) ต่อรางเอาต์พุต
การป้องกันอินพุตแบบย้อนกลับโพลาริตี้
การปิดอุณหภูมิมากเกินไปด้วยการกู้คืนอัตโนมัติภายในเนวาดา 3,500/15-04-04-00
การแยกตัว:
อินพุตสู่เอาท์พุท: 2kVDC
ระหว่างเอาต์พุต: 500VDC
ตัวบ่งชี้: ไฟ LED แผงด้านหน้าสำหรับ“ 24V ตกลง”“ 12V ตกลง” และ“ ความผิด”
ฟังก์ชั่นผลิตภัณฑ์
การปรับอากาศ DC: ทำความสะอาดและควบคุม RACK-BUS DC DC ให้กับราง 24V และ 12V ที่เสถียรผ่านทาง Bently Nevada 3500/15-04-04-00
การกระจายพลังงาน: เส้นทางหลอมรวม DC ไปยังแต่ละช่องโหว่ผ่าน backplane
การตรวจสอบสุขภาพ: ดูแลแรงดันไฟฟ้ารถไฟอย่างต่อเนื่องและรายงานข้อบกพร่องผ่านส่วนต่อประสานระบบ
พื้นที่แอปพลิเคชัน
ชั้นวางความปลอดภัยที่แท้จริง: การเปิดใช้งานการ์ดกำแพงออนบอร์ดโดยใช้ Bently Nevada 3500/15-04-04-00 ในสภาพแวดล้อม Zone2/Div2
ชุดประกอบการตรวจสอบมาตรฐาน: การจัดหาโมดูลความใกล้ชิด/การสั่นสะเทือนในแผงควบคุม
ระบบติดตั้งเพิ่มเติมและระบบ OEM: การรวมแหล่ง DC เข้ากับโซลูชันที่ติดตั้งชั้นวางเดียว
ม้านั่งทดสอบและสอบเทียบ: ให้ทั้งสองรางแรงดันไฟฟ้าด้วยเนวาดา 3,500/15-04-04-00 สำหรับการตรวจสอบม้านั่ง
