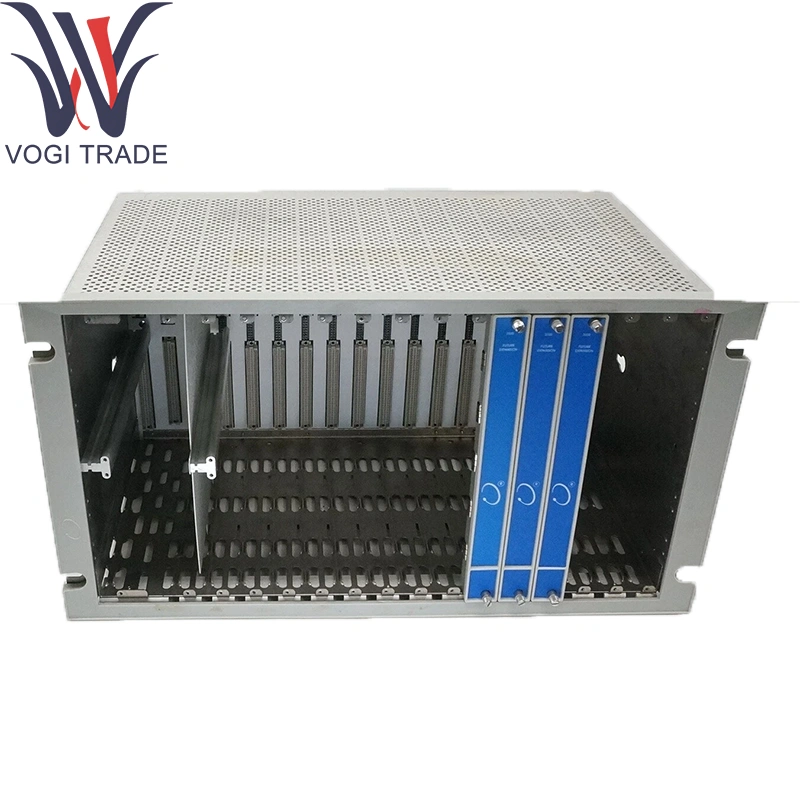

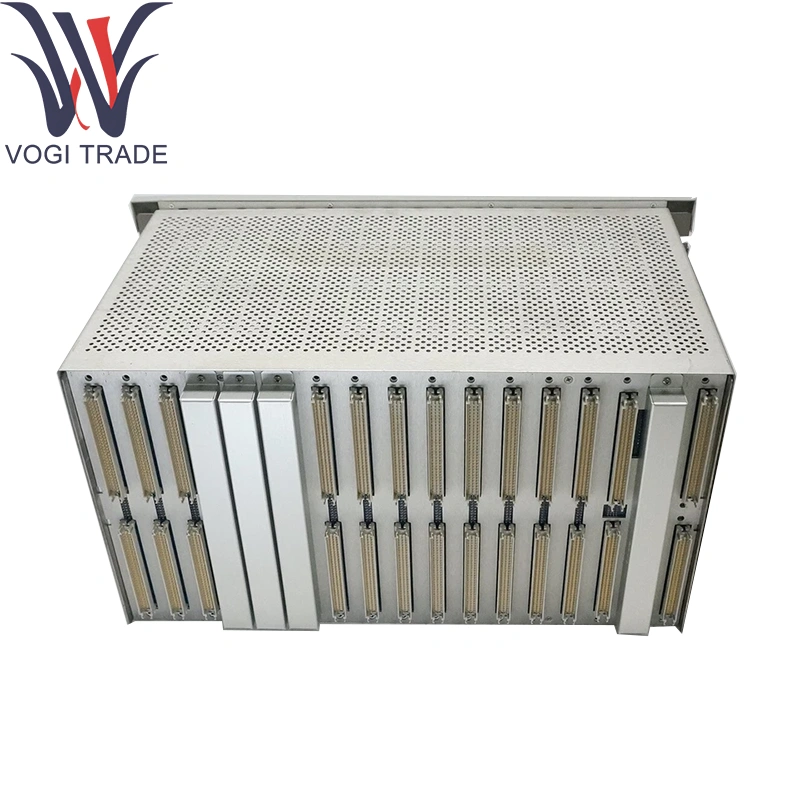

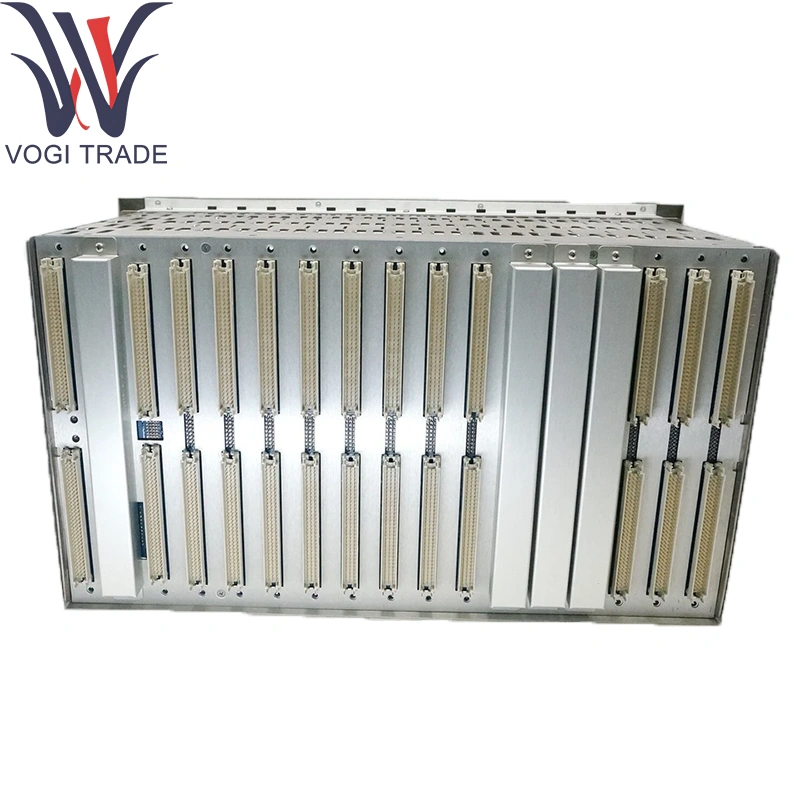

Bently Nevada 3500/05-01-02-00-00-01

การสั่งซื้อข้อมูล

คำอธิบายผลิตภัณฑ์

3500/05-AA-BB-CC-DD-EE

A: ขนาดแร็ค

01

ชั้นวางขนาด 19 นิ้ว (ช่อง 14 โมดูล)

02

มินิแร็คขนาด 12 นิ้ว (สล็อตโมดูล 7)

B: ตัวเลือกการติดตั้ง

01

ตัวเลือกการติดตั้งพาเนลชั้นวางขนาดเต็ม

02

ตัวเลือกการเมาน

03

ตัวเลือกการติดตั้งกำแพงกั้น (ไม่สามารถใช้ได้ในมินิ-แร็ค)

04

ตัวเลือกการติดตั้งแผง, มินิแร็ค

05

ตัวเลือกการติดตั้งชั้นวางขนาดเล็ก

C: ตัวเลือกการอนุมัติเอเจนซี่

00

ไม่มี

01

CSA/NRTL/C (คลาส 1, ส่วนที่ 2)

02

ATEX/IECEX/CSA (คลาส 1, โซน 2)

D: สงวน

00

ไม่มี

E: ตัวเลือกการปฏิบัติตามกฎระเบียบของยุโรป

01

CE

พารามิเตอร์ทางเทคนิค

สล็อต: 8 ตำแหน่งโมดูลในเนวาดา 3,500/05-01-02-00-01 ในเนวาดา

Backplane: สายงานบัสดิจิตอลสองสาย 3500 ที่ให้การถ่ายโอนข้อมูลแบบซิงโครนัส 10MHz

รายการพลังงาน:

แรงดันไฟฟ้าอินพุต: 24VDC (18–32V DC)

กำลังการผลิตปัจจุบัน: 10a ต่อบัส; แร็คทั้งหมดวาด≤8w (ไม่มีการติดตั้งโมดูล) สำหรับเนวาดา 3500/05-01-02-00-01-01

ตัวเลือกสิ่งกีดขวาง: สามารถกำหนดค่าได้สำหรับอุปสรรคมาตรฐานหรือปลอดภัยที่ปลอดภัย (3500/65 หรือ 135489-02/03 ติดตั้งการ์ด)

การระบายความร้อน: สล็อตพาความร้อนของเนวาดา 3,500/05-01-02-00-01; โมดูลพัดลมเสริม (3500/05-FANX) พร้อมตัวกรองฝุ่น

การต่อสายดินและการป้องกัน: แชสซีจุดเดียว LUG EARTH; ปะเก็น EMI แบบบูรณาการบนคู่มือโมดูล

การติดตั้ง: หน้าแปลนหน้าด้วยสกรูนิ้วหัวแม่มือเชลยสำหรับชั้นวาง 19″; วงเล็บรองรับด้านหลังเพื่อความมั่นคง

ฟังก์ชั่นผลิตภัณฑ์

การกระจายพลังงาน: ส่งมอบ 24V DC ที่ควบคุมไปยังโมดูลทั้งหมดผ่านเนวาดา 3500/05-01-02-00-00-01 แบ็คเพลนพร้อมการป้องกันขั้ว

Data Bus: ให้ช่องทางการสื่อสารดิจิตอลความเร็วสูงสำหรับการปั๊มเวลาเหตุการณ์แบบซิงโครไนซ์

การรวมอุปสรรค: รองรับโมดูลอุปสรรคภายในเพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยภายใน

การสนับสนุนเชิงกล: ถือโมดูลอย่างปลอดภัยสำหรับการผสมพันธุ์เชื่อมต่อที่เชื่อถือได้ภายในเนวาดา 3500/05-01-02-00-00-01

พื้นที่แอปพลิเคชัน

การป้องกันการหมุนเวียน-เครื่องจักร: โฮสติ้งโมดูลความใกล้ชิด/การสั่นสะเทือนในเนวาดา 3,500/05-01-02-00-01 เพื่อตรรกะการเดินทางแบบเรียลไทม์

การตรวจสอบเงื่อนไข: การรวม I/O หลายช่องทางสำหรับการวินิจฉัย

การติดตั้งในพื้นที่อันตราย: กำหนดค่าด้วยอุปสรรคภายในสำหรับการปฏิบัติตามโซน 2/Div2

การทดสอบแบบแยกส่วน: ความสามารถในการแลกเปลี่ยนโมดูลอย่างรวดเร็วโดยใช้เนวาดา 3500/05-01-02-00-01
