เบนท์ลี่ เนวาดา 3500/05-01-01-00-00-00

ภาพรวมผลิตภัณฑ์

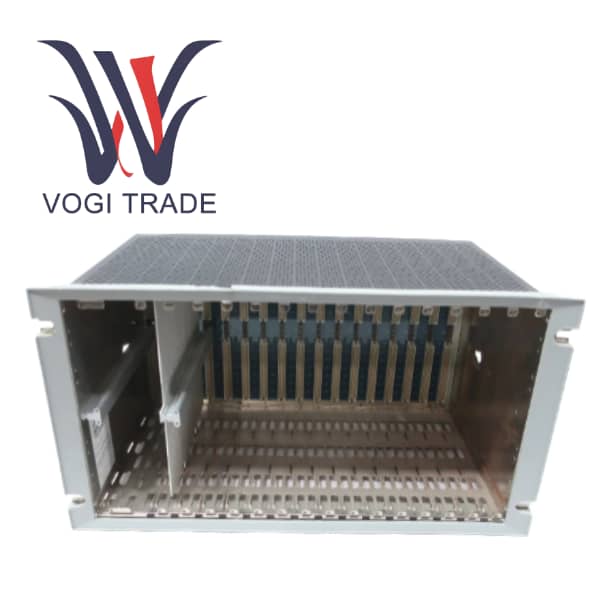

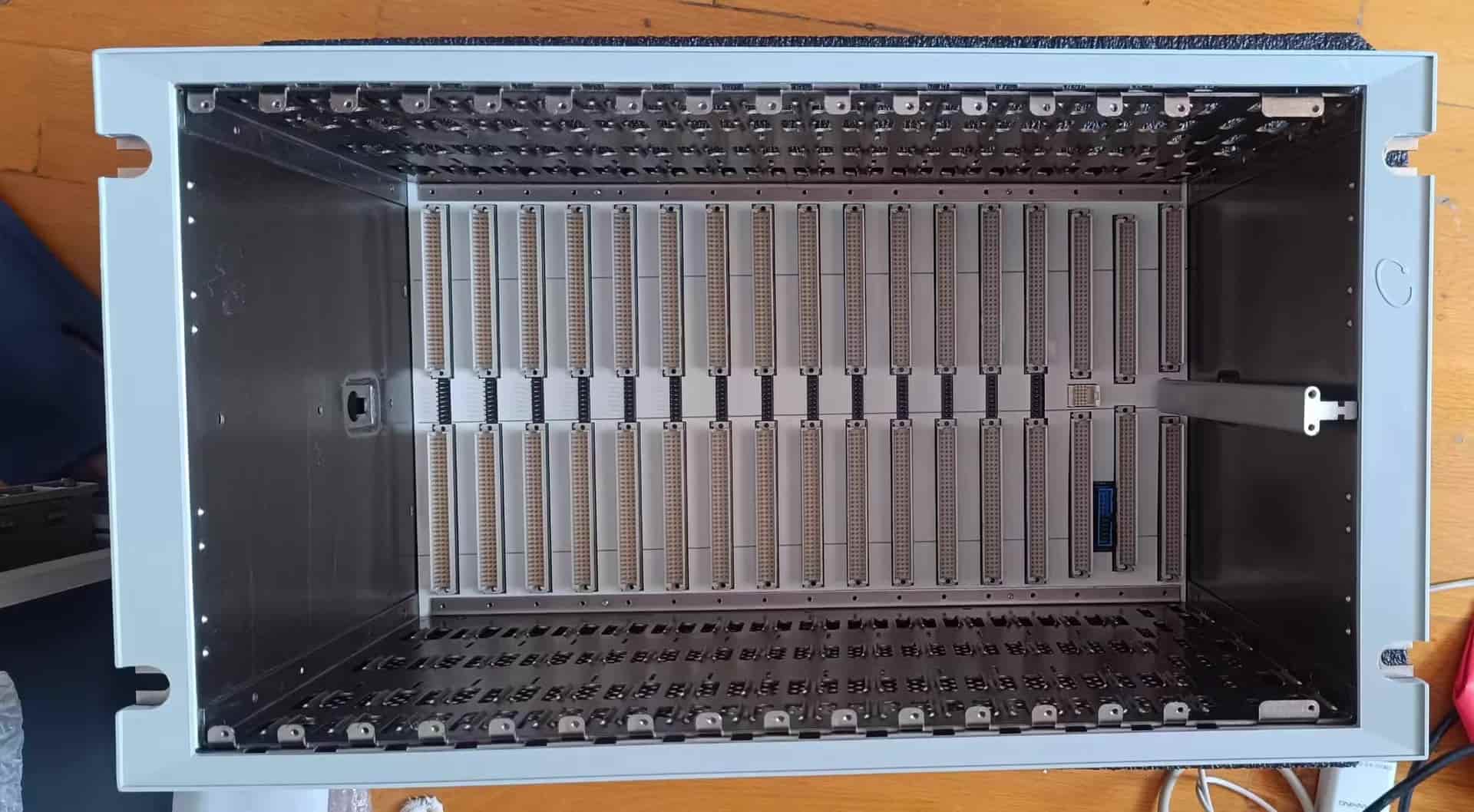

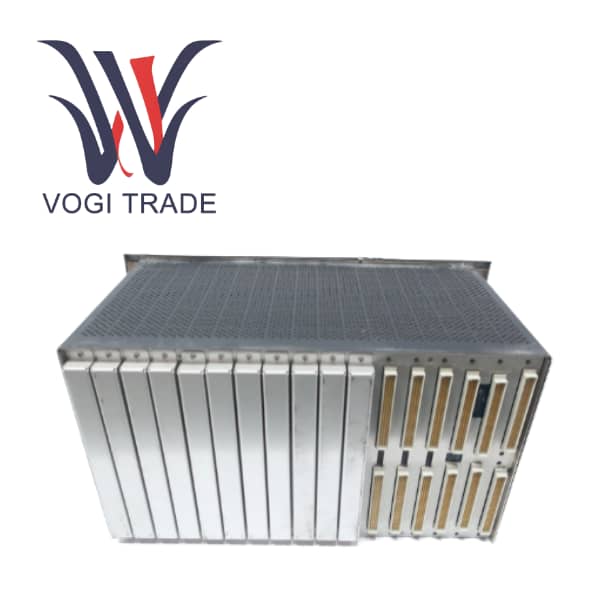

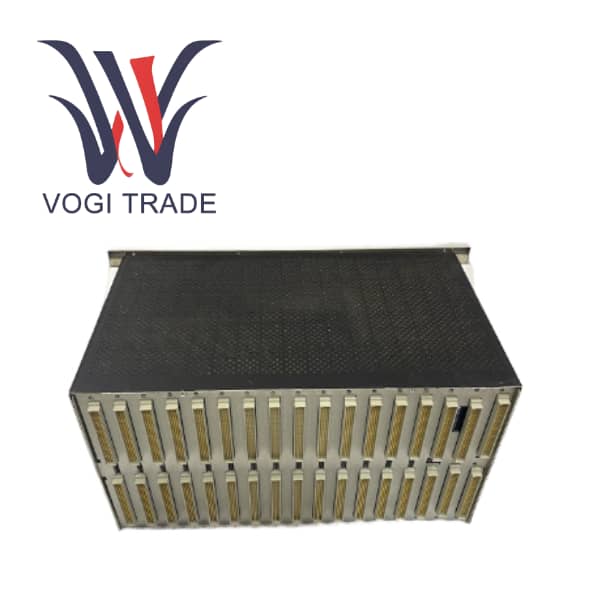

3500/05-01-01-00-00-00 คือชั้นวางมาตรฐาน EIA ขนาด 19 นิ้วที่ทำหน้าที่เป็นส่วนประกอบหลักสำหรับการติดตั้งโมดูลตรวจสอบและระบบจ่ายไฟซีรีส์ 3500 เป็นแกนหลักและเส้นเลือดของระบบตรวจสอบ 3500 ทั้งหมด โดยให้ตำแหน่งการติดตั้งทางกายภาพ แบ็คเพลน และช่องจ่ายไฟฟ้าสำหรับโมดูลตรวจสอบทั้งหมด

หมายเลขการสั่งซื้อ

3500/05                    รหัสชุดผลิตภัณฑ์ซึ่งแสดงถึงแร็คระบบ 3500

01 หลักแรก         ขนาดแร็ค ชั้นวางเต็มขนาด 19 นิ้ว มีช่องใส่โมดูล 14 ช่อง

01 หลักที่สอง     วิธีการติดตั้ง, แผงเมาท์

00 หลักที่สาม        ตัวเลือกการรับรอง ไม่มีการรับรองพื้นที่อันตรายโดยเฉพาะ

00 หลักที่สี่      ตำแหน่งที่สงวนไว้ ไม่มีฟังก์ชันเฉพาะ

00 ตัวเลขที่ห้า         ตัวเลือกการปฏิบัติตามข้อกำหนดของยุโรป ซึ่งไม่ได้ระบุคำสั่งของยุโรปโดยเฉพาะ โดยปกติจะใช้เพื่อระบุสถานะการรับรอง CE นี่คือค่าเริ่มต้น

การเปรียบเทียบผลิตภัณฑ์ที่คล้ายกัน

3500/05-01-01-00-00-00 สินค้านี้เทียบกับ 3500/05-02-01-00-00-00 Mini-Rack

ความแตกต่าง

ผลิตภัณฑ์นี้เป็นแชสซีขนาดเต็มที่มี 14 ช่อง ในขณะที่รุ่นหลังเป็นแชสซีขนาดเล็กที่มี 7 ช่อง แชสซีขนาดเล็กมีขนาดเล็กกว่าและเหมาะสำหรับสถานการณ์ที่มีพื้นที่จำกัด แต่ความสามารถในการขยายลดลงครึ่งหนึ่ง ความเข้ากันได้ เมื่อติดตั้งชั้นวางขนาดเล็กลงในตู้มาตรฐานขนาด 19 นิ้ว จำเป็นต้องสั่งซื้อแผงอะแดปเตอร์ 144863-01 เพิ่มเติม อย่างไรก็ตาม ผลิตภัณฑ์นี้เข้ากันได้โดยตรง

3500/05-01-01-00-00-00 กับ 3500/05-01-02-00-00-00

ความแตกต่าง

ขนาดของชั้นวางทั้งสองจะเท่ากัน แต่วิธีการติดตั้งแตกต่างกัน ผลิตภัณฑ์นี้ได้รับการติดตั้งบนแผงควบคุม ในขณะที่รุ่นหลังได้รับการติดตั้งในชั้นวางโดยมีหูยึดรางนำ EIA

3500/05 กับ 3500/06  เคสกันน้ำ

ความแตกต่าง

3500/05 เป็นชั้นวางมาตรฐานสำหรับการใช้งานภายในอาคาร ในขณะที่ 3500/06 เป็นตู้กันฝนสำหรับการใช้งานกลางแจ้ง ตัวเลือกการติดตั้งพาร์ติชัน 3500/06 เข้ากันไม่ได้กับตัวเลือก 3500/05

ปัญหาที่พบระหว่างการใช้งาน

สล็อตขัดแย้งกัน

หากผู้ใช้วางแผนที่จะติดตั้งแผงกั้นภายใน จะต้องสั่งซื้อโมดูลสายดิน 3500/04-01 เพิ่มเติม ซึ่งจะครอบครองช่องโมดูลอันมีค่าและมองข้ามได้ง่ายในระหว่างขั้นตอนการออกแบบ

การรบกวนพื้นที่

ในโหมดการติดตั้งแผงควบคุม ต้องสำรองพื้นที่การเดินสายไฟไว้ด้านหลังแร็คอย่างเพียงพอ หากแผ่นหลังตู้ควบคุมอยู่ใกล้ผนังมากเกินไปจะทำให้ไม่สามารถต่อสายไฟได้

ความเข้ากันได้ของเวอร์ชัน

แม้ว่าตัวแร็คจะเป็นฮาร์ดแวร์ แต่จัมเปอร์แบ็คเพลนที่อยู่ด้านในนั้นจำเป็นต้องตั้งค่าตามเวอร์ชันของซอฟต์แวร์ ชั้นวางขนาดเล็กต้องใช้ซอฟต์แวร์เวอร์ชัน 2.70 หรือสูงกว่า และชั้นวางขนาดเต็มยังต้องใส่ใจกับความเข้ากันได้ของเฟิร์มแวร์เมื่อเชื่อมต่อโมดูลใหม่ที่เฉพาะเจาะจงอีกด้วย

ปัญหาการกระจายความร้อน

เมื่อติดตั้งโมดูลที่โหลดเต็มจำนวน 14 โมดูลในชั้นวางขนาดเต็ม ความร้อนที่เกิดขึ้นจะมีขนาดค่อนข้างใหญ่ หากติดตั้งในสภาพแวดล้อมการติดตั้งพาร์ติชันแบบปิดโดยไม่มีการระบายอากาศแบบบังคับ อาจทำให้โมดูลเกิดความร้อนมากเกินไปและทำให้เกิดสัญญาณเตือน
