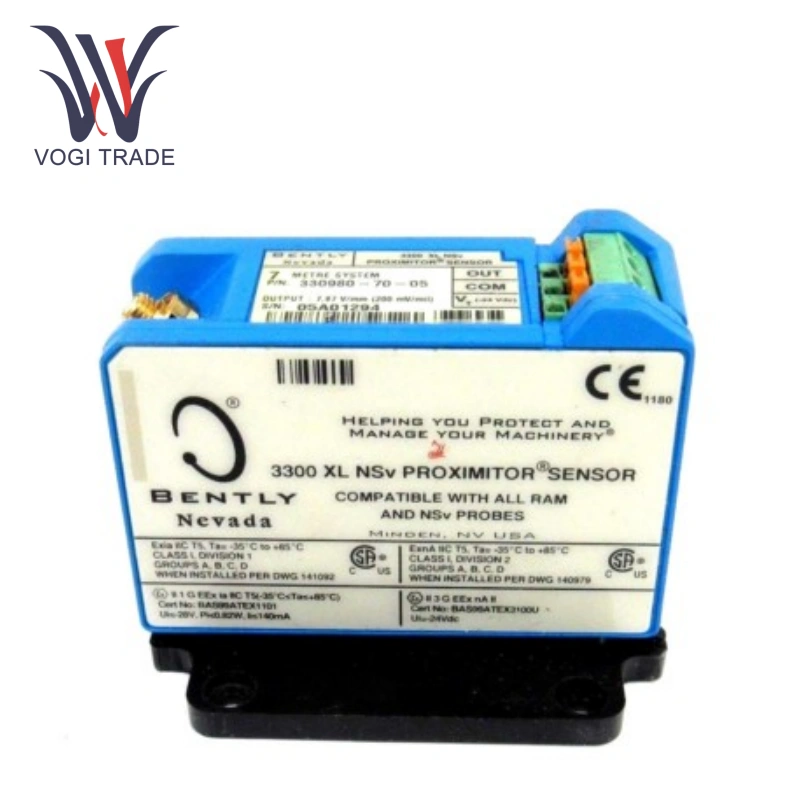

แบรนด์: Bently Nevadaคำอธิบาย: NSV Proximity Transducer Systemเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นระบบเซ็นเซอร์ความใกล้ชิดของเนวาดา 330980-70-05 NSV เป็นระบบซีรีย์ 3300 XL NSV สำหรับการตรวจสอบการเคลื่อนที่ของเพลาการสั่นสะเทือนและเฟสคีย์ในเครื่องจักรหมุน ประกอบด้วยโพรบ NSV สายเคเบิลส่วนขยายและแอมพลิฟายเออร์ใกล้เคียง โพรบแบบไม่มีเธรดได้รับการออกแบบให้ปรับให้เข้ากับสถานการณ์การติดตั้งที่เฉพาะเจาะจงมีความยาวโดยรวม 70 มม. และติดตั้งตัวเชื่อมต่อเฉพาะ
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
330980-70-05 |
| หมายเลขสั่งซื้อ |
330980-70-05 |
| แคตตาล็อก |
3300xl |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
8414909090 |
| มิติ |
15*15*5 ซม. |
| มิติการบรรจุ |
18*18*8 ซม. |
| น้ำหนัก |
2 กิโลกรัม |
ภาพรวมผลิตภัณฑ์
ช่วงการวัด: การกระจัดเพลา 0-5 มม. (ช่วงเชิงเส้น), การตอบสนองความถี่การวัดการสั่นสะเทือน: 0-500Hz
ความไว: 8MV/μM (ข้อผิดพลาดเชิงเส้น± 1%), ช่วงแรงดันไฟฟ้าเอาต์พุต: -2V ถึง -18V DC
อุณหภูมิการทำงานของโพรบ: -40 ° C ถึง +125 ° C
อุณหภูมิการทำงานของ Proximitor: -40 ° C ถึง +85 ° C
ความชื้นสัมพัทธ์: 5% ถึง 95% (ไม่ใช่การระงับ)
คะแนนการป้องกัน: IP66
คุณสมบัติของผลิตภัณฑ์
Bently Nevada 330980-70-05 มีความไวสูง 8MV/μMและข้อผิดพลาดเชิงเส้น± 1% ช่วยให้การตรวจจับการเปลี่ยนแปลงการกระจัดของเพลาไมครอนระดับไมครอน
Bently Nevada 330980-70-05 มีช่วงอุณหภูมิที่ทำงานกว้างและการป้องกัน IP66 ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและมีฝุ่นมากเช่นโรงไฟฟ้าและพืชปิโตรเคมีลดผลกระทบของสภาพแวดล้อมที่รุนแรงต่อการตรวจสอบความแม่นยำ
Bently Nevada 330980-70-05 มีการออกแบบโพรบแบบไม่มีเกลียวรองรับตำแหน่งการติดตั้งเฉพาะและสายเคเบิลส่วนขยายสามารถปรับแต่งได้ตามความต้องการการเดินสายของเค้าโครงอุปกรณ์ที่หลากหลาย
แอปพลิเคชัน
Bently Nevada 330980-70-05 ใช้ในกังหันและการตรวจสอบเพลาและเครื่องกำเนิดไฟฟ้าและการตรวจสอบการสั่นสะเทือนซึ่งเข้ากันได้กับการติดตั้งที่นั่งแบริ่งทรงกระบอกสูงและแรงดันต่ำป้องกันการสึกหรอของเพลาและความไม่สมดุลของโรเตอร์
Bently Nevada 330980-70-05 UESD ในคอมเพรสเซอร์แบบแรงเหวี่ยงและการตรวจสอบการสั่นสะเทือนของเพลาก๊าซแก๊สแคร็กพร้อมอุณหภูมิสูงและสภาพแวดล้อมน้ำมันและก๊าซในพื้นที่โรงงาน
การติดตั้งและการกำหนดค่า
330980-70-05 เป็นแผงติดตั้งและเหมาะสำหรับตู้ควบคุมความหนาแน่นสูงหรือการรวมแผงแบบดั้งเดิม
ขั้นตอนการติดตั้ง:
การเตรียมการ: ตรวจสอบให้แน่ใจว่าความยาวของระบบทั้งหมดคือ 7.0 เมตร (ความยาวโพรบ + ความยาวสายเคเบิลส่วนขยาย)
การเชื่อมต่อ: ใช้ตัวเชื่อมต่อ ClickLoc เพื่อเชื่อมต่อโพรบสายเคเบิลส่วนขยายและเซ็นเซอร์ใกล้เคียง ตัวเชื่อมต่อมีกลไกการล็อคเพื่อป้องกันการคลาย
การรักษาความปลอดภัย: รักษาความปลอดภัยเซ็นเซอร์ใกล้เคียงด้วยสกรูยึดแผง ตรวจสอบให้แน่ใจว่าเทอร์มินัลมีคะแนน IP54 ขั้นต่ำ
การเดินสาย: การเดินสายฟิลด์สามารถเข้าถึงได้สูงสุด 305 เมตร ใช้สายเคเบิลป้องกันสามตัวนำเพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) หลีกเลี่ยงการรบกวนข้าม
การสอบเทียบ: การสอบเทียบเริ่มต้นคือ AISI 4140 Steel; การสอบเทียบที่กำหนดเองเป็นสิ่งจำเป็นสำหรับเป้าหมายที่ไม่ได้มาตรฐาน

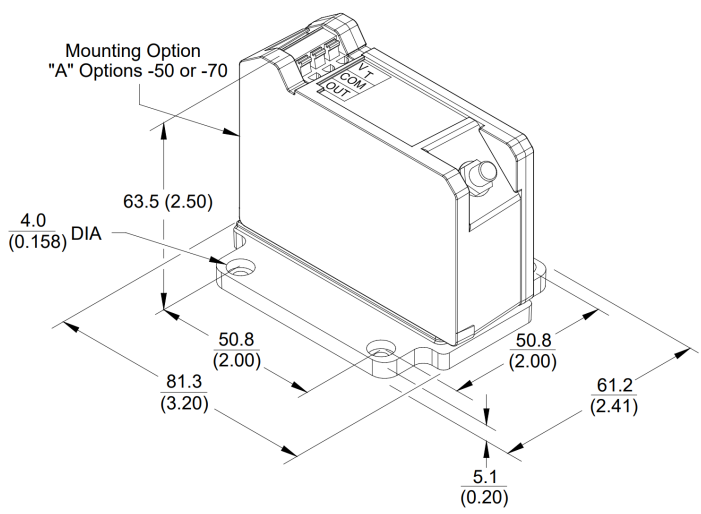

การออกแบบแผงควบคุมอำนวยความสะดวกในการปรับใช้ในพื้นที่ขนาดกะทัดรัด ภาพต่อไปนี้แสดงการกำหนดค่าแผงควบคุมทั่วไป:
