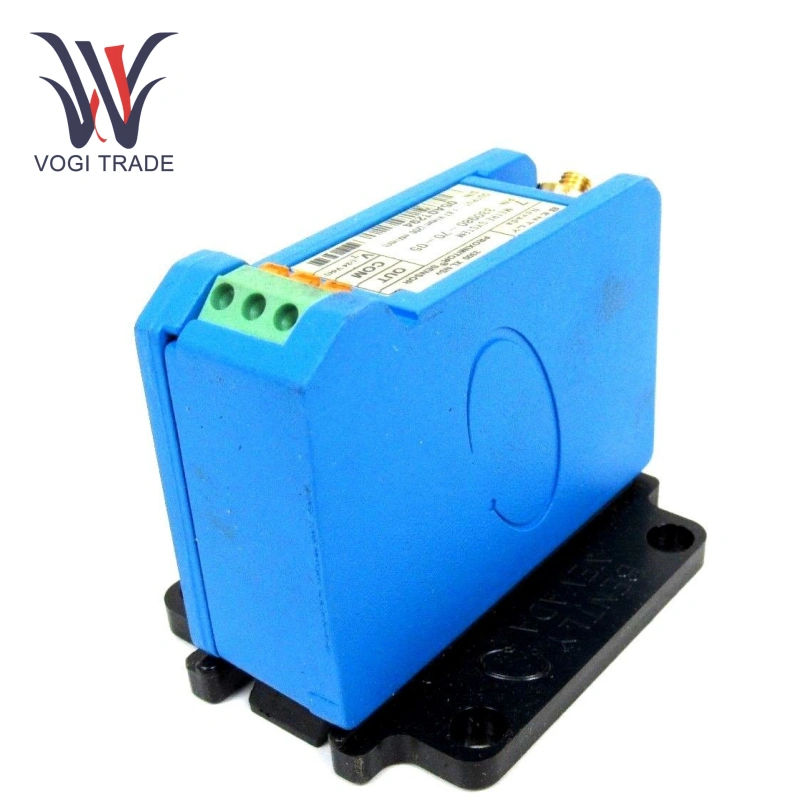

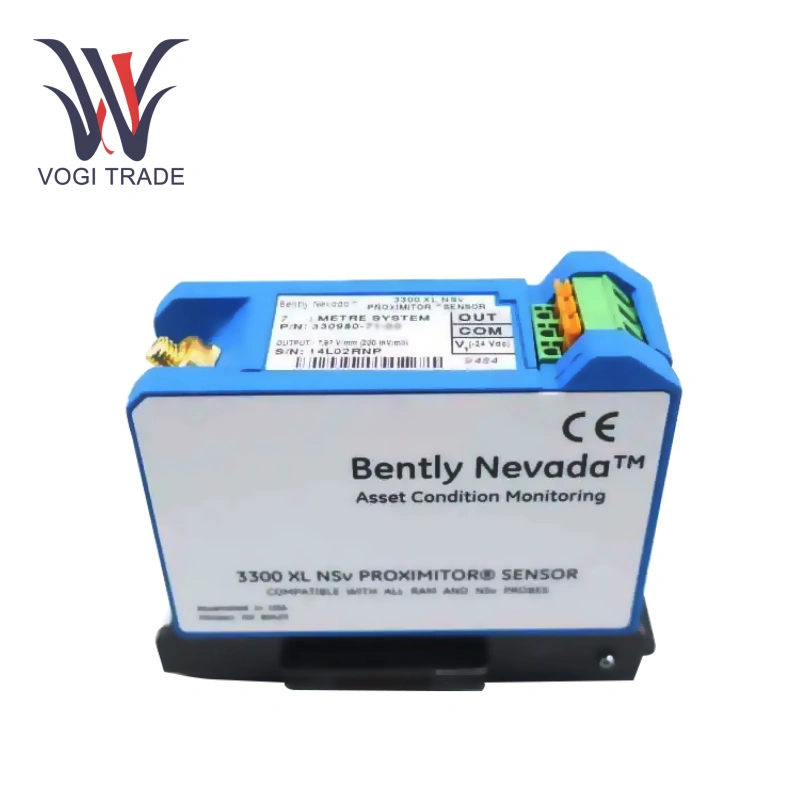

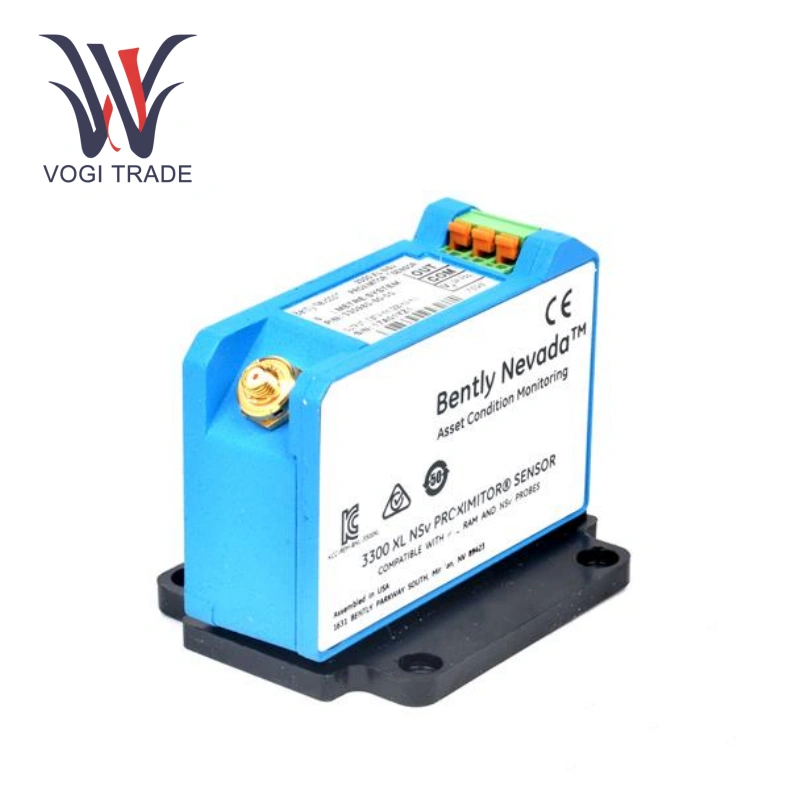

เบนท์ลี่ เนวาดา 330980-50-00

ภาพรวมผลิตภัณฑ์

รุ่น: 330980-50-00

ประเภทผลิตภัณฑ์: พร็อกซิมิเตอร์เซนเซอร์ 3300 XL NSv ซีรี่ส์

ระบบที่ใช้ร่วมกันได้: ระบบพรอกซิมิตี้เซนเซอร์ 3300 XL NSv รวมถึงหัววัด NSv และสายต่อ

ความยาวระบบ: 5.0 เมตร (รวมความยาวไฟฟ้าทั้งหมดของโพรบและสายต่อ)

ลักษณะเอาท์พุท: ความไว 7.87V/mm (200mV/mil), ช่วงเชิงเส้น 1.5 มม.

วิธีการติดตั้ง: การติดตั้งบนแผง, การติดตั้งบนราง DIN (ใช้ฐานการติดตั้งแบบ 4 รูเดียวกัน)

ประสิทธิภาพการป้องกัน: ภูมิคุ้มกัน RFI/EMI ที่ได้รับการปรับปรุง, การรับรอง CE ของยุโรป

การเชื่อมต่อทางไฟฟ้า: แผงขั้วต่อ SpringLoc ไม่ต้องใช้เครื่องมือ

วัสดุตัวเครื่อง : อลูมิเนียมอัลลอยด์ A380 ขนาด 20.5 × 22.5 × 3.5 ซม. น้ำหนัก 0.18 กก.

ความเข้ากันได้: แทนที่ 3300 RAM, 3000/7000 Series 190 Proximitor Sensor Systems

คุณสมบัติผลิตภัณฑ์

Bently Nevada 330980-50-00 มีความไวสูงที่ 8mV/μm และข้อผิดพลาดเชิงเส้น ±1% ทำให้สามารถตรวจจับการเปลี่ยนแปลงการกระจัดของเพลาในระดับไมครอน

Bently Nevada 330980-50-00 มีช่วงอุณหภูมิการทำงานที่กว้างและการป้องกัน IP66 ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและมีฝุ่นมาก เช่น โรงไฟฟ้าและโรงงานปิโตรเคมี ช่วยลดผลกระทบของสภาพแวดล้อมที่รุนแรงต่อความแม่นยำในการตรวจสอบ

Bently Nevada 330980-50-00 มีการออกแบบโพรบแบบไร้เกลียวเพื่อรองรับตำแหน่งการติดตั้งแบบพิเศษ และสายต่อสามารถปรับแต่งความยาวได้เพื่อให้ตรงตามข้อกำหนดการเดินสายของรูปแบบอุปกรณ์ที่หลากหลาย

การใช้งาน

Bently Nevada 330980-50-00 ใช้ในการตรวจสอบการเคลื่อนที่ของเพลากังหันและเครื่องกำเนิดไฟฟ้าและการตรวจสอบการสั่นสะเทือน เข้ากันได้กับการติดตั้งเบาะนั่งลูกปืนกระบอกสูบแรงดันสูงและต่ำ ช่วยป้องกันการสึกหรอของเพลาและความไม่สมดุลของโรเตอร์

Bently Nevada 330980-50-00 uesd ในคอมเพรสเซอร์แบบแรงเหวี่ยงและการตรวจสอบการสั่นสะเทือนของเพลาเครื่องอัดก๊าซแบบแตกร้าว ทนทานต่ออุณหภูมิสูงและสภาพแวดล้อมน้ำมันและก๊าซในพื้นที่โรงงาน ช่วยให้มั่นใจในการทำงานอย่างต่อเนื่องของชุดคอมเพรสเซอร์

ความเข้ากันได้และการอัพเกรด

ความเข้ากันได้:

แทนที่เซ็นเซอร์โดยตรงในระบบ 3300 RAM (ยังคงโพรบและสายต่อเดิมไว้)

การอัพเกรดระบบ 3000/7000 Series 190 จำเป็นต้องเปลี่ยนชุดประกอบ NSv ทั้งหมด (โพรบ สายเคเบิล และเซ็นเซอร์)

การใช้งาน:

เหมาะสำหรับการวัดการสั่นสะเทือน/ตำแหน่งในแนวรัศมี ตำแหน่งแรงขับในแนวแกน ความเร็ว และการวัดการอ้างอิงเฟส (คีย์เฟสเซอร์) (ส่วน: คำอธิบาย)

ใบรับรองความปลอดภัย

ระดับความปลอดภัยในการใช้งาน SIL 2/3 (HFT = 0/1)

การรับรองการป้องกันการระเบิดของ ATEX/IECEx

เป็นไปตามมาตรฐาน FCC, CE, RoHS (ส่วน: การปฏิบัติตามข้อกำหนดและการรับรอง)

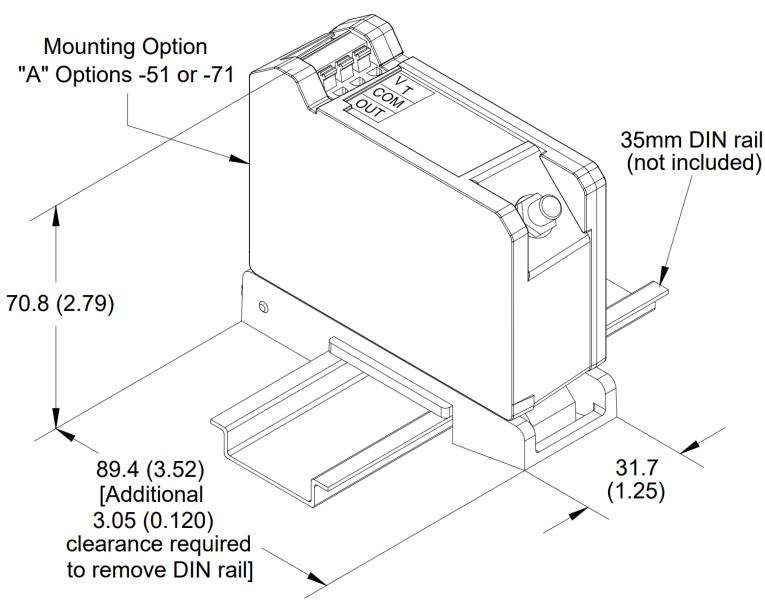

แผนภาพการติดตั้งราง DIN:
