ยี่ห้อ: Bently Nevadaคำอธิบาย : Proximity Probesสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินBently Nevada 330901-00-90-05-02-00 เป็นพรอกซิมิตี้โพรบแบบติดตั้งมาตรฐาน ซึ่งใช้ในระบบพร็อกซิมิตี้เซนเซอร์ 3300 XL NSv ได้รับการออกแบบมาเพื่อวัดการสั่นสะเทือนและตำแหน่งบนเครื่องจักรที่กำลังหมุนซึ่งมีพื้นที่จำกัด โพรบนี้ทำงานได้ดีกับเครื่องจักรขนาดเล็ก เช่น เครื่องอัดอากาศแบบแรงเหวี่ยง คอมเพรสเซอร์ทำความเย็น และเครื่องอัดแก๊สในกระบวนการผลิต
| ผลิต |
เบนท์ลี่เนวาดา |
| หมายเลขรุ่น |

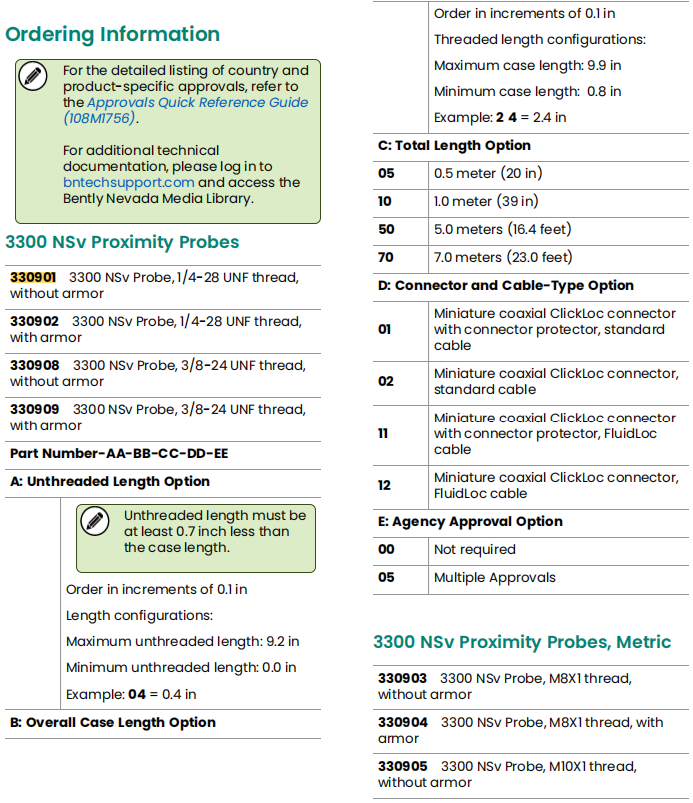

330901-00-90-05-02-00 |
| หมายเลขการสั่งซื้อ |
330901-00-90-05-02-00 |
| แคตตาล็อก |
3300XL |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
9031900090 |
| มิติ |
30*30*4ซม |
| มิติการบรรจุ |
32*32*6ซม |
| น้ำหนัก |
2 กก |

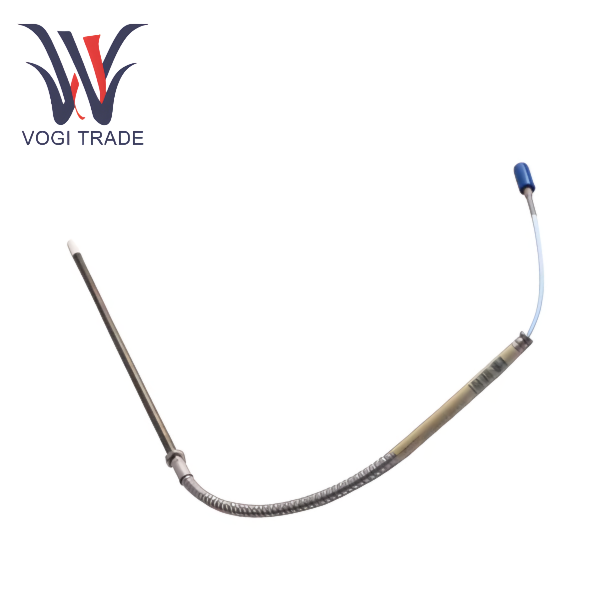

ภาพรวมผลิตภัณฑ์
Bently Nevada 330901-00-90-05-02-00 เป็นส่วนประกอบหลักของระบบพรอกซิมิตี้เซนเซอร์ 3300 XL NSv โพรบวัดความใกล้เคียง 3300 XL NSv เป็นโพรบกระแสไหลวนแบบไม่มีเกราะแบบติดตั้งมาตรฐาน ออกแบบมาเพื่อการวัดการสั่นสะเทือนและตำแหน่งที่มีความแม่นยำสูงบนเครื่องจักรที่กำลังหมุนซึ่งมีพื้นที่จำกัดอย่างยิ่ง โดยผสานรวมโพรบ สายต่อ และพรอกซิมิตี้เซนเซอร์เข้ากับระบบตรวจสอบที่เชื่อถือได้อย่างสมบูรณ์ เหมาะสำหรับอุปกรณ์ขนาดกะทัดรัดที่ระบบเซ็นเซอร์มาตรฐาน 5 มม. และ 8 มม. ไม่สามารถติดตั้งได้
คุณสมบัติผลิตภัณฑ์
หัวโพรบและตัวเรือนได้รับการออกแบบให้ติดตั้งได้ง่ายในเคาน์เตอร์บอร์ พื้นที่มองด้านข้าง หรือพื้นที่แคบด้านหลังอุปกรณ์ ทำให้เป็นตัวเลือกที่ดีสำหรับการวัดในสถานที่ขนาดเล็กหรือเข้าถึงยาก
กระบวนการ TipLoc ที่ได้รับสิทธิบัตรช่วยให้มั่นใจได้ถึงการยึดเกาะที่แข็งแกร่งระหว่างปลายโพรบและตัวเรือน
การออกแบบ CableLoc ที่ได้รับการจดสิทธิบัตรให้แรงดึงสูงสุด 220 N (50 ปอนด์) ช่วยป้องกันไม่ให้สายเคเบิลหลุด
ขั้วต่อ ClickLoc ทองเหลืองเคลือบทองมีคุณสมบัติการล็อคที่ป้องกันไม่ให้คลายเนื่องจากการสั่นสะเทือน และรับประกันการสัมผัสทางไฟฟ้าที่ดี
เมื่อเปรียบเทียบกับรุ่นก่อนหน้า วัสดุตัวเรือนโพรบ 3300 NSv มีความทนทานต่อสารเคมีมากกว่า ทำให้เหมาะสำหรับใช้ในสภาพแวดล้อมของคอมเพรสเซอร์ในกระบวนการที่ยากลำบาก
330901-00-90-05-02-00 สามารถทำงานได้อย่างน่าเชื่อถือในอุณหภูมิที่เย็นจัดหรือร้อนจัด ตั้งแต่ -52°C ถึง +177°C ช่วยให้สามารถใช้งานได้ในสภาวะทางอุตสาหกรรมที่ยากลำบาก
รุ่นนี้ (330901-00-90-05-02-00) มาพร้อมกับเกลียว 1/4-28 UNF ตัวเครื่องขนาด 9 นิ้ว ความยาวโดยรวม 0.5 เมตร และมีสายเคเบิลมาตรฐานและขั้วต่อ ClickLoc ไม่จำเป็นต้องประกอบเพิ่มเติม
การใช้งาน
ระบบโพรบวัดระยะใกล้ Bently Nevda ใช้กันอย่างแพร่หลายสำหรับการตรวจสอบสภาพของเครื่องจักรที่กำลังหมุนต่อไปนี้: เครื่องอัดอากาศแบบแรงเหวี่ยง, เครื่องอัดอากาศทำความเย็น, เครื่องอัดก๊าซในกระบวนการ, ปั๊มน้ำขนาดเล็ก, มอเตอร์ และพัดลม นอกจากนี้ยังใช้ในการวัดแรงสั่นสะเทือนในแนวรัศมี, การวัดตำแหน่งตามแนวแกน (แรงขับ), สัญญาณอ้างอิงคีย์เฟสเซอร์, การตรวจจับความเร็วเป็นศูนย์
ความเข้ากันได้และการแลกเปลี่ยนกัน
โพรบ 330901 มีกลไกและสับเปลี่ยนได้กับโพรบและสายต่อของระบบ 3300 RAM รุ่นก่อนหน้าของ Bently Nevada เมื่ออัพเกรดจากระบบ 3300 RAM เป็นระบบ 3300 XL NSv คุณจะสามารถใช้โพรบและสายต่อที่มีอยู่ต่อไปได้
เมื่ออัปเกรดจากระบบเซ็นเซอร์ I90 ซีรีส์ 3000 หรือ 7000 รุ่นก่อนหน้า จะต้องเปลี่ยนโพรบ 330901 สายต่อ และพรอกซิมิตี้เซนเซอร์ด้วยส่วนประกอบ NSv
Bently Nevada 330901-00-90-05-02-00 ใช้กับสายต่อขยาย 3300 NSv ที่ระบุและพรอกซิมิตี้เซนเซอร์ 3300 XL NSv เพื่อสร้างระบบการวัดที่สมบูรณ์และทำงานได้อย่างสมบูรณ์
ผลกระทบต่อประสิทธิภาพ
สำหรับการวัดแรงสั่นสะเทือนในแนวรัศมี เส้นผ่านศูนย์กลางเพลาขั้นต่ำที่แนะนำคือ 30 มม. การวัดบนเส้นผ่านศูนย์กลางเพลาที่เล็กกว่าอาจทำให้สเกลแฟคเตอร์เฉลี่ยแปรผันได้มากกว่า 10%
สำหรับการวัดตำแหน่งแกนของโพรบ เส้นผ่านศูนย์กลางระนาบเป้าหมายควรมีอย่างน้อย 8.9 มม. และแนะนำให้ใช้ 13 มม. ขึ้นไป อีกด้านหนึ่ง สเกลแฟคเตอร์จะได้รับผลกระทบ
เส้นผ่านศูนย์กลางรูเทเปอร์ขั้นต่ำที่แนะนำคือ 13 มม. ค่าที่น้อยกว่านี้จะเปลี่ยนแปลงตัวประกอบขนาดระบบที่ระยะห่างสูง
Bently Nevada 330901-00-90-05-02-00 มีระยะเชิงเส้น 1.5 มม. เริ่มต้นประมาณ 0.25 มม. ที่ด้านหน้าเป้าหมาย การตั้งค่าช่องว่างที่แนะนำคือ 1.0 มม. เพื่อให้แน่ใจว่าสัญญาณเอาท์พุตอยู่ภายในช่วงเชิงเส้นที่เหมาะสมที่สุด
