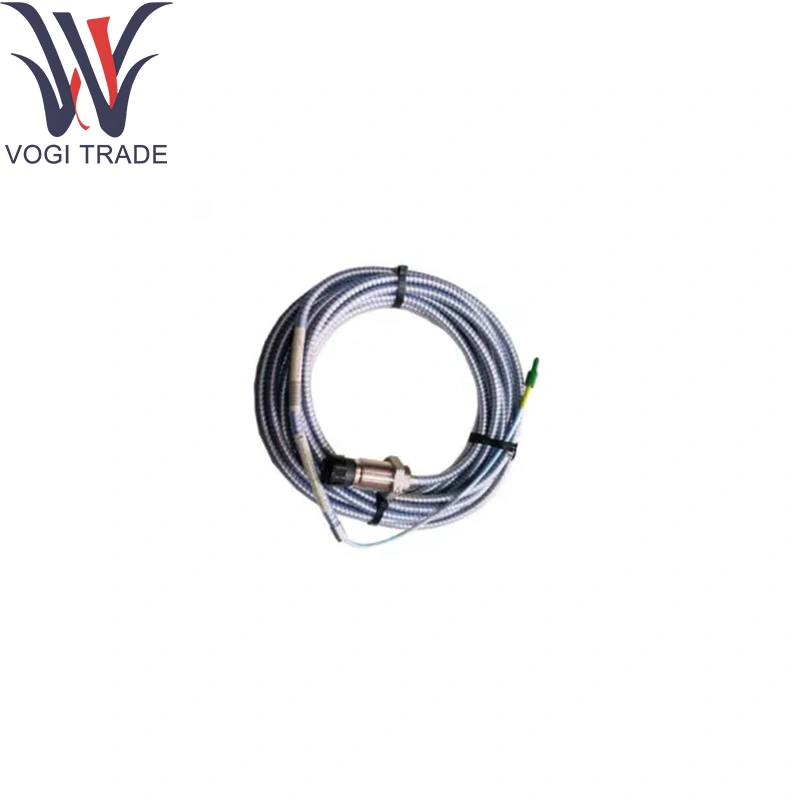

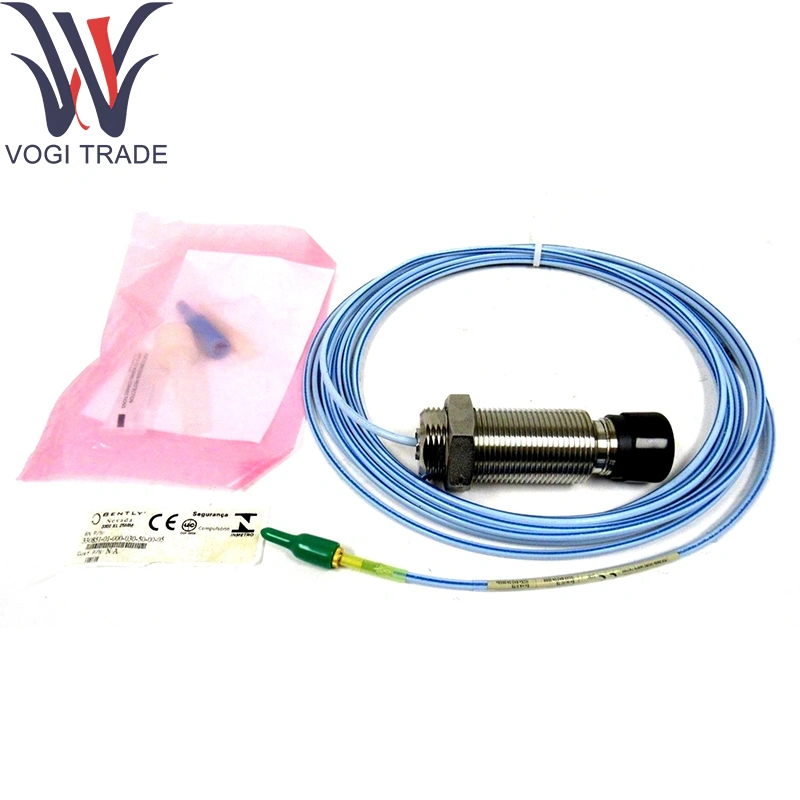

Bently Nevada 330851-02-000-070-50-00-05

การสั่งซื้อข้อมูล

330851-AA-BBB-CCC-DD-EE-FF

ตอบ: ตัวเลือกประเภทเคสโพรบ

ประเภทเคสมาตรฐานเป็นตัวเลือก 01 ถึง 04

01 1 ¼ - 12 เธรด

02 m30x2 เธรด

03 Smooth 1.06 in dia - ทางออกด้านหลัง

04 Smooth 1.06 in dia - ทางออกด้านข้าง

05 1 ½ - 12 เธรด

06 M39x1.5 เธรด

07 Smooth 1.5 in Dia - ทางออกด้านหลัง

08 Smooth 1.5 in Dia - ทางออกด้านข้าง

B: ตัวเลือกความยาวที่ไม่ได้ทำ

ความยาวที่ไม่ได้ใช้มาตรฐานคือ 0.0 มม. หรือ 0.0 ในนั้นมีค่าใช้จ่ายเพิ่มเติมสำหรับความยาวที่ไม่ได้มาตรฐานที่ไม่ได้มาตรฐาน

ความยาวที่ไม่ได้ทำจะต้องมีอย่างน้อย 26 มม. หรือ 1.0 ในเวลาน้อยกว่าความยาวของเคส ตัวเลือกความยาวที่ไม่ได้ทำคือ 0.0 สำหรับประเภทโพรบเคสที่ราบรื่น

ประเภทตัวชี้วัดประเภทการสั่งซื้อเพิ่มขึ้น 2 มม.

ความยาวที่ไม่มีเธรดสูงสุด 224 มม.

ความยาวที่ไม่ได้ทำขั้นต่ำ 0 มม.

ตัวอย่าง 050 = 50 มม.

ประเภทเคสภาษาอังกฤษสั่งเพิ่มขึ้น 0.1 ใน

ความยาวที่ไม่มีเธรดสูงสุด 8.9 นิ้ว

ความยาวที่ไม่มีเธรดขั้นต่ำ 0.0 นิ้ว

ตัวอย่าง 025 = 2.5 ใน

C: ตัวเลือกความยาวเคสโดยรวม

ความยาวกรณีมาตรฐานคือ 26, 40, 60, 80, 100 และ 250 มม. สำหรับกรณีการวัดและ 1.0, 2.0, 3.0, 4.0 และ 9.9 ในกรณีภาษาอังกฤษ มีค่าใช้จ่ายเพิ่มเติมสำหรับความยาวที่ไม่ได้มาตรฐาน

ประเภทตัวชี้วัดประเภทการสั่งซื้อเพิ่มขึ้น 2 มม.

ความยาวสูงสุดที่ไม่ได้เธรด 250 มม.

ความยาวขั้นต่ำที่ไม่มีเธรด 26 มม.

ตัวอย่าง 050 = 50 มม.

ประเภทเคสภาษาอังกฤษและราบรื่น

สั่งซื้อเพิ่มขึ้น 0.1 นิ้ว

ความยาวที่ไม่มีเธรดสูงสุด 9.9 นิ้ว

ความยาวที่ไม่ได้ทำขั้นต่ำ 1.0 ใน (1.5 ในสำหรับประเภทเคสทางออกด้านข้าง)

ตัวอย่าง 020 = 2.0 ใน

D: ตัวเลือกความยาวทั้งหมด

10 1.0 เมตร (3.3 ฟุต)

50 5.0 เมตร (16.4 ฟุต)

90 9.0 เมตร (29.5 ฟุต)

โพรบห้าเมตรได้รับการออกแบบมาเพื่อใช้กับเซ็นเซอร์ใกล้เคียงห้าเมตรเท่านั้น

E: ตัวเลือกเกราะ

00 ไม่มีเกราะ

01 ด้วยชุดเกราะ SST

เมื่อสั่งซื้อเกราะ SST ความยาวโพรบขั้นต่ำคือ 28 มม. หรือ 1.1 นิ้ว

F: ตัวเลือกการอนุมัติเอเจนซี่

00 ไม่มีการอนุมัติ

05 การอนุมัติหลายครั้ง

พารามิเตอร์ทางเทคนิค

อิมพีแดนซ์: 50 Ω± 5 Ωของเนวาดา 330851-02-000-070-50-00-05

ความจุ: ≤ 100 pf/m ระหว่างตัวนำ

การป้องกัน: โล่ถักถักทองสับโดยรวม (ครอบคลุม≥ 95%) พร้อมลวดระบายในเนวาดา 330851-02-000-070-50-05-05

คะแนนอุณหภูมิ: –40 ° C ถึง +125 ° C

คะแนนแรงดันไฟฟ้า: 300 V AC Max (ฉนวน)

ความต้านทาน: ≤ 75 Ω/km ตัวนำความต้านทาน DC

การเลิกจ้าง: ผู้ติดต่อทองคำสำหรับเนวาดา 330851-02-000-070-50-00-05, เปลือกชุบนิกเกิล

ฟังก์ชั่นผลิตภัณฑ์

ส่งสัญญาณความใกล้ชิดระดับต่ำหรือสัญญาณ accelerometer ผ่านเนวาดา 330851-02-000-070-50-00-05 จากโพรบฟิลด์ไปยังโมดูลการตรวจสอบที่มีสัญญาณรบกวนน้อยที่สุดและความต้านทานความต้านทาน การจัดวางโล่ที่แข็งแกร่งและการระบายน้ำทำให้มั่นใจได้ถึงการสร้างภูมิคุ้มกันของ EMI/RFI ในสภาพแวดล้อมอุตสาหกรรมรักษาความสมบูรณ์ของสัญญาณสำหรับการวัดการสั่นสะเทือนและการตรวจสอบการเคลื่อนที่ของเพลา

โมดูลสนับสนุนหลัก

การตรวจสอบชั้นวาง: 3500/3700 ​​โมดูล Rack-Mount (เช่น 3300/22, 3701/60)

โพรบและทรานสดิวเซอร์: 3300 XL Eddy-Current Probes; โพรบ accelerometer 3300 XL

บล็อกการเลิกจ้าง: 175795-01 อะแดปเตอร์ขั้วต่อวงกลม (สำหรับ 3700 series)

อุปกรณ์เสริม: รองเท้าบูทป้องกันสายเคเบิลตัวหนีบความเครียดและชุดติดตั้งแบบแยกกล่องสำหรับเนวาดา 330851-02-000-070-50-05-05
