Bently Nevada 330850-51-05

การสั่งซื้อข้อมูล

330850-AA-BB

ตอบ: ตัวเลือกความยาวและการติดตั้งทั้งหมด

5 0 5.0 เมตร (16.4 ฟุต) ความยาวของระบบ

5 1 5.0 เมตร (16.4 ฟุต) ความยาวระบบ

9 0 9.0 เมตร (29.5 ฟุต) ความยาวระบบ

9 1 9.0 เมตร (29.5 ฟุต) ความยาวระบบ, DIN MOANT

B: ตัวเลือกการอนุมัติเอเจนซี่

0 0 ไม่มีการอนุมัติ

0 5 การอนุมัติหลายครั้ง

พารามิเตอร์ทางเทคนิค

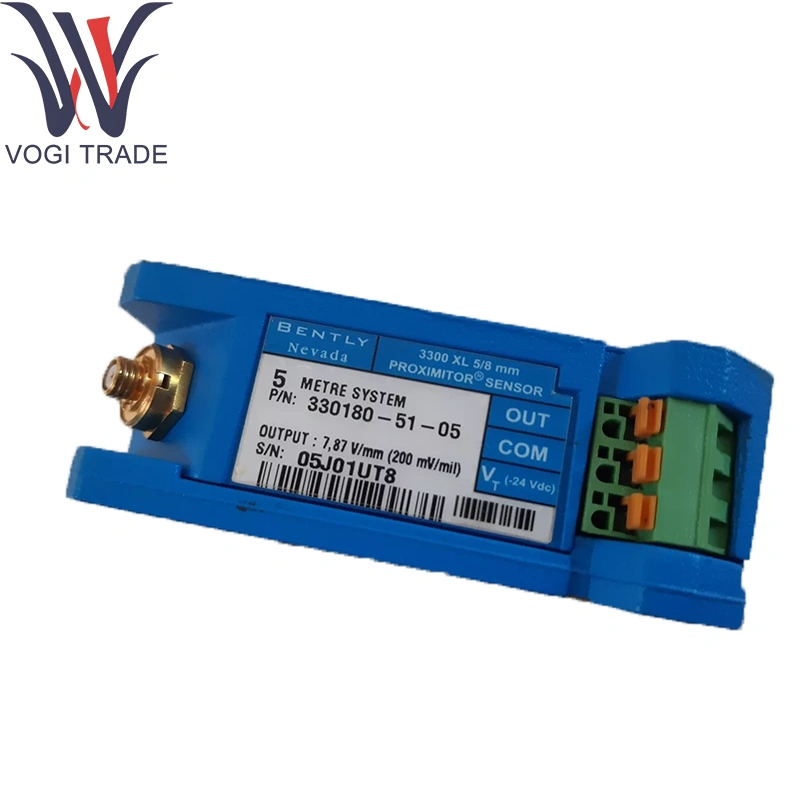

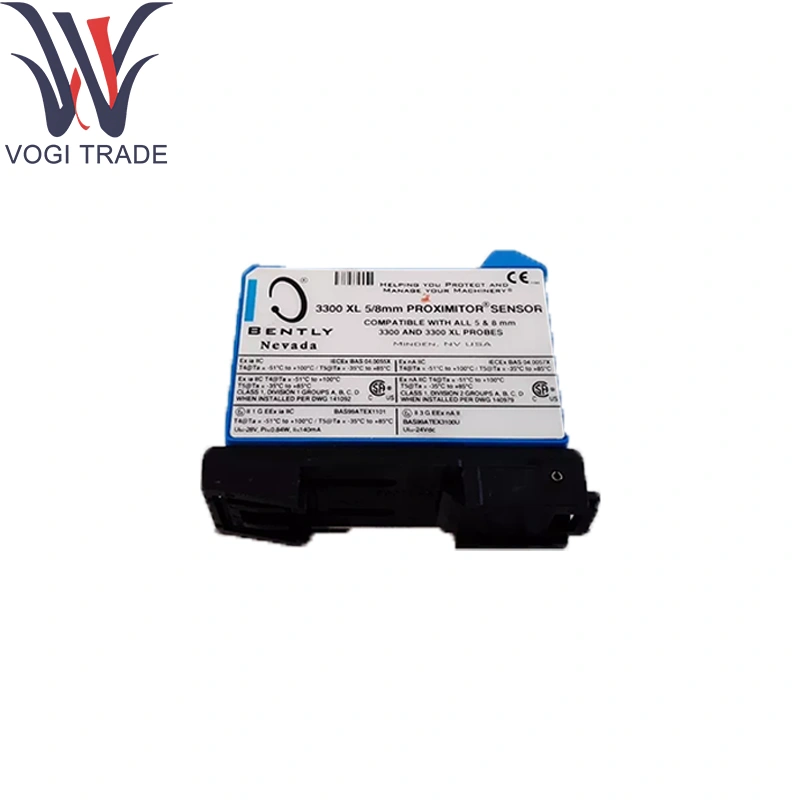

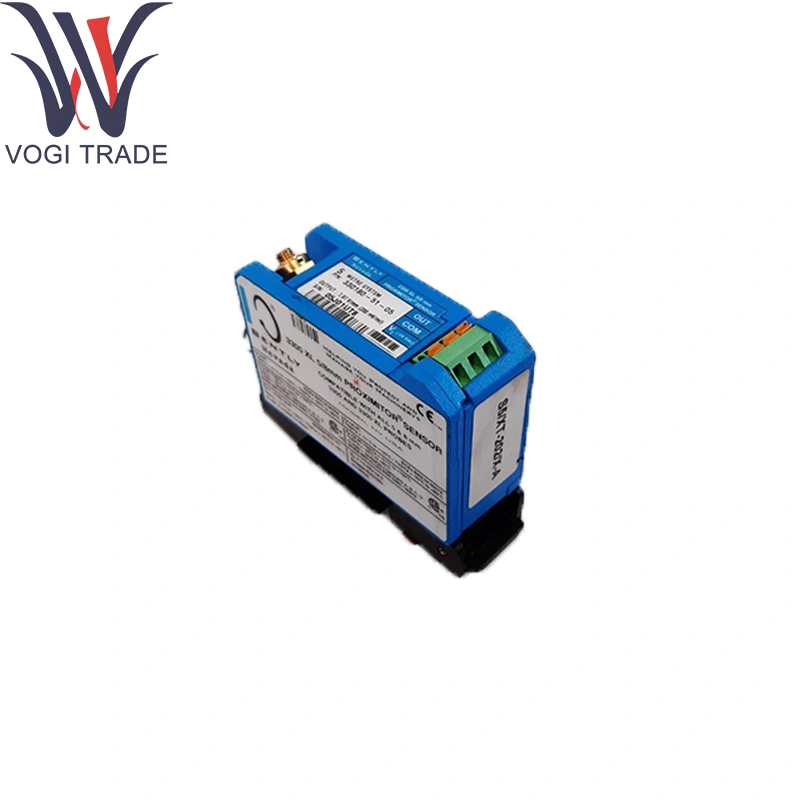

ประเภท Probe: 3300 XL ซีรี่ส์ Transducer ความใกล้ชิดปัจจุบันรวมถึง Bently Nevada 330850-51-05

ช่องว่างการทำงาน: 0–25 มม. (เชิงเส้นเป็นระดับเต็มที่ 25 มม.)

ความไวของเอาท์พุท: 50 mV/µm ทั่วไปที่ –23.5 V DC กระตุ้น

ข้อกำหนดด้านพลังงาน:

–17.5 V ถึง –26 V DC @ ≤ 12 Ma (ไม่มีอุปสรรค)

–23 V ถึง –26 V DC @ ≤ 12 Ma (พร้อมอุปสรรค)

ความไวของการจัดหา: <2 mV/v การเปลี่ยนแปลงในเอาต์พุตต่อโวลต์ของการเปลี่ยนแปลงอุปทาน

ลักษณะสายเคเบิล:

26 AWG, 7 × 36 Tinned-copper strands

Shield Copper Copper แบบถักถัก

อิมพีแดนซ์: 50 Ω± 5 Ω; ความจุ≤ 100 pf/m

ด้านสิ่งแวดล้อม:

อุณหภูมิ: –35 ° C ถึง +85 ° C (มาตรฐาน); –40 ° C ถึง +125 ° C การจัดอันดับสายเคเบิล

ความชื้น: สูงถึง 95 % RH, ไม่ใช่การระงับ

การสั่นสะเทือน/ช็อต: ต่อ mil-std-202

ฟังก์ชั่นผลิตภัณฑ์

แปลงการรบกวนช่องว่างอากาศเป็นสัญญาณอะนาล็อกตามสัดส่วนผ่านเนวาดา 330850-51-05 การรักษาความเป็นเส้นตรงและเสียงรบกวนต่ำ อินเทอร์เฟซกับโมดูลปรับอากาศใกล้เคียง (เช่นซีรีย์ 2300/3700) สำหรับการประมวลผลและตรรกะการเดินทาง

โมดูลสนับสนุนหลัก

โมดูลปรับอากาศ Proximitor: 2300/20-00 หรือ 3701/60 จอมอนิเตอร์ดิจิตอลสำหรับเนวาดา 330850-51-05

Rack Chassis: 2300/00, 3500/00 หรือ 3701/00 ซีรีส์ซีรีส์

โมดูลรีเลย์และอะนาล็อกเอาท์พุท: 2300/03 (รีเลย์), 2300/04 (4–20 Ma)

Control & HMI: โมดูล CPU โฮสต์ (เช่น, 2300/01 CPU) สำหรับการกำหนดค่าและการวินิจฉัยของ Bently Nevada 330850-51-05
