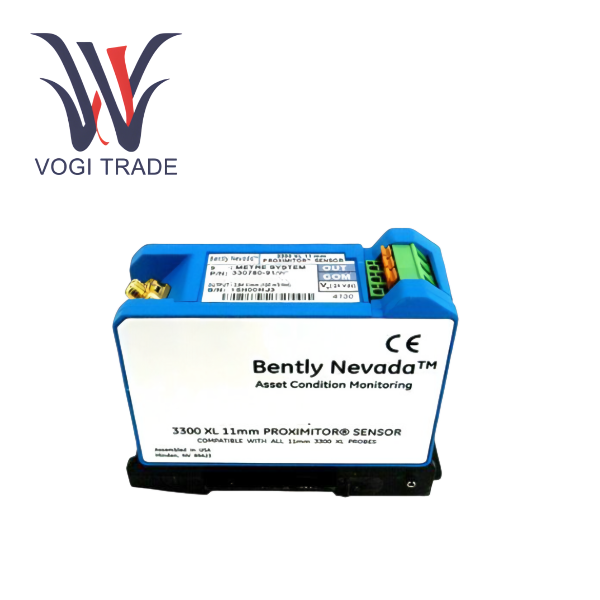

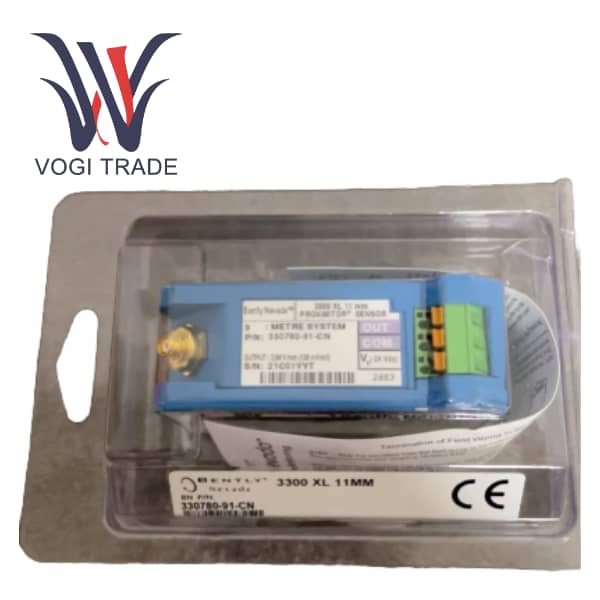

ยี่ห้อ: Bently Nevadaคำอธิบาย：พร็อกซิมิเตอร์เซนเซอร์ใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง:5เงื่อนไขการชำระเงิน: T / Tพอร์ตการจัดส่งสินค้า:เซินเจิ้นพร็อกซิมิตี้เซนเซอร์ของ Bentley Nevada 330780-91-CN เป็นส่วนประกอบสำคัญของระบบพรอกซิมิตี้เซนเซอร์ 3300 XL 11 มม. เซ็นเซอร์นี้ออกแบบมาสำหรับการวัดการสั่นสะเทือนและการเคลื่อนที่ของเครื่องจักรที่กำลังหมุน ซึ่งต้องการช่วงการวัดเชิงเส้นที่กว้างและมีความน่าเชื่อถือสูง เนื่องจากเป็นส่วนหนึ่งของระบบเซ็นเซอร์ที่สมบูรณ์ ระบบจึงแปลงการเคลื่อนไหวทางกลให้เป็นสัญญาณไฟฟ้าที่มีความแม่นยำสูง ทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรมที่มีช่วงการวัดน้อย
| ผลิต |
เบนท์ลี่เนวาดา |
| หมายเลขรุ่น |
330780-91-CN |
| หมายเลขการสั่งซื้อ |
330780-91-CN |
| แคตตาล็อก |
3300เอ็กแอล |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
8414909090 |
| มิติ |
15*5*7.5ซม |
| มิติการบรรจุ |
17*7*11ซม |
| น้ำหนัก |
0.25กก |
สินค้าออกทบทวน
พร็อกซิมิตี้เซนเซอร์ของ Bentley Nevada 330780-91-CN เป็นส่วนประกอบสำคัญของระบบพรอกซิมิตี้เซนเซอร์ 3300 XL 11 มม. พรอกซิมิเตอร์เซนเซอร์ขนาด 11 มม. ได้รับการออกแบบมาเพื่อการวัดการสั่นสะเทือนและการเคลื่อนที่ของเครื่องจักรที่กำลังหมุน ซึ่งต้องการช่วงการวัดเชิงเส้นที่กว้างและมีความน่าเชื่อถือสูง ในฐานะที่เป็นส่วนหนึ่งของระบบเซ็นเซอร์ที่สมบูรณ์ เซ็นเซอร์จะแปลงการเคลื่อนไหวทางกลให้เป็นสัญญาณไฟฟ้าที่มีความแม่นยำสูง ซึ่งทำให้เหมาะสำหรับการใช้งานทางอุตสาหกรรมที่มีช่วงการวัดน้อย
คุณสมบัติผลิตภัณฑ์

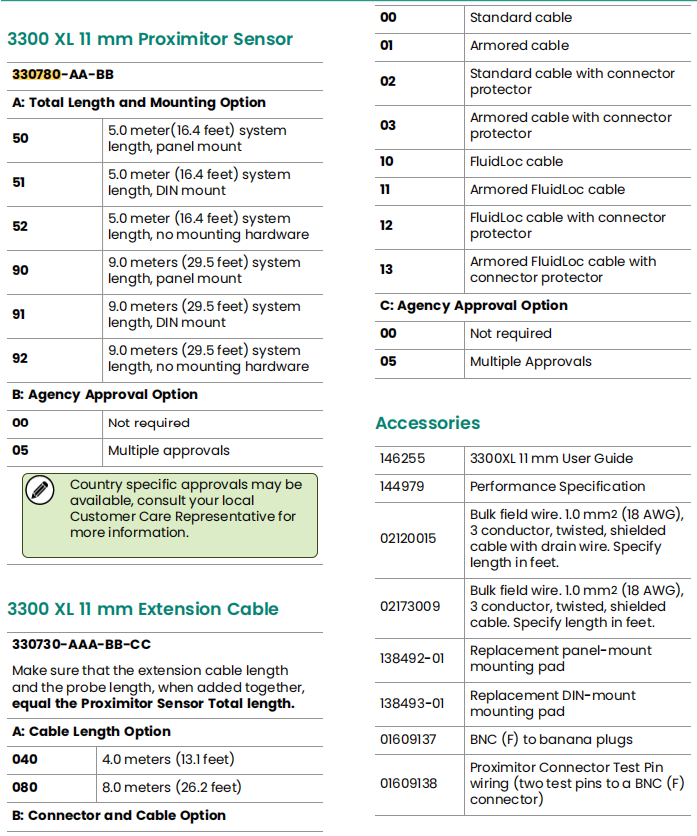

คุณลักษณะแรกคือตัวเลือก "-91" ในหมายเลขรุ่นจะระบุว่าพรอกซิมิตี้เซนเซอร์นี้ตัวใดที่เข้ากันได้กับราง DIN ระบบที่ช่วยให้สามารถติดตั้งขนาดกะทัดรัดในตู้ควบคุมที่มีความหนาแน่นสูง พรอกซิมิเตอร์เซนเซอร์ 3300XL 11 มม. ยังเหมาะสำหรับการติดตั้งแผงแบบดั้งเดิมอีกด้วย ภูมิคุ้มกันที่ดีเยี่ยมต่อความถี่วิทยุและการรบกวนทางแม่เหล็กไฟฟ้า (RFI/EMI) ตรงตามข้อกำหนดเครื่องหมาย CE ของยุโรป Bently Nevada 330780-91-CN บล็อกการรบกวนสัญญาณวิทยุความถี่สูงได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความเสถียรของสัญญาณในภาคสนาม Easy Wiring ยังเป็นคุณสมบัติหลักของเซนเซอร์ หน้าจอแสดงค่า SpringLoc ช่วยให้เดินสายสนามได้อย่างรวดเร็วและเชื่อถือได้โดยไม่ต้องใช้เครื่องมือพิเศษ ซึ่งช่วยลดความยุ่งยากในการติดตั้งและบำรุงรักษาได้อย่างมาก หมายเลขรุ่นนี้ระบุความยาวระบบรวม 9.0 ม. ซึ่งรวมถึงสายโพรบและสายต่อ 330780-91-CN เหมาะอย่างยิ่งสำหรับการใช้งานที่อยู่ห่างจากตู้ตรวจสอบ และส่วนต่อท้าย "-CN" ในหมายเลขรุ่นบ่งบอกถึงการรับรองโดยหน่วยงานออกใบรับรองหลายแห่ง ซึ่งเป็นไปตามข้อกำหนดการปฏิบัติตามข้อกำหนดสำหรับการใช้งานระดับโลกที่หลากหลาย รวมถึงสถานที่อันตราย
การใช้งาน
พรอกซิมิตี้เซนเซอร์นี้เหมาะอย่างยิ่งสำหรับการตรวจวัดที่สำคัญใน 4 จุดต่อไปนี้: การวัดตำแหน่งเพลา การวัดการขยายตัวเนื่องจากความร้อนที่แตกต่างกันในกังหันไอน้ำ การตรวจสอบตำแหน่งก้านสูบหรือการสูญเสียโหลดในคอมเพรสเซอร์แบบลูกสูบ การวัดเฟสวิกฤติและความเร็วแผงลอย
เข้ากันได้และเปลี่ยนได้
330780-91-CN สามารถใช้ร่วมกับโพรบ 3300 XL 11 มม. และสายต่อขยาย 3300 XL 11 มม. เพื่อสร้างระบบการวัดที่สมบูรณ์
เซ็นเซอร์ 3300XL มาแทนที่ระบบเซ็นเซอร์ซีรีส์ 7200 ขนาด 11 มม. และ 14 มม. ที่มีอยู่ การอัปเกรดจากซีรีส์ 7200 จำเป็นต้องเปลี่ยนส่วนประกอบทั้งหมด (โพรบ สายต่อ และพรอกซิมิตี้เซนเซอร์) ด้วยส่วนประกอบ 3300 XL ขนาด 11 มม. และอัปเกรดระบบตรวจสอบที่สอดคล้องกัน
พร็อกซิมิเตอร์เซนเซอร์ Bently Nevad ขนาด 11 มม. ไม่สามารถใช้งานร่วมกับระบบมาตรฐานอื่นๆ ของ Bentley Nevada ได้ (เช่น ระบบ 5 มม., 8 มม. และระบบ NSv Type 3300 XL)
ประสิทธิภาพการทำงานลดลง
ระบบ Bently Nevada มีช่วงเชิงเส้นกว้างซึ่งขยายจากประมาณ 0.5 มม. ถึง 4.0 มม. ที่ด้านหน้าของเป้าหมาย สเกลแฟกเตอร์เฉลี่ยคือ 3.94 V/มม. แตกต่างจากระบบมาตรฐาน 8 มม. จำเป็นต้องมีการกำหนดค่าระบบอย่างระมัดระวัง
การตอบสนองความถี่ของเซ็นเซอร์โดยทั่วไปคือ 0 ถึง 8 kHz ซึ่งจับลักษณะไดนามิกของเครื่องจักรที่กำลังหมุนขนาดใหญ่ส่วนใหญ่ได้อย่างแม่นยำ
เพื่อให้มั่นใจในความแม่นยำในการวัดและหลีกเลี่ยงการครอสโอเวอร์ ขอแนะนำให้ใช้เส้นผ่านศูนย์กลางเพลา 152 มม. ขึ้นไปสำหรับการวัดการสั่นสะเทือนในแนวรัศมี การใช้งานที่มีเส้นผ่านศูนย์กลางเพลาเล็กอาจต้องใช้ระยะห่างของโพรบแคบลงหรือกว้างขึ้น
ความยาวสายเคเบิลสนามสูงสุดจากพรอกซิมิตี้เซนเซอร์ 330780-91-CN ไปยังจอภาพคือ 305 ม. เมื่อสายเคเบิลยาวเกินไป สัญญาณความถี่สูงอาจถูกลดทอนลง
