เบนท์ลี่ เนวาดา 330780-91-00

สินค้าออกทบทวน

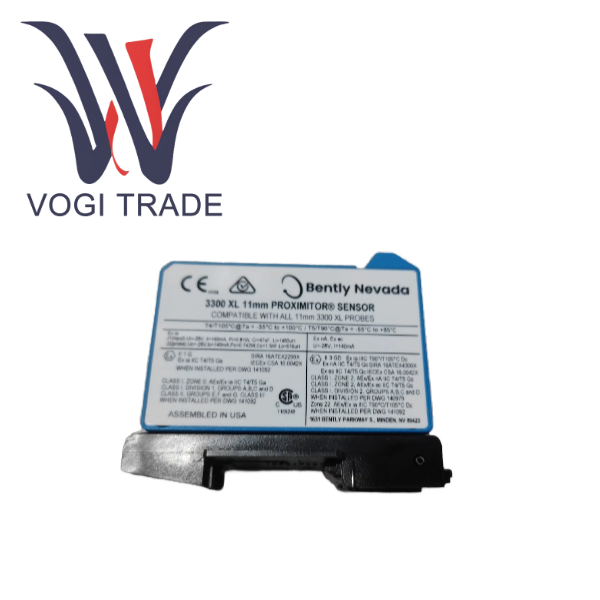

330780-91-00 คือพรอกซิมิตี้เซนเซอร์ 3300 XL 11 มม. ผลิตโดย Bently Nevada ซึ่งเป็นบริษัทในเครือของ Baker Hughes 330780-91-00 เป็นหน่วยอิเล็กทรอนิกส์หลักในระบบการวัดการกระจัด/การสั่นสะเทือนของกระแสเอ็ดดี้ ซึ่งรับผิดชอบในการทำงานร่วมกับโพรบ 3300 XL 11 มม. เพื่อแปลงการเปลี่ยนแปลงช่องว่างนาทีที่โพรบตรวจจับได้ให้เป็นมาตรฐาน ง่ายต่อการส่ง และประมวลผลสัญญาณแรงดันไฟฟ้ากระแสตรง

ปรีแอมป์คือ "สมอง" และ "แหล่งพลังงาน" ของห่วงโซ่การวัดทั้งหมด โพรบส่งสัญญาณกระตุ้นความถี่สูงและเสถียรผ่านสายเคเบิลในตัว และรับสัญญาณอิมพีแดนซ์ที่ส่งคืนโดยโพรบซึ่งแปรผันตามช่องว่างที่ได้รับ หลังจากประมวลผลโดยวงจรดีโมดูเลชั่นและวงจรขยายสัญญาณภายในที่แม่นยำ ปรีแอมป์จะส่งสัญญาณมาตรฐานในช่วงตั้งแต่ -2.0Vdc ถึง -18.0Vdc ซึ่งเป็นสัดส่วนเชิงเส้นตรงกับช่องว่างพื้นผิวของโพรบถึงเป้าหมาย ความยาวระบบรวม 9.0 เมตรของ 330780-91-00 ทำให้เหมาะอย่างยิ่งสำหรับสถานการณ์การใช้งานที่ระยะห่างระหว่างโพรบและตู้ระบบตรวจสอบค่อนข้างยาว วิธีการติดตั้งราง DIN ช่วยให้ติดตั้งและบำรุงรักษาภายในตู้ควบคุมได้อย่างรวดเร็วและเป็นมาตรฐาน

พารามิเตอร์ผลิตภัณฑ์

ประเภทผลิตภัณฑ์                              3300 XL 11 มม. พร็อกซิมิเตอร์เซนเซอร์

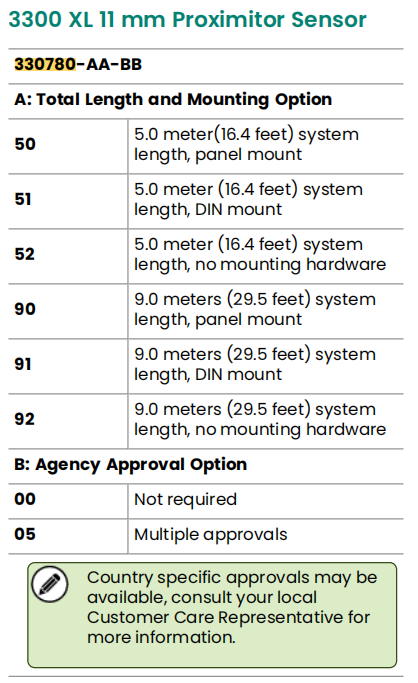

กรอกหมายเลขชิ้นส่วน PN           330780-91-00

โพรบที่ใช้ร่วมกันได้                      โพรบซีรีส์ 3300 XL 11 มม.

ความยาวรวมของระบบ                     9.0 เมตร /29.5 ฟุต ความยาวนี้คือผลรวมของโพรบ สายต่อ และสายเคเบิลภายในปรีแอมพลิฟายเออร์

ช่วงเชิงเส้น                              4.0 มม.

ความไว                                    4.0 mV/μm

ช่วงเอาต์พุต                             -2.0Vdc ถึง -18.0Vdc

การตอบสนองความถี่                    0.0Hz (DC) ถึง 8.0kHz (-3 dB) เหมาะสำหรับการวัดการเคลื่อนที่แบบคงที่และการวัดการสั่นสะเทือนแบบไดนามิก

ข้อกำหนดแหล่งจ่ายไฟ           -24 Vdc การใช้กระแสไฟโดยทั่วไป 20 mA

ความสามารถของไดรฟ์เอาต์พุต                สามารถขับเคลื่อนสายเคเบิลเกลียวคู่หุ้มฉนวนยาว 300 เมตร (1,000 ฟุต) ไปยังโหลดความต้านทานสูง

ช่วงอุณหภูมิในการทำงาน      -30°C ถึง +85°C

วิธีการติดตั้ง                    การติดตั้งราง DIN

การรับรองจากสถาบัน             ไม่มีข้อกำหนดพิเศษ

คุณสมบัติการทำงานของผลิตภัณฑ์

การปรับสัญญาณที่แม่นยำและการขับขี่ทางไกล

ความเป็นเส้นตรงและความเสถียรสูง ภายในใช้วงจรอะนาล็อกที่แม่นยำและเทคโนโลยีการชดเชยอุณหภูมิ ซึ่งให้ความเที่ยงตรงที่ยอดเยี่ยมตลอดช่วง 4.0 มม. ทั้งหมด และรับประกันประสิทธิภาพที่เสถียรในช่วงอุณหภูมิที่กว้าง โดยทำหน้าที่เป็นรากฐานสำหรับการวัดระยะการเคลื่อนที่ของเพลา ความต่างการขยาย ฯลฯ ที่แม่นยำ

ความสามารถในการขับเคลื่อนเอาท์พุทที่แข็งแกร่ง การออกแบบวงจรเอาต์พุต 330780-91-00 สามารถขับเคลื่อนสายเคเบิลได้ยาวสูงสุด 300 เมตร ซึ่งหมายความว่าสามารถติดตั้งปรีแอมพลิฟายเออร์ในห้องควบคุมส่วนกลางซึ่งอยู่ห่างจากโพรบในไซต์งานได้ โดยไม่มีการลดทอนหรือการบิดเบือนสัญญาณเนื่องจากการส่งสัญญาณระยะไกล ซึ่งช่วยเพิ่มความยืดหยุ่นและความสามารถในการป้องกันการรบกวนของระบบได้อย่างมาก

ปรับให้เหมาะสมที่สุดสำหรับระบบ 11 มม

คุณลักษณะทางไฟฟ้าของปรีแอมพลิฟายเออร์นี้เข้ากันอย่างลงตัวกับโพรบ 3300 XL 11 มม. การสอบเทียบระบบจากต้นทางถึงปลายทางนี้ช่วยให้มั่นใจได้ว่าสายสัญญาณทั้งหมดตั้งแต่ปลายโพรบไปจนถึงห้องตรวจสอบเป็นไปตามตัวบ่งชี้ประสิทธิภาพที่สัญญาไว้ในข้อกำหนด

เมื่อเปรียบเทียบกับระบบ 8 มม. ระบบ 11 มม. มีช่วงการวัดเชิงเส้นที่ใหญ่กว่า ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องใช้ช่วงกว้าง เช่น การวัดการกระจัดของแกนขนาดใหญ่ และการขยายส่วนต่างของกระบอกสูบแรงดันปานกลางและสูง

ความทนทานระดับอุตสาหกรรมและติดตั้งง่าย

ช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ -30°C ถึง +85°C ช่วยให้สามารถปรับให้เข้ากับสภาพแวดล้อมที่รุนแรงต่างๆ ได้ ตั้งแต่แหล่งน้ำมันทางตอนเหนือที่มีอากาศหนาวเย็นไปจนถึงโรงกลั่นน้ำมันในเขตร้อนชื้น

330780-91-00 ใช้การออกแบบคลิปราง DIN มาตรฐาน ช่วยให้สามารถติดตั้งหรือถอดชิ้นส่วนได้อย่างรวดเร็วโดยไม่ต้องใช้สกรู ซึ่งเอื้อต่อการรวมระบบ การแก้ไขจุดบกพร่อง และการบำรุงรักษาในภายหลังได้อย่างมาก วิธีการติดตั้งแบบโมดูลาร์ยังช่วยให้มั่นใจได้ถึงการจัดวางที่เรียบร้อยและการกระจายความร้อนที่ดีภายในตู้
