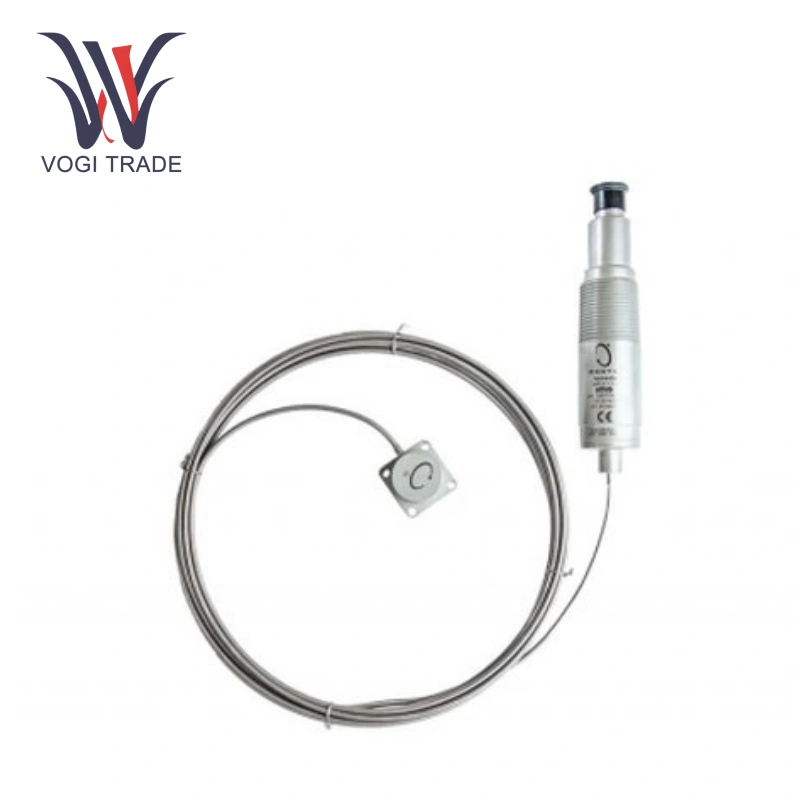

เบนท์ลี่ เนวาดา 330750-80-05

ภาพรวมผลิตภัณฑ์

ภาพรวมผลิตภัณฑ์

รุ่น: 330750-80-05

ประเภทผลิตภัณฑ์: ระบบเครื่องวัดความเร็วแบบเพียโซอิเล็กทริกอุณหภูมิสูง (HTVS)

หลักการวัด: เอฟเฟกต์เพียโซอิเล็กทริก

ประสิทธิภาพหลัก: ความไว 5.7mV/mm/s (145mV/in/s) ±5% (ที่ 100Hz), ช่วงแอมพลิจูด 635 มม./วินาที (25 นิ้ว/วินาที) สูงสุด (<680Hz)

การตอบสนองความถี่: 15Hz-2kHz (±3.0dB), 20Hz-1kHz (±0.9dB)

ความต้านทานต่ออุณหภูมิ: ปลายการตรวจจับสูงถึง +300°C (+572°F) อุปกรณ์อิเล็กทรอนิกส์สูงถึง +100°C (+212°F)

การกำหนดค่าสายเคเบิล: สายเคเบิลแข็ง 5 ม. บูรณาการอย่างถาวร การออกแบบที่ไม่มีขั้วต่อ

การรับรองการป้องกันการระเบิด: CSA/NRTL/C Exia (Class I, Division 1, Groups A-D ฯลฯ), EEx ia (โซน 0, IIC (ต้องมีแผงกั้น Zener ที่ได้รับการรับรอง)

แหล่งจ่ายไฟ: -24VDC ± 10%

สัญญาณเอาท์พุต: แรงดันไฟฟ้าเป็นสัดส่วนกับความเร็วการสั่นสะเทือน เหมาะสำหรับการเชื่อมต่อกับระบบป้องกันทางกล

คุณสมบัติผลิตภัณฑ์

ประสิทธิภาพการทำงานที่อุณหภูมิสูงที่ยอดเยี่ยม: Bently Nevada 330750-80-05 พร้อมการออกแบบที่เป็นเอกลักษณ์ช่วยให้โพรบสามารถทนต่ออุณหภูมิได้สูงถึง +400°C ซึ่งเอาชนะข้อจำกัดของเซ็นเซอร์ทั่วไปในสภาพแวดล้อมที่มีอุณหภูมิสูง เหมาะสำหรับการตรวจสอบการสั่นสะเทือนของอุปกรณ์ใกล้กับเตาเผาที่มีอุณหภูมิสูงและเครื่องแลกเปลี่ยนความร้อน

การวัดที่แม่นยำ: Bently Nevada 330750-80-05 มีความไวถึง 5.7mV/mm/s ±5% และความเป็นเชิงเส้นคือ ±2% ภายในค่าสูงสุดที่ 152 มม./วินาที ซึ่งจับการเปลี่ยนแปลงในการสั่นสะเทือนของอุปกรณ์ได้อย่างแม่นยำ

การตอบสนองความถี่กว้าง: Bently Nevada 330750-80-05 พร้อมช่วงความถี่ 15Hz ถึง 2000Hz ครอบคลุมความถี่การสั่นสะเทือนของอุปกรณ์อุตสาหกรรมส่วนใหญ่

การใช้งาน

ปิโตรเคมี: Bently Nevada 330750-80-05 ใช้สำหรับการตรวจสอบการสั่นสะเทือนของเครื่องปฏิกรณ์อุณหภูมิสูง เตาหลอมแตกร้าว และอุปกรณ์อื่นๆ โดยตรวจจับการเสียรูปของโครงสร้างหรือส่วนประกอบที่หลวมที่เกิดจากอุณหภูมิสูงและแรงดันสูงได้ในทันที

พลังงานและพลังงาน: Bently Nevada 330750-80-05 ใช้สำหรับตรวจสอบการสั่นสะเทือนของกังหันไอน้ำและเครื่องกำเนิดไฟฟ้าที่ทำงานที่อุณหภูมิสูง เพื่อป้องกันความล้มเหลวของอุปกรณ์ที่เกิดจากการสั่นสะเทือนที่ผิดปกติ

เหล็กและโลหะวิทยา: Bently Nevada 330750-80-05 ใช้สำหรับติดตั้งบนเตาถลุงเหล็ก คอนเวอร์เตอร์ และอุปกรณ์อื่นๆ ที่มีอุณหภูมิสูง โดยให้การตรวจสอบสถานะการสั่นสะเทือนของอุปกรณ์แบบเรียลไทม์ และให้การสนับสนุนข้อมูลสำหรับการบำรุงรักษาอุปกรณ์

ข้อกำหนดในการติดตั้ง

ข้อกำหนดด้านสถานที่: ต้องติดตั้งเซ็นเซอร์บนตัวเรือนแบริ่งหรือตัวเครื่อง การติดตั้งที่ไม่เหมาะสมอาจส่งผลให้การตอบสนองของแอมพลิจูดและความถี่ลดลง หรือสร้างสัญญาณที่ผิดพลาดซึ่งไม่ได้แสดงถึงการสั่นสะเทือนจริง

ข้อควรระวังเกี่ยวกับอุณหภูมิสูง: ในสภาพแวดล้อมที่เกิน +400°C ตรวจสอบให้แน่ใจว่าอุปกรณ์อิเล็กทรอนิกส์อยู่ห่างจากแหล่งความร้อน (เช่น ในพื้นที่ที่ต่ำกว่า +100°C) ยึดสายเคเบิลให้แน่นเพื่อป้องกันการงอหรือความเสียหายทางกล

การสนับสนุนอย่างมืออาชีพ: Bently Nevada ให้บริการด้านวิศวกรรมเพื่อช่วยเหลือในการวัดและการติดตั้ง

การติดตั้งสายเคเบิล: สำหรับสายเคเบิลยาว 80 ฟุตของ 330750-80-05 ให้วางแผนเส้นทางเพื่อหลีกเลี่ยงการรบกวน

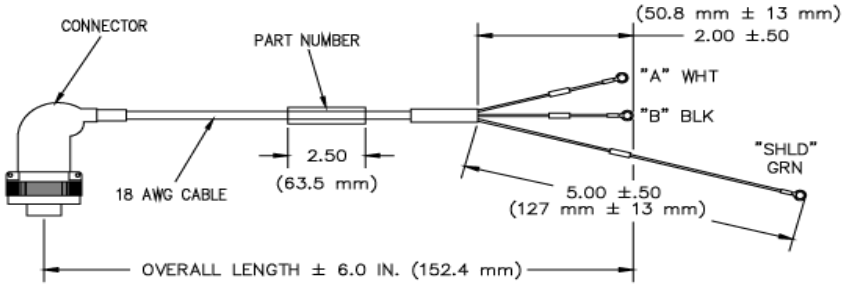

สายเคเบิลเชื่อมต่อมุมขวา:
