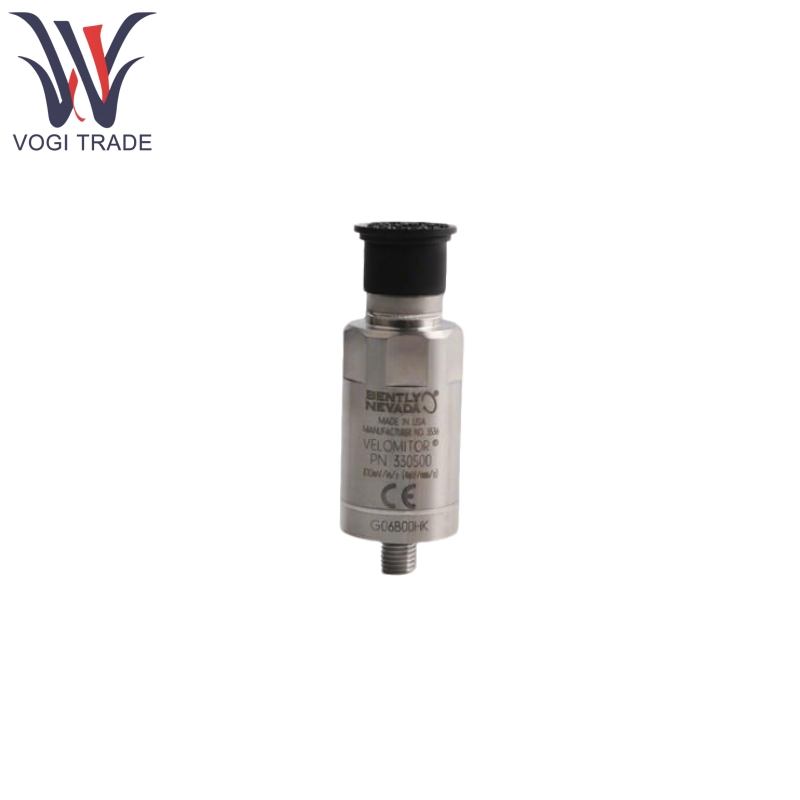

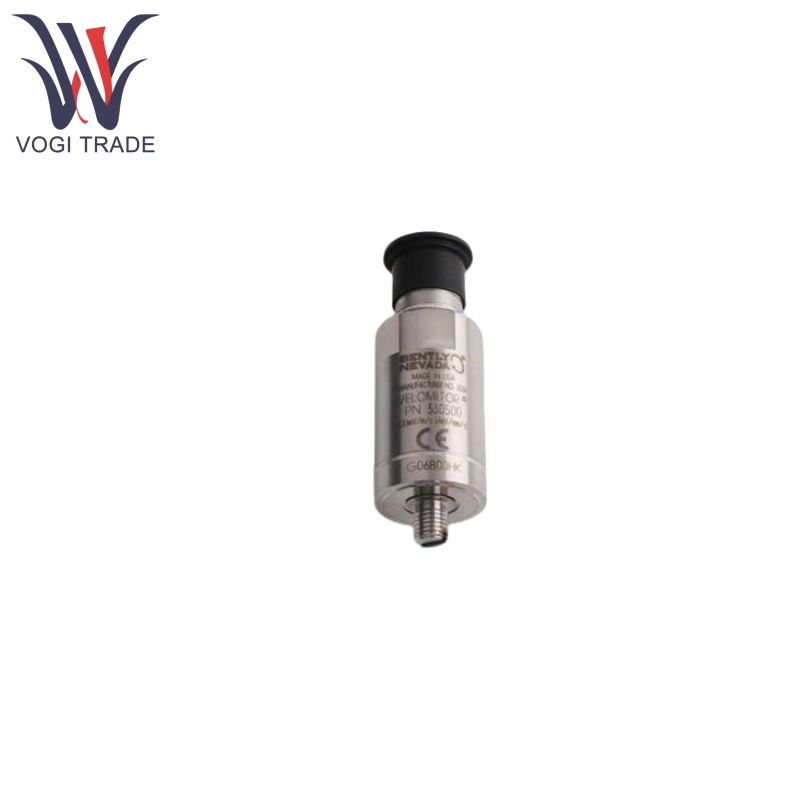

แบรนด์: Bently Nevadaคำอธิบาย: เซ็นเซอร์ Velomitor Piezo-Velocityเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 330500-02-00 Velomitor เซ็นเซอร์ Velomitor Piezo-velocity ที่ออกแบบมาสำหรับการวัดการสั่นสะเทือนแบบสัมบูรณ์มันตรวจสอบการสั่นสะเทือน (เทียบกับพื้นที่ว่าง) ในตัวเรือนแบริ่งที่อยู่อาศัยเครื่องจักรหรือโครงสร้าง ฟังก์ชั่นหลักของมันคือการแปลงความเร็วการสั่นสะเทือนเป็นสัญญาณแรงดันไฟฟ้าตามสัดส่วนเพื่อช่วยระบุความผิดปกติของการสั่นสะเทือนของอุปกรณ์เนื่องจากความไม่สมดุลของโรเตอร์การเยื้องศูนย์ ฯลฯ เป็นองค์ประกอบสำคัญในการตรวจสอบสภาพและการเตือนความผิดสำหรับอุปกรณ์อุตสาหกรรม
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
330500 |
| หมายเลขสั่งซื้อ |
330500-02-00 |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา (สหรัฐอเมริกา) |
| รหัส HS |
9031809090 |
| มิติ |
6 ซม. |
| น้ำหนัก |
0.2kg |
คุณสมบัติของผลิตภัณฑ์
Bently Nevada 330500-02-00 ไม่มีชิ้นส่วนที่เคลื่อนไหวลดการสึกหรอเชิงกลขยายอายุการใช้งานและปรับให้เข้ากับสถานการณ์การตรวจสอบอย่างต่อเนื่องในระยะยาว
Bently Nevada 330500-02-00 สามารถจับสัญญาณการสั่นสะเทือนจาก 4.5 Hz ถึง 5 kHz ครอบคลุมลักษณะการสั่นสะเทือนของอุปกรณ์จากความถี่ต่ำถึงปานกลางสูงและเหมาะสำหรับการระบุประเภทความผิดปกติที่หลากหลาย (เช่นไม่สมดุล
ความสามารถในการปรับตัวด้านสิ่งแวดล้อม:
Bently Nevada 330500-02-00 มีช่วงอุณหภูมิที่กว้าง (-55 ° C ถึง 121 ° C) สำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรงซึ่งเป็นที่อยู่อาศัยที่ปิดสนิทอย่างยิ่งซึ่งทนต่อความชื้นที่ไม่ได้รับการย่อย 100%
ความไวตามขวางต่ำ (น้อยกว่า 5%) ช่วยลดผลกระทบของการเบี่ยงเบนมุมการติดตั้งต่อการวัดและความกว้างของความกว้างสูง (± 2% ถึง 152 มม./วินาที) ทำให้มั่นใจได้ถึงความแม่นยำของสัญญาณการสั่นสะเทือน
กรณีและการแยกวงจร (แยกตัวออกจากสายดิน) ลดการรบกวนจากพื้นดิน; อิมพีแดนซ์เอาท์พุทต่ำ (น้อยกว่า 2,400 Ω) การส่งสัญญาณที่เสถียร
Product โดยใช้หลักการ
Bently Nevada 330500-02-00 ติดตั้งอยู่บนตัวเรือนแบริ่งปลอกเครื่องจักรหรือโครงสร้างที่มี M8 x 1 เธรดและแรงบิดการติดตั้งจะถูกควบคุมในช่วง 32-46 กก. ・ ซม. เพื่อให้แน่ใจว่ามีการสัมผัสที่เสถียร
เมื่อเครื่องสั่นสะเทือนเนวาดา 330500-02-00 สร้างความเร่งเนื่องจากการสั่นสะเทือนซึ่งรวมเข้าด้วยกันโดยอิเล็กทรอนิกส์ในตัวและส่งสัญญาณสัญญาณแรงดันไฟฟ้าตามสัดส่วนกับความเร็วการสั่นสะเทือน
สัญญาณจะถูกส่งผ่านสายเคเบิลป้องกันไปยังอุปกรณ์ตรวจสอบ (เช่นจอภาพการสั่นสะเทือน) ซึ่งแสดงค่าของความเร็วการสั่นสะเทือนหลังการประมวลผลและใช้เพื่อตรวจสอบว่ามีการสั่นสะเทือนผิดปกติในอุปกรณ์ (เช่นแอมพลิจูดการสั่นสะเทือนที่สูงขึ้นเนื่องจากความล้มเหลวของโรเตอร์)
แอปพลิเคชันผลิตภัณฑ์
Bently Nevada 330500-02-00 เหมาะสำหรับสถานการณ์อุตสาหกรรมที่จำเป็นต้องมีการตรวจสอบการสั่นสะเทือนของอุปกรณ์การใช้งานทั่วไป ได้แก่ :
การตรวจสอบการสั่นสะเทือนของตัวเรือนแบริ่งของเครื่องจักรหมุน (เช่นกังหัน, เครื่องกำเนิดไฟฟ้า, ปั๊ม, คอมเพรสเซอร์)
การวัดการสั่นสะเทือนของปลอกอุปกรณ์ในอุณหภูมิสูงหรือสภาพแวดล้อมที่ชื้น (เช่นเครื่องปฏิกรณ์เคมีเครื่องจักรกระดาษ)
การตรวจสอบการสั่นสะเทือนแบบโครงสร้างของอุปกรณ์ทางทะเล (สอดคล้องกับ DNV) เช่นเรือและแพลตฟอร์มนอกชายฝั่ง
การวินิจฉัยข้อผิดพลาดของอุปกรณ์และการบำรุงรักษาแบบทำนายผลผ่านการวิเคราะห์ข้อมูลการสั่นสะเทือนเพื่อตรวจจับความไม่สมดุลการเยื้องศูนย์การสึกหรอของแบริ่งและปัญหาอื่น ๆ ล่วงหน้า
พารามิเตอร์ผลิตภัณฑ์
ต่อไปนี้คือเนวาดา 330500-02-00 Velomitor เซ็นเซอร์ Velomitor Piezo-Velocity ตารางรายละเอียด
| พารามิเตอร์ |
ค่าเฉพาะ |
| ความไว |
3.94 mV/mm/s (100 mV/in/s), ± 5% |
| การตอบสนองความถี่ |
- 4.5 Hz ถึง 5 kHz (270 cpm ถึง 300 kcpm), ± 3.0 dB - 6.0 Hz ถึง 2.5 kHz (360 cpm ถึง 150 kcpm), ± 0.9 dB |
| ความไวต่ออุณหภูมิ |
โดยทั่วไป -14% ถึง +7.5% (เกินช่วงอุณหภูมิการทำงานเต็มรูปแบบ) |
| ช่วงความเร็ว |
สูงสุด 1270 มม./วินาที (50 นิ้ว/วินาที) |
| ความไวตามขวาง |
น้อยกว่า 5% ของความไว |
| ความแอมพลิจูดเชิงเส้น |
± 2% (สูงสุด 152 มม./วินาที) |
| ความถี่เรโซแนนท์ที่ติดตั้ง |
มากกว่า 12 kHz |
| แรงดันไฟฟ้าอคติ |
-12 ± 3.0 VDC (อ้างถึง PIN A) |
| ความต้านทานเอาท์พุทแบบไดนามิก |
น้อยกว่า 2,400 Ω |
| พื้นเสียงบรอดแบนด์ (4.5 Hz ถึง 5 kHz) |
0.004 มม./วินาที (160 μin/s) RMS, เล็กน้อย |
| ความยาวสายเคเบิลสูงสุด |
305 ม. (1,000 ฟุต) โดยไม่มีการย่อยสลายสัญญาณเมื่อใช้หมายเลขชิ้นส่วนสายเคเบิล 02173006 |
| ช่วงอุณหภูมิการทำงาน |
-55 ° C ถึง 121 ° C (-67 ° F ถึง 250 ° F) |
| ความรอดชีวิต |
สูงสุด 5,000 กรัมสูงสุด |
| ความชื้นสัมพัทธ์ |
100% ที่ไม่ได้ย่อย |
| ความไวของสายพันธุ์ |
0.005 in/s/mstrain |
| ความไวต่อสนามแม่เหล็ก |
<51 นาที/s/gauss (50 Gauss, 50-60Hz) |
