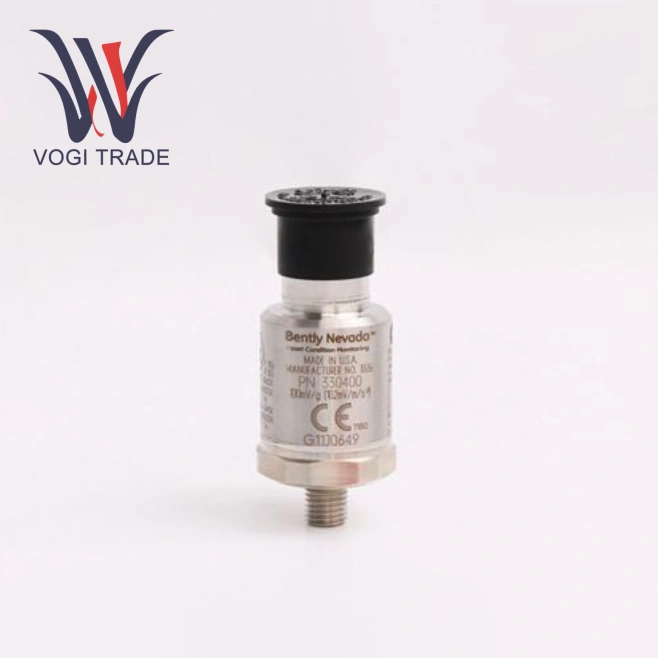

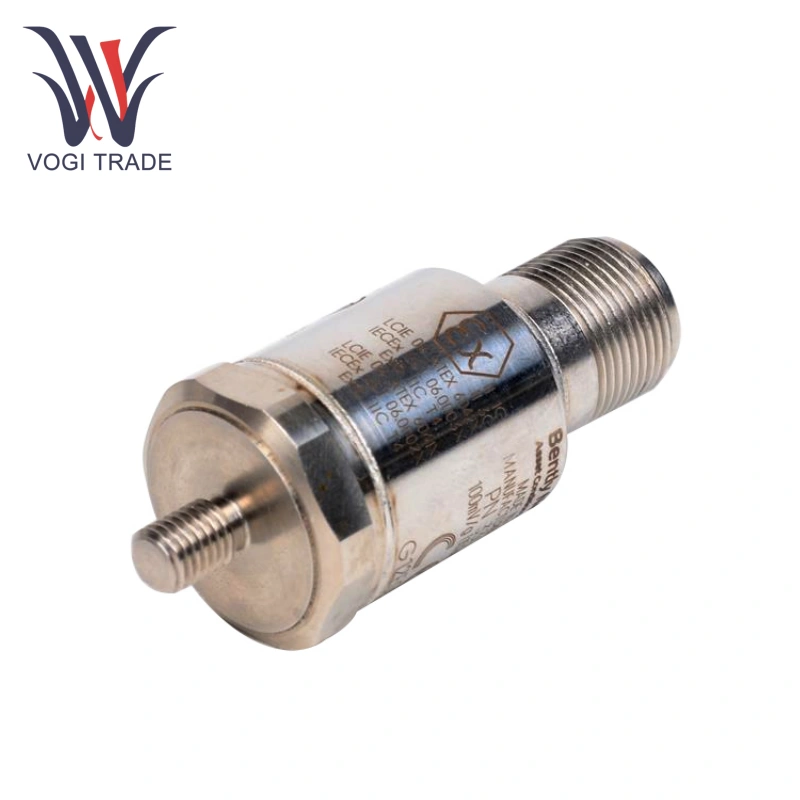

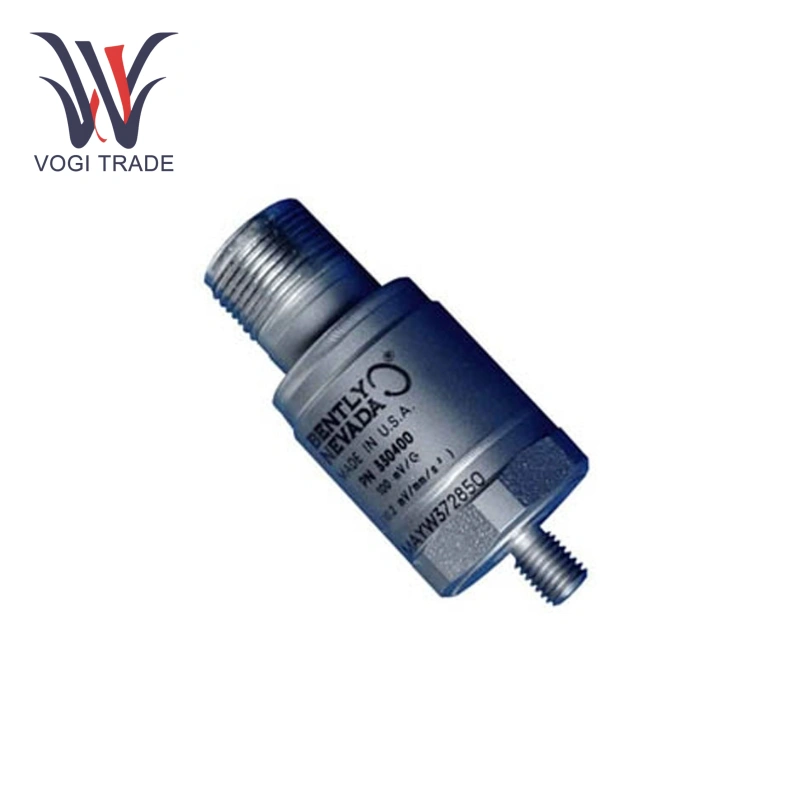

เบนท์ลี่ เนวาดา 330400-02-CN

ภาพรวมผลิตภัณฑ์

รุ่น: 330400-02-CN

ประเภทสินค้า: เครื่องวัดความเร่ง

ความไว: 10.2 มิลลิโวลต์/เมตร/วินาที² (100 มิลลิโวลต์/กรัม) ±5%

แอมพลิจูดเชิงเส้น: ±1% ถึง 490 ม./วินาที (50 ก.) สูงสุด

ระดับเสียงรบกวนบรอดแบนด์ (10 Hz ถึง 15 kHz): 0.039 ม./วินาที (0.004 ก.) rms

ช่วงการวัด: ±490 m/s² (±50 g)

การตอบสนองความถี่: 10–15,000 เฮิรตซ์ ±3 เดซิเบล

ช่วงอุณหภูมิ: -55°C ถึง +121°C

เกลียวยึด: M8 x 1 สตั๊ดแบบรวม

โครงสร้างทางกายภาพ

วัสดุ: ตัวเรือนสแตนเลส 316L

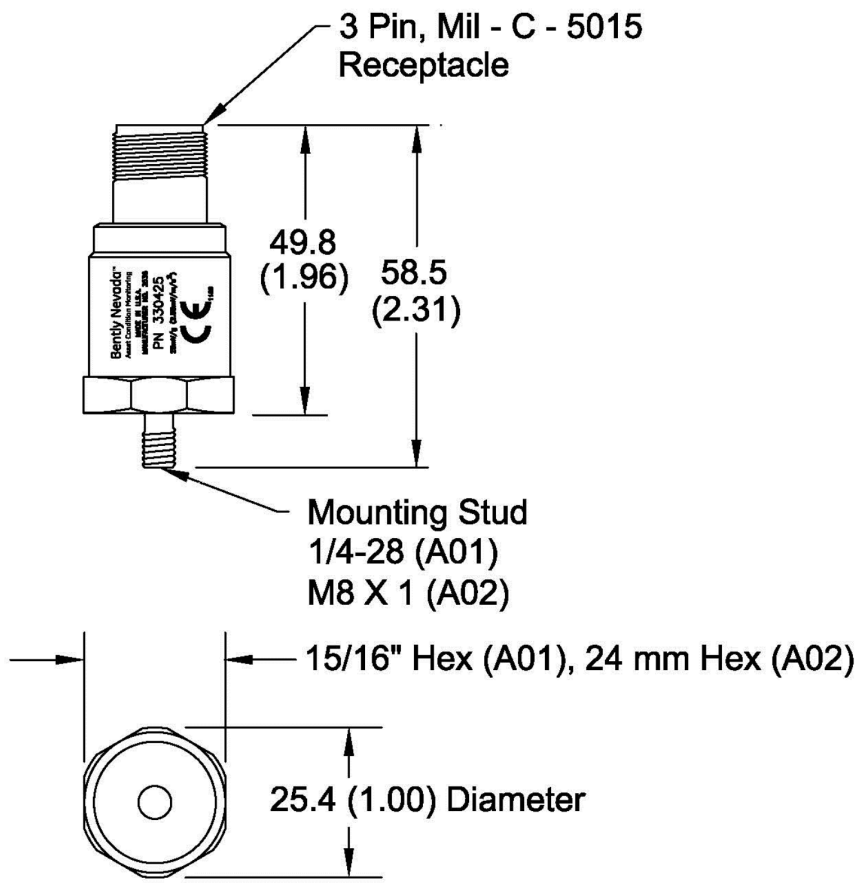

ขนาด: เส้นผ่านศูนย์กลาง 23 มม. × สูง 59 มม. (รวมกระดุม)

น้ำหนัก: 100 กรัม (ทั่วไป ไม่มีสายเคเบิล)

แรงบิดในการติดตั้ง: 4.1 N·m (3.0 ft·lb)

การวางแนวการติดตั้ง: มุมใดก็ได้

คุณสมบัติผลิตภัณฑ์

Bently Nevada 330400-02-CN ที่มีความไว 10.2 mV/m/s² (100 mV/g) และแอมพลิจูดเชิงเส้นที่ยอดเยี่ยม ทำให้วัดการเร่งการสั่นสะเทือนของอุปกรณ์ได้อย่างแม่นยำ และตรวจจับการเปลี่ยนแปลงของการสั่นเล็กน้อยระหว่างการทำงานได้ทันที

Bently Nevada 330400-02-CN ใช้สายสัญญาณด้านบนที่มีขั้วต่อ 3 พินเพื่อให้เข้าถึงได้ง่าย ในขณะที่การออกแบบสตั๊ดรวม M8 x 1 ด้านล่างปรับให้เข้ากับสถานการณ์การติดตั้งต่างๆ

Bently Nevada 330400-02-CN มีช่วงตอบสนองความถี่ 10 ถึง 15,000 Hz ครอบคลุมความถี่การสั่นสะเทือนของอุปกรณ์ต่างๆ ภายใต้สภาวะการทำงานที่แตกต่างกัน

การใช้งาน

การผลิตทางอุตสาหกรรม: Bently Nevada 330400-02-CN เหมาะสำหรับอุปกรณ์ เช่น มอเตอร์ พัดลม และเครื่องมือกล ด้วยการตรวจสอบการสั่นสะเทือน พารามิเตอร์การทำงานของอุปกรณ์สามารถปรับให้เหมาะสมเพื่อป้องกันความเสียหายที่เกิดจากการสั่นสะเทือน

การทำเหมืองพลังงาน: Bently Nevada 330400-02-CN ใช้ในการใช้งานต่างๆ เช่น อุปกรณ์การทำเหมืองถ่านหินและแท่นขุดเจาะน้ำมัน การตรวจสอบการสั่นสะเทือนแบบเรียลไทม์ช่วยให้มั่นใจได้ว่าการทำงานจะมีเสถียรภาพในสภาพแวดล้อมการทำงานที่ซับซ้อนและสมบุกสมบัน

การรับรองความปลอดภัยและข้อกำหนดการติดตั้ง

การรับรองการป้องกันการระเบิด:

ATEX/IECEx: รองรับโซน 0/1 และโซน 2 (ต้องตรงกับพารามิเตอร์เอนทิตี)

พารามิเตอร์ที่สำคัญ:

Ui = 28V, Ii = 150mA, Pi = 0.84W (โซน 0/1)

Ci = 10.8nF, Li = 0 (ขีดจำกัดความจุของสายเคเบิล/ตัวเหนี่ยวนำ)

ความไวต่อความเครียดพื้นฐาน:

หมายเลขซีเรียลไม่ได้ขึ้นต้นด้วย "G" (ผลิตก่อนปี 2004):

ต้องใช้อะแดปเตอร์ API (หมายเลขชิ้นส่วน 37439-02) ความไวลดลงเหลือ 0.0005 g/mtrain

ข้อควรระวังในการใช้งาน

ผลกระทบต่ออุณหภูมิ: ความไวโดยทั่วไปเปลี่ยนแปลง -11% ถึง +3% (ในช่วงอุณหภูมิการทำงานเต็มช่วง)

การจำกัดความถี่: การสั่นสะเทือน >15 kHz จะลดช่วงลงอย่างมาก (โดยเฉพาะใกล้กับเสียงสะท้อนของเซ็นเซอร์)

การปฏิบัติตามใบรับรอง: การติดตั้งต้องเป็นไปตามรูปวาด 167538 อย่างเคร่งครัด
