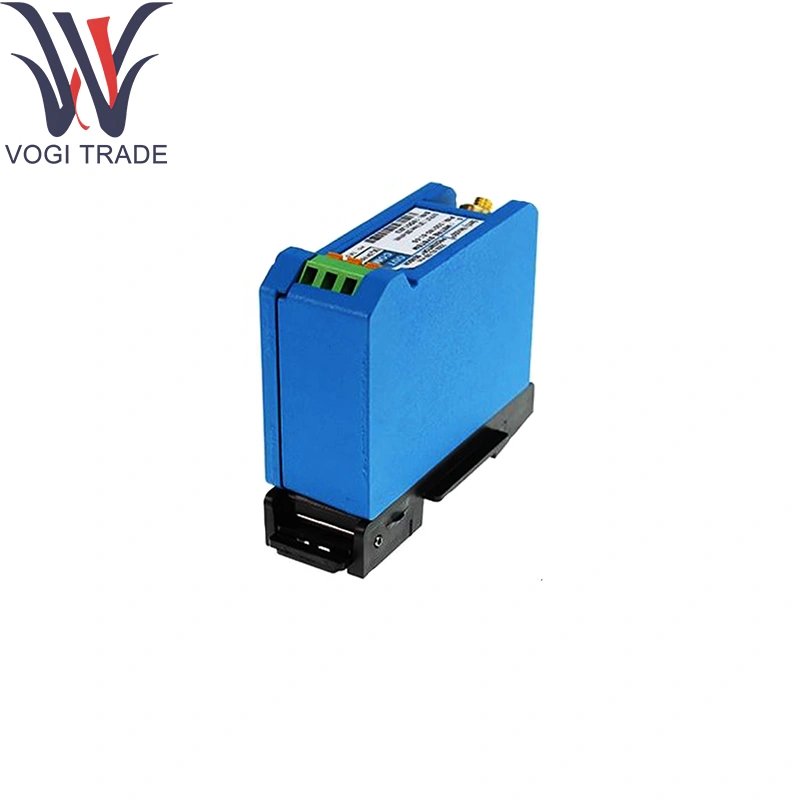

Bently Nevada 330380-90-00

การสั่งซื้อข้อมูล

การสั่งซื้อข้อมูลสำหรับโพรบ

3300 XL 8 mM Proximity Probes:

330101 3300 XL 8 มม. โพรบ 3/8-24 UNF

ด้ายไม่มีชุดเกราะ (2)

หมายเลขชิ้นส่วน AA-BB-CC-DD-EE

ตอบ: ตัวเลือกความยาวที่ไม่ได้ทำ

ความยาวที่ไม่ได้ทำจะต้องอยู่ที่น้อยกว่า 0.8 นิ้วน้อยกว่าความยาวเคส

สั่งซื้อเพิ่มขึ้น 0.L ใน

การกำหนดค่าความยาว:

ความยาวที่ไม่ได้รับการอ่านสูงสุด: 8.8 Inminimum ความยาวที่ไม่ได้ทำ: 0.0 นิ้ว

ตัวอย่าง: 0 4 = 0.4 นิ้ว

B: ตัวเลือกความยาวเคสโดยรวม

สั่งซื้อเพิ่มขึ้น 0.L นิ้ว

การกำหนดค่าเธรดมาตรฐาน: ความยาวเคสสูงสุด: 9.6 นิ้ว

ความยาวกรณีขั้นต่ำ: 0.8 นิ้ว

ตัวอย่าง: 2 4 = 2.4 นิ้ว

C: ตัวเลือกความยาวทั้งหมด

05 0.5 เมตร (1.6 ฟุต)

10 1.0 เมตร (3.3 ฟุต)

15 1.5 เมตร (4.9 ฟุต)

20 2.0 เมตร (6.6 ฟุต)

30 3.0 เมตร (9.8 ฟุต)

50 5.0 เมตร (16.4 ฟุต)

90 9.0 เมตร (29.5 ฟุต)

ตัวเลือกความยาวมิเตอร์สามารถใช้งานได้บนโพรบ 33010L และ Isdesigned สำหรับใช้กับเซ็นเซอร์ 9 เมตรเมตเมต

โพรบขนาด 5 เมตรได้รับการออกแบบให้ใช้งานกับตัวใกล้ 5 เมตร

เซ็นเซอร์เท่านั้น

D: ตัวเลือกตัวเชื่อมต่อและสายเคเบิล

01 coaxial clicklocconnector ขนาดเล็กพร้อม Connectoprotector สายเคเบิลมาตรฐาน

02 Miniature coaxial clicklocconnector, สายเคเบิลมาตรฐาน

11 ตัวเชื่อมต่อ coaxial clickLoc ขนาดเล็กพร้อมตัวป้องกันตัวเชื่อมต่อสายเคเบิลของเหลว

12 coaxial clicklocconnector ขนาดเล็ก, สายเคเบิลของฟลูอิด

E: ตัวเลือกการอนุมัติเอเจนซี่

00 ไม่จำเป็น

05 CSA, ATEX, IECEX Approvals

พารามิเตอร์ทางเทคนิค

อุณหภูมิการทำงาน:

หัวโพรบของเนวาดา 330380-90-00: –55 ° C ถึง +350 ° C

สายเคเบิล: –55 ° C ถึง +250 ° C (ฉนวนไฟเบอร์กลาสสูงอุณหภูมิสูง)

ช่วงช่องว่าง: 0.25–6 มม. (10–240mil), setpoint ทั่วไปที่ 1 มม.

ความไว: 100mV/µM ที่ –23V กระตุ้น (ผ่านการปรับเทียบจากโรงงาน)

ความเป็นเส้นตรง: ± 1% ของเต็มช่วงช่องว่างเชิงเส้น

การตอบสนองความถี่: DC สูงสุด 10kHz (–3db)

การกระตุ้น: –23VDC @ 8–12MA ผ่านคอนดิชั่นเนอร์Proximitor®สำหรับ Bently Nevada 330380-90-00

สายเคเบิล: 2-Conductor, ฉนวนไฟเบอร์กลาสอุณหภูมิสูง, โล่สแตนเลสถักถัก

ตัวเชื่อมต่อ: มินิ-ดินสอ 10 พินหรือวงกลม MIL เสริมสำหรับการเก็บรักษาอุณหภูมิสูง

ฟังก์ชั่นผลิตภัณฑ์

แปลงช่องว่างทางอากาศนาทีเปลี่ยนเป็นสัญญาณแรงดันไฟฟ้าโดยใช้เนวาดา 330380-90-00 การออกแบบอุณหภูมิสูงที่ทนทานช่วยให้สามารถตรวจสอบการกวาดล้างและการสั่นสะเทือนที่เชื่อถือได้ซึ่งโพรบแบบดั้งเดิมล้มเหลวโดยให้ข้อมูลแบบเรียลไทม์ไปยังระบบการป้องกัน

พื้นที่แอปพลิเคชัน

การตรวจสอบไอเสียก๊าซ -Turbine: การติดตามการกวาดล้างในส่วนที่ร้อนด้วย Bently Nevada 330380-90-00

ฝาครอบแบริ่งไอน้ำแบบทุ่มน้ำ: การวัดช่องว่างที่อยู่อาศัยที่อยู่อาศัยอุณหภูมิสูง

กระบวนการเครื่องทำความร้อนและเตาเผา: การตรวจจับตำแหน่งเพลาผ่านเนวาดา 330380-90-00in ท่อที่มีเส้นแช่แข็ง

เครื่องปฏิกรณ์ปิโตรเคมี: การตรวจสอบการหมุนภายในเกิน 200 ° C

ทดสอบการวิจัย: แท่นขุดเจาะอุณหภูมิสูงสำหรับการพัฒนาอากาศยาน
