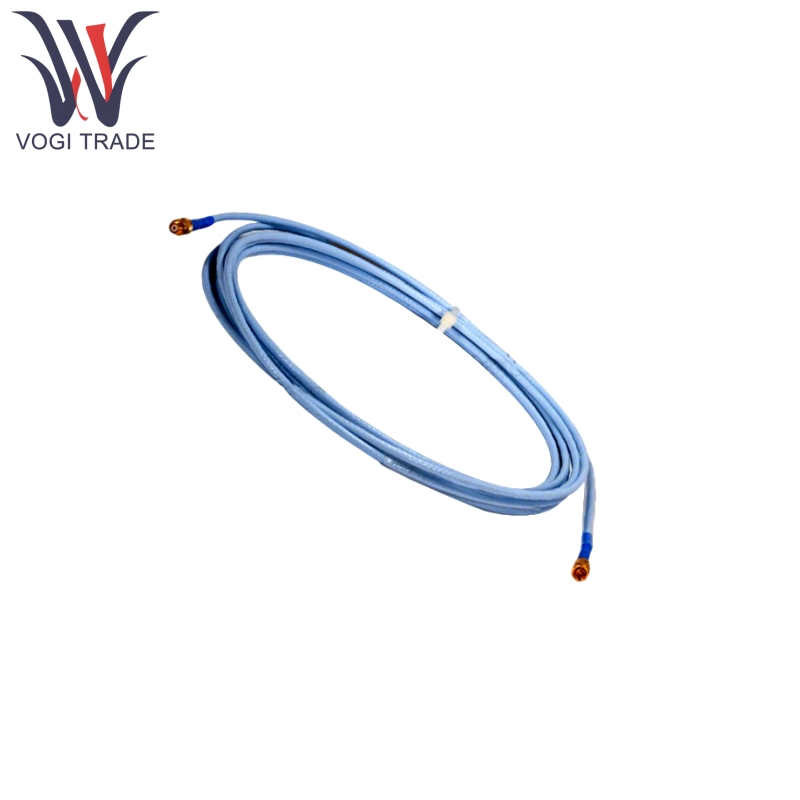

แบรนด์: Bently Nevadaคำอธิบาย: ช่วงต่ออุณหภูมิขยาย (ETR) สายเคเบิลส่วนขยายเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 330190-085-00-05 เป็นสายเคเบิลขยายช่วงอุณหภูมิ (ETR) ขยายจากซีรีย์ 3300 XL ซึ่งเป็นองค์ประกอบหลักของระบบเซ็นเซอร์ความใกล้ชิด 3300 XL 8MM และใช้ในการเชื่อมต่อโพรบ ETR 8 มม. เข้ากับเซ็นเซอร์ใกล้เคียง
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
330190-085-00-05 |
| หมายเลขสั่งซื้อ |
330190-085-00-05 |
| แคตตาล็อก |
3300xl |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา (สหรัฐอเมริกา) |
| รหัส HS |
9031809090 |
| มิติ |
8.5m |
| น้ำหนัก |
0.3kg |
คุณสมบัติของผลิตภัณฑ์
Bently Nevada 330190-085-00-05 มีความทนทานต่ออุณหภูมิสูงและสามารถใช้เป็นสายเคเบิล ETR สำหรับการทำงานที่มั่นคงจาก-52 ° C ถึง + 260 ° C (-62 ° F ถึง + 500 ° F) ไกลเกินกว่าสายเคเบิลมาตรฐาน (177 ° C
Bently Nevada 330190-085-00-05 มีการก่อสร้างสามแกน75Ωฉนวน PFA เพื่อลดการสูญเสียสัญญาณและการออกแบบ cableloc ที่ได้รับการจดสิทธิบัตรซึ่งให้ความต้านทานแรงดึง 330N (75lbf)
Bently Nevada 330190-085-00-05 ติดตั้งตัวเชื่อมต่อ clickloc ชุบทองที่ต้องใช้เพียงการรัดนิ้ว (“ คลิก” สำหรับการล็อค) ไม่จำเป็นต้องใช้เครื่องมือและตัวเชื่อมต่อเป็นกลไกการล็อค
Bently Nevada 330190-085-00-05 คือ CSA, ATEX และ IECEX ที่ได้รับการรับรองสำหรับใช้ในโซน 2, ส่วนที่ 2 และพื้นที่อันตรายอื่น ๆ เพื่อให้เป็นไปตามกฎระเบียบที่ป้องกันการระเบิดและความปลอดภัย
แอปพลิเคชันผลิตภัณฑ์
การตรวจสอบอุปกรณ์อุตสาหกรรมอุณหภูมิสูง:
Bently Nevada 330190-085-00-05 เหมาะสำหรับการสั่นสะเทือน (เรเดียล/แกน) และการวัดตำแหน่งเพลาบนกังหัน, กังหันก๊าซ, ปั๊มอุณหภูมิสูง ฯลฯ โดยเฉพาะอย่างยิ่งในสถานการณ์ที่อุณหภูมิแวดล้อมของโพรบหรือสายเคเบิลเกิน 177 ° C;
แอปพลิเคชันพื้นที่อันตราย:
Bently Nevada 330190-085-00-05 สามารถใช้ในโซน 2 ส่วนที่ 2 พื้นที่อันตราย (สภาพแวดล้อมที่มีก๊าซหรือก๊าซไวไฟหรือระเบิด) ในอุตสาหกรรมปิโตรเลียมเคมีและพลังงานต้องขอบคุณ CSA, ATEX และการอนุมัติ IECEX
Keyphasor และการตรวจสอบความเร็ว:
Bently Nevada 330190-085-00-05 รองรับสัญญาณอ้างอิง Keyphasor และการวัดความเร็วซึ่งเหมาะสำหรับความต้องการการตรวจสอบที่มีความแม่นยำสูง
พารามิเตอร์ผลิตภัณฑ์
ความต้านทาน DC (R_CORE ระหว่างตัวนำกลาง) 1.87 ±0.28Ω (สำหรับความยาว 8.5 ม.)
ความต้านทาน DC (r_jacket ระหว่างตัวนำภายนอก) 0.56 ±0.11Ω (สำหรับความยาว 8.5 ม.)
ความจุ 69.9 pf/m (21.3 pf/ft) (ทั่วไป)
ความต้านทานลักษณะ75Ω (โครงสร้างสามแกน)
ความยาวสูงสุดของการเดินสายสนาม 305 เมตร (1,000 ฟุตเชื่อมต่อใกล้กับการตรวจสอบ)
ช่วงการทำงาน/อุณหภูมิการจัดเก็บอุณหภูมิ -52 ° C ถึง +260 ° C (-62 ° F ถึง +500 ° F)
RFI/EMI Immunity เป็นไปตามการทำเครื่องหมาย CE ของยุโรปทนต่อการรบกวนความถี่วิทยุโดยไม่ต้องป้องกันพิเศษ
แรงบิดของตัวเชื่อมต่อสูงสุด 0.565 N ・ m (5 ใน ・ lbf) (การรัดนิ้วให้เพียงพอ)
แรงดึง (สายเคเบิลไปยังขั้วต่อ) 270 N (60 lbf)
การสั่งซื้อข้อมูล
| แบบอย่าง |
330190 | รุ่นพื้นฐานแสดงสายเคเบิลส่วนขยาย 3300 XL ETR |
| ตัวเลือกความยาวสายเคเบิล |
085 | 8.5 เมตร (27.9 ฟุต) |
| ตัวเลือกสายเคเบิล |
00 | สายเคเบิลมาตรฐาน |
| ตัวเลือกการอนุมัติของหน่วยงาน |
05 | CSA, ATEX, IECEX Approvals |
