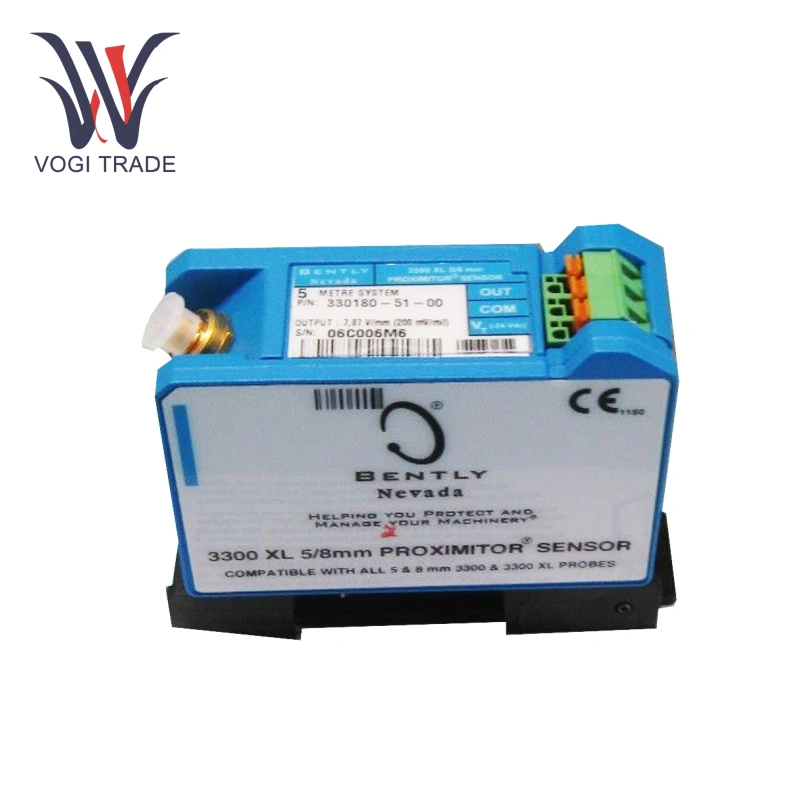

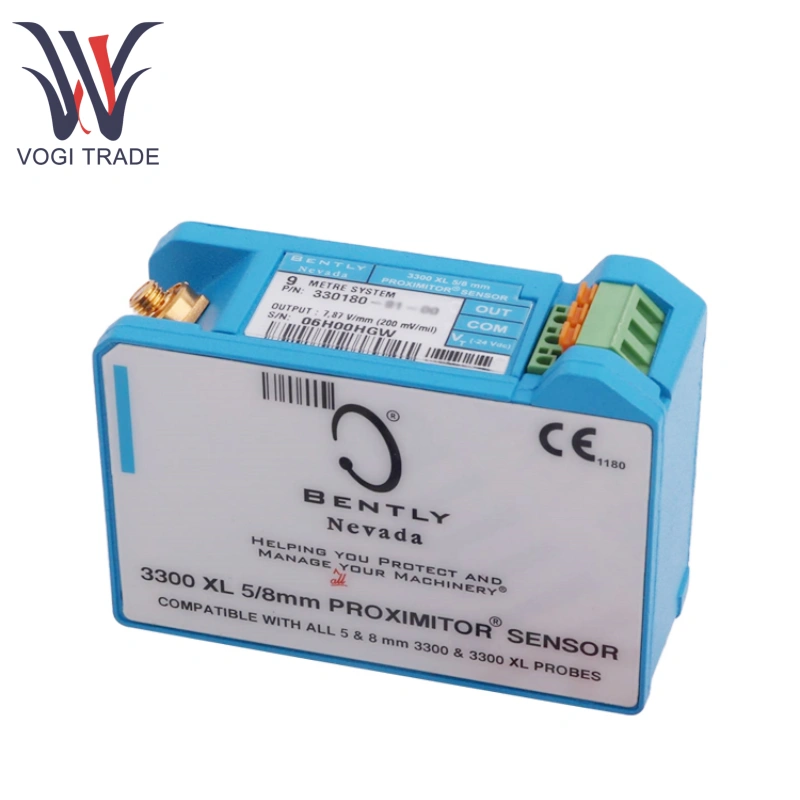

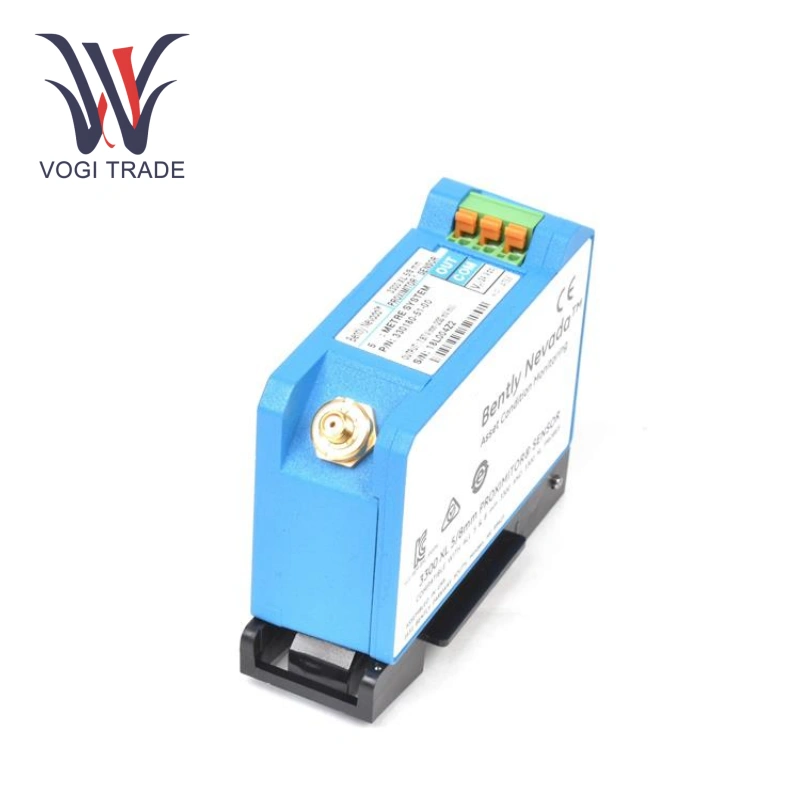

เบนท์ลี่ เนวาดา 330180-90-05

ภาพรวมผลิตภัณฑ์

รุ่น: 330180-90-05

ประเภทผลิตภัณฑ์: พรอกซิมิตี้เซนเซอร์ ซีรีส์ 3300 XL

ช่วงการวัด: เข้ากันได้กับโพรบขนาดต่างๆ สำหรับช่วงการวัดที่แตกต่างกัน

สัญญาณเอาท์พุต: 0-10Vdc, 4-20mA (บางรุ่นรองรับเอาต์พุตคู่)

ความไว: 50mV/มิล (2mV/µm)

การตอบสนองความถี่: 5Hz ถึง 10kHz

ความยาวสายเคเบิล: 1 ม. (3.3 ฟุต) โดยบางรุ่นมีความยาวระบบสูงสุด 5.0 ม. (16.4 ฟุต)

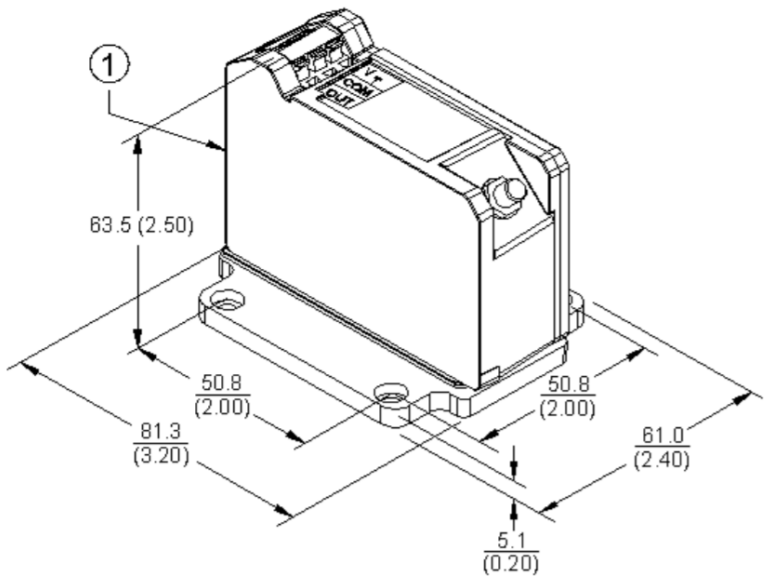

วิธีการติดตั้ง: ราง DIN หรือแผงยึดแบบดั้งเดิม

อุณหภูมิในการทำงาน: -55°C ถึง 175°C (แตกต่างกันเล็กน้อยระหว่างรุ่น)

อุณหภูมิในการจัดเก็บ: -51°C ถึง +105°C (แตกต่างกันเล็กน้อยระหว่างรุ่น)

แหล่งจ่ายไฟ: 24Vdc

คุณสมบัติผลิตภัณฑ์

ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง: Bently Nevada 330180-90-05 มีภูมิคุ้มกันสูงต่อการรบกวนด้วยคลื่นความถี่วิทยุ (RFI) โดยจะทำงานได้ตามปกติในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อน เช่น ตู้ไฟเบอร์กลาส และไม่ได้รับผลกระทบจากสัญญาณ RF ในบริเวณใกล้เคียง

ความสามารถในการปรับให้เข้ากับอุณหภูมิได้กว้าง: Bently Nevada 330180-90-05 ทำงานได้ตามปกติในช่วงอุณหภูมิกว้างตั้งแต่ -55°C ถึง 175°C เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงที่หลากหลาย

เอาท์พุตที่ยืดหยุ่น: รุ่นที่เลือก Bently Nevada 330180-90-05 มีตัวเลือกเอาต์พุตคู่ของแรงดันหรือกระแส ทำให้สามารถเลือกได้อย่างยืดหยุ่นตามความต้องการของระบบการตรวจสอบที่แตกต่างกัน เพิ่มความเข้ากันได้และง่ายต่อการรวมเข้ากับระบบที่มีอยู่

การใช้งาน

พลังงานและพลังงาน: Bently Nevada 330180-90-05 ใช้ในกังหันไอน้ำ เครื่องกำเนิดไฟฟ้า และอุปกรณ์อื่นๆ เพื่อตรวจสอบการสั่นสะเทือนและการกระจัดของเพลา เพื่อให้มั่นใจว่าการผลิตพลังงานมีเสถียรภาพ

ปิโตรเคมี: Bently Nevada 330180-90-05 ติดตั้งบนอุปกรณ์หลัก เช่น คอมเพรสเซอร์และปั๊ม โดยจะตรวจสอบการสั่นสะเทือนและการเปลี่ยนแปลงตำแหน่งระหว่างการทำงาน ช่วยให้สามารถตรวจจับความล้มเหลวของอุปกรณ์ที่อาจเกิดขึ้นได้ทันเวลา

ขั้นตอนการติดตั้ง

ยึดเซ็นเซอร์เข้ากับราง DIN (ไม่ต้องใช้เครื่องมือพิเศษ)

การเชื่อมต่อโพรบและสายเคเบิลต่อขยาย: ใช้ขั้วต่อ ClickLoc แบบขันให้แน่น (เสียง "คลิก" บ่งบอกว่ากำลังขันแน่น) ขั้วต่อมีกลไกการล็อคเพื่อป้องกันการคลายตัว

การเดินสายไฟภาคสนาม: แนะนำ: ใช้สายเคเบิลสามสายแบบมีฉนวน 3 ตัวนำ 0.2 ถึง 1.5 มม.² (16 ถึง 24 AWG) ที่มีความยาวสูงสุด 305 เมตร ให้ความสนใจกับการลดทอนสัญญาณความถี่สูงเมื่อเดินสายไฟ (ดูรูปที่ 10 และ 12)
