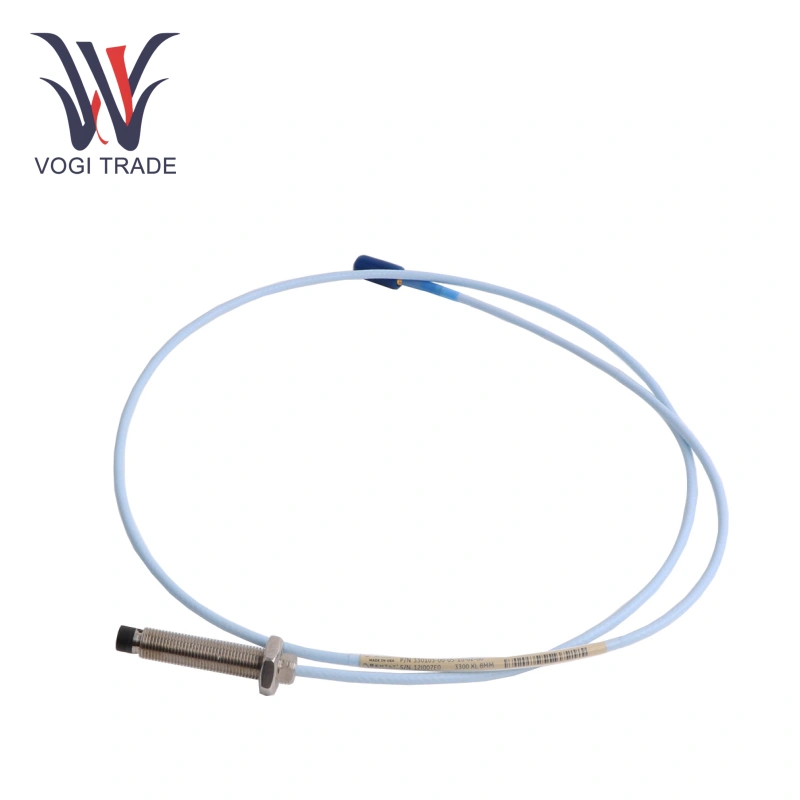

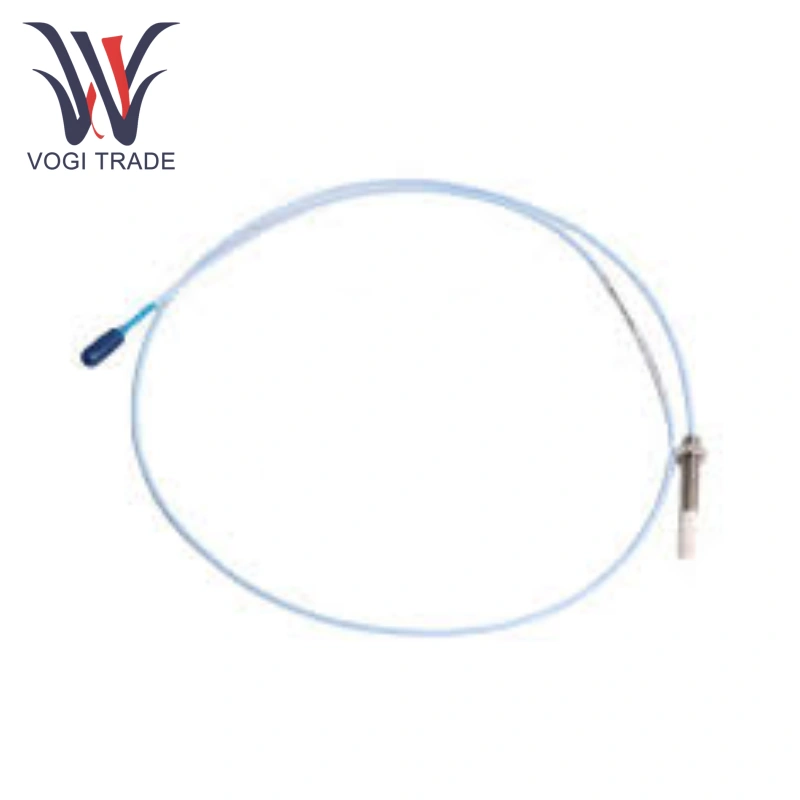

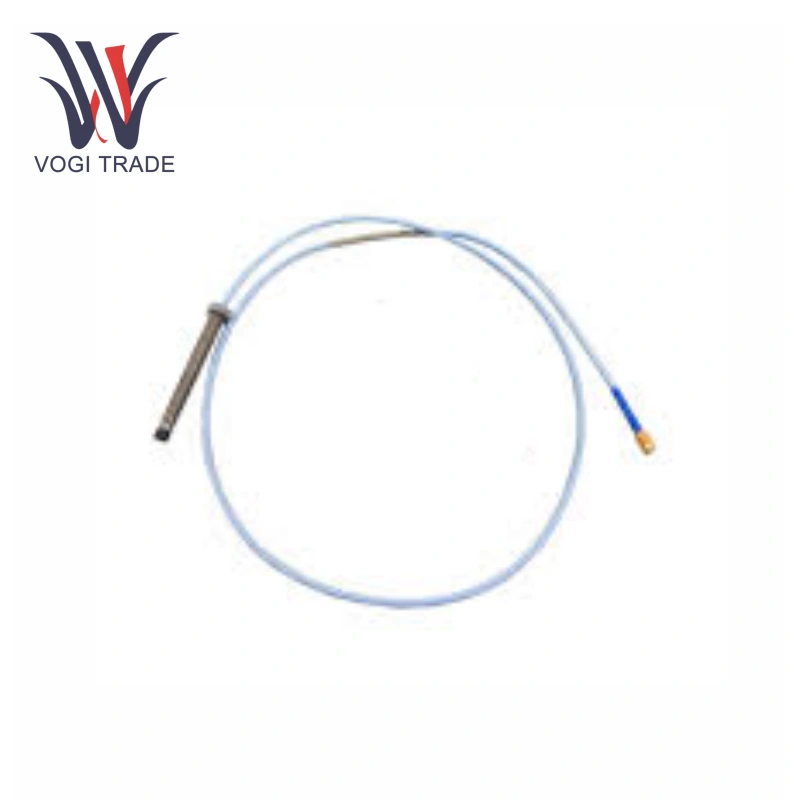

เบนท์ลี่ เนวาดา 330173-00-02-20-02-05

ภาพรวมผลิตภัณฑ์

ขนาดเกลียว: M8 × 1 (เกลียวเมตริก)

วัสดุตัวเรือน: สแตนเลส AISI 303/304

วัสดุปลายโพรบ: โพลีฟีนิลีนซัลไฟด์ (PPS)

ประเภทสายเคเบิล: ฉนวนโคแอกเชียล75Ω, ฉนวนเอทิลีนโพรพิลีนฟลูออริเนต (FEP)

ความยาวไม่มีเกลียว: 0 มม. (≤ ความยาวตัวเรือน - 20 มม.)

ความยาวตัวเรือนทั้งหมด: 20 มม

ความยาวสายเคเบิล: 2.0 ม. (ความคลาดเคลื่อน +20%, -0%)

ความต้านแรงดึง: 222 นิวตัน

รัศมีการโค้งงอขั้นต่ำ: 25.4 มม. (1.0 นิ้ว)

น้ำหนัก: 323 ก. (11.39 ออนซ์)

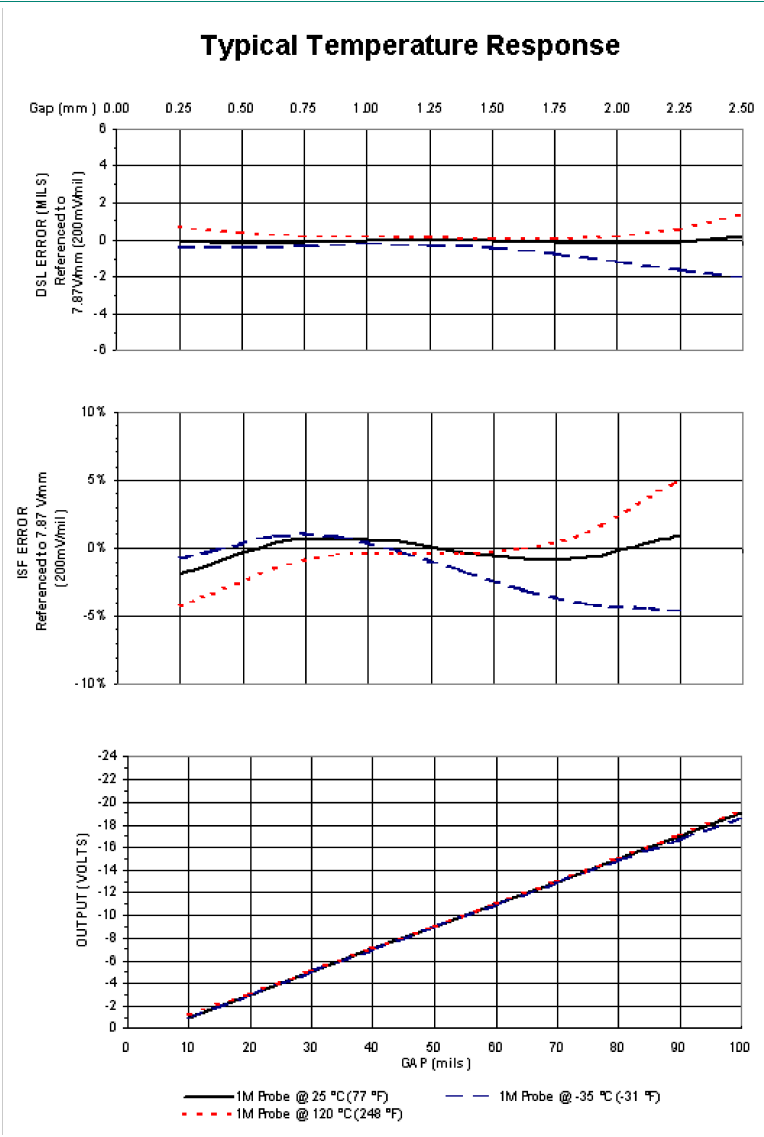

ช่วงเชิงเส้น: 0.25–2.3 มม. (10–90 mils)

การตั้งค่าช่องว่างที่แนะนำ: 1.27 มม. (50 มิล)

สเกลแฟคเตอร์ส่วนเพิ่ม: 7.87 V/มม. ±6.5%

ความต้านทานกระแสตรง (สายเคเบิล 2 ม.): 7.73 ± 0.50 Ω

การตอบสนองความถี่: 0–10 กิโลเฮิร์ตซ์ (+0, -3 เดซิเบล)

ขนาดเป้าหมายขั้นต่ำ: เส้นผ่านศูนย์กลาง 15.2 มม. (เป้าแบน)

เส้นผ่านศูนย์กลางเพลาขั้นต่ำ: 50.8 มม. (แนะนำ ≥76.2 มม.)

คุณสมบัติผลิตภัณฑ์

การวัดที่แม่นยำ: Bently Nevada 330173-00-02-20-02-05 ด้วยความไวสูงถึง -400mV/mil และความแม่นยำ ±1% ของเต็มสเกล ทำให้สามารถตรวจจับการเปลี่ยนแปลงเล็กน้อยในการสั่นหรือการเคลื่อนตัวของอุปกรณ์ได้

เข้ากันได้: ส่วนประกอบ Bently Nevada 330173-00-02-20-02-05 สามารถเข้ากันได้แบบย้อนหลังและเปลี่ยนได้กับระบบเซ็นเซอร์ 5 มม. และ 8 มม. ที่ไม่ใช่ XL 3300 Series อื่น ๆ ซึ่งอำนวยความสะดวกในการอัพเกรดและบำรุงรักษาอุปกรณ์

การปกป้องสูง: Bently Nevada 330173-00-02-20-02-05 ตรงตามมาตรฐานการป้องกันระดับสูง เช่น IP68 ป้องกันการบุกรุกของฝุ่นและน้ำได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้แม้ในสภาพแวดล้อมที่รุนแรง

การใช้งาน

ปิโตรเคมี: Bently Nevada 330173-00-02-20-02-05 สามารถติดตั้งบนอุปกรณ์หลัก เช่น คอมเพรสเซอร์และปั๊ม เพื่อติดตามการสั่นสะเทือนและการเปลี่ยนแปลงตำแหน่งระหว่างการทำงานแบบเรียลไทม์ โดยระบุได้ทันทีถึงความล้มเหลวของอุปกรณ์ที่อาจเกิดขึ้น เช่น ความล้มเหลวของซีลและการสึกหรอของแบริ่ง

การผลิตทางอุตสาหกรรม: Bently Nevada 330173-00-02-20-02-05 เหมาะสำหรับมอเตอร์ เครื่องมือกล พัดลม และอุปกรณ์อื่นๆ เพื่อตรวจสอบการสั่นสะเทือนและการเคลื่อนตัว เพื่อป้องกันความเสียหายของอุปกรณ์ที่เกิดจากการสั่นสะเทือน

ตัวเชื่อมต่อและการติดตั้ง

ประเภทตัวเชื่อมต่อ: ทองเหลืองชุบทอง ClickLoc

แรงบิดในการติดตั้ง:

ตัวเรือนโพรบ: 5.1 N·m (แนะนำ), 7.3 N·m (สูงสุด)

ตัวเชื่อมต่อ: นิ้วแน่น (คลิกล็อค)

ขีดจำกัดการขันเกลียว: M8×1 สูงสุด 12 มม

ข้อกำหนดระยะห่างของโพรบ:

การสั่นสะเทือนในแนวรัศมี ≥ 38 มม. (ป้องกันสัญญาณรบกวน < 50 mV)

ตำแหน่งแกน ≥ 40 มม
