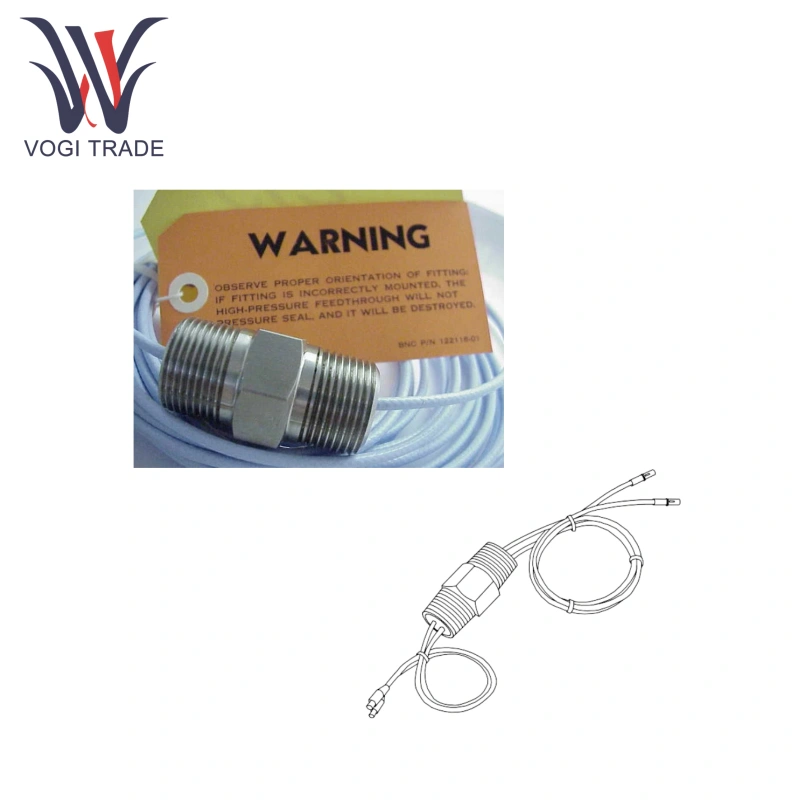

แบรนด์: Bently Nevadaคำอธิบาย: HP Feedthroughเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 330161-04-85-11-94-01-02 เป็นอุปกรณ์ Feedthrough แรงดันสูงสามแกนสามแกนสำหรับการตรวจสอบสภาพเครื่องจักรหมุนและเป็นส่วนประกอบสำคัญของระบบตรวจสอบ 3300 XL มันถูกใช้เป็นหลักในการส่งสัญญาณและแยกสัญญาณเซ็นเซอร์วนวนสามแกนในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่มีแรงดันไฟฟ้าสูง
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
330161-04-85-11-94-01-02 |
| หมายเลขสั่งซื้อ |
330161-04-85-11-94-01-02 |
| แคตตาล็อก |
3300xl |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
8414909090 |
| มิติ |
15*15*5 ซม. |
| มิติการบรรจุ |
18*18*8 ซม. |
| น้ำหนัก |
0.9kg |
เซ็นเซอร์ที่เข้ากันได้: เข้ากันได้กับเซ็นเซอร์ Eddy-Current Series Nevada 3300 XL Series
ช่องสัญญาณ: สามช่องทางอิสระสำหรับการส่งสัญญาณในแกน X, Y และ Z
ช่วงอุณหภูมิการทำงาน: -26 ° C ถึง 121 ° C (-15 ° F ถึง 250 ° F) กำหนดโดยตัวเลือกโอริง (DD = 94) ช่วงอุณหภูมิขึ้นอยู่กับวัสดุโอริง
คะแนนความดันสูงสุด: 2.76 MPa (400 psi)
ขีด จำกัด ความชื้น: การไม่รวม 100%
รัศมีการโค้งงอขั้นต่ำ: 25.4 มม. (1.00 นิ้ว)
วัสดุ: อุปกรณ์คือ 303 สแตนเลส
คุณสมบัติของผลิตภัณฑ์
Bently Nevada 330161-04-85-11-94-01-02 การใช้เทคโนโลยีการป้องกันแม่เหล็กไฟฟ้าขั้นสูงและการออกแบบฉนวนกันความร้อนมันต่อต้านการรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่งและสภาพแวดล้อมแรงดันสูงที่พบในสภาพแวดล้อมอุตสาหกรรม
Bently Nevada 330161-04-85-11-94-01-02 มีสามช่องทางอิสระพร้อมกันและส่งสัญญาณอย่างแม่นยำไปตามแกนสามแกนทำให้มั่นใจได้ว่าการตรวจสอบการสั่นสะเทือนที่ซับซ้อนและเงื่อนไขการกระจัดในอุปกรณ์
Bently Nevada 330161-04-85-11-94-01-02 สามารถทนต่อสภาพแวดล้อมที่มีแรงดันสูงได้เหมาะสำหรับการตรวจสอบอุปกรณ์แรงดันสูงเช่นกังหันไอน้ำแรงดันสูงและคอมเพรสเซอร์แรงดันสูง
แอปพลิเคชัน
Bently Nevada 330161-04-85-11-94-01-02 สามารถใช้ในการตรวจสอบการสั่นสะเทือนของเพลาและการเคลื่อนที่ตามแนวแกนในอุปกรณ์เช่นกังหันไอน้ำและเครื่องกำเนิดไฟฟ้า
Bently Nevada 330161-04-85-11-94-01-02 เหมาะสำหรับระบบการตรวจสอบสำหรับอุปกรณ์สำคัญเช่นคอมเพรสเซอร์แบบแรงเหวี่ยงและปั๊มแรงดันสูงทำให้สามารถตรวจสอบสถานะแบบเรียลไทม์ของอุปกรณ์ภายใต้สภาวะแรงดันสูงและการทำงานที่ซับซ้อน

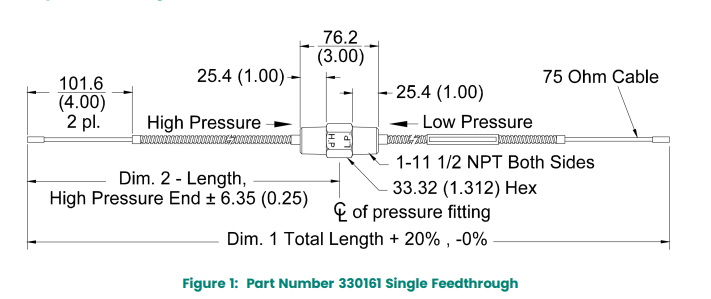

กราฟและตัวเลข
การติดตั้งและความเข้ากันได้
โดยทั่วไปแล้วด้านแรงดันสูง (ภายในของเครื่อง) จะมีตัวเชื่อมต่อหญิง (EE = 01) ในขณะที่ด้านแรงดันต่ำ (ภายนอก) มีขั้วต่อชาย (FF = 02) เพื่อรองรับโพรบมาตรฐานและเซ็นเซอร์ใกล้เคียง
โอริงเสริม (DD = 94) ได้รับการออกแบบมาสำหรับสภาพแวดล้อมน้ำมันและก๊าซทำให้มั่นใจได้ว่าซีลที่เชื่อถือได้เมื่อสัมผัสกับก๊าซธรรมชาติหรือน้ำมันกังหัน
