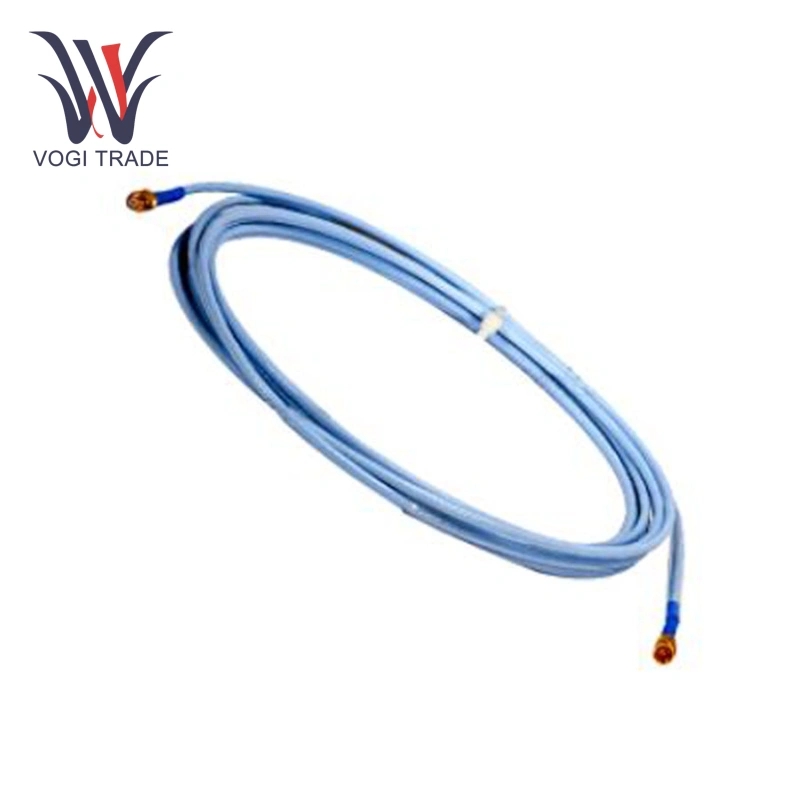

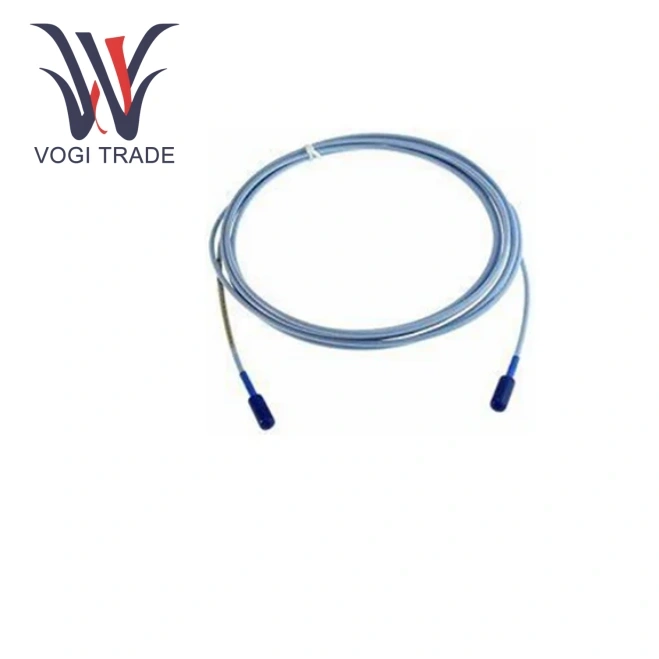

ยี่ห้อ: Bently Nevadaคำอธิบาย: สายต่อสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นBently Nevada 330130-085-00-00 เป็นสายต่อที่ออกแบบมาโดยเฉพาะสำหรับระบบตรวจสอบเครื่องจักรแบบหมุน และเป็นอุปกรณ์เสริมหลักสำหรับซีรีส์ 3300 XL โดยหลักแล้วจะใช้ในการเชื่อมต่อโพรบกระแสวน 8 มม. หรือ 5 มม. เข้ากับแอมพลิฟายเออร์ส่วนหน้า เพื่อให้มั่นใจว่าสัญญาณสำคัญ เช่น การสั่นของอุปกรณ์และการเคลื่อนตัวที่รวบรวมโดยโพรบจะถูกส่งไปยังแอมพลิฟายเออร์ส่วนหน้าอย่างเสถียร
| ผลิต |
เบนท์ลี่เนวาดา |
| หมายเลขรุ่น |
330130-085-00-00 |
| หมายเลขการสั่งซื้อ |
330130-085-00-00 |
| แคตตาล็อก |
3300เอ็กแอล |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
8537101190 |
| มิติ |
18*18*8ซม |
| มิติการบรรจุ |
21*21*10ซม |
| น้ำหนัก |
1กก |
พารามิเตอร์ประสิทธิภาพ
ลักษณะทางไฟฟ้า:
ความต้านทานไฟฟ้ากระแสตรง:
RCORE (ตัวนำตรงกลางถึงตัวนำกลาง): 1.87 ± 0.28 Ω
RJACKET (ตัวนำด้านนอกถึงตัวนำด้านนอก): 0.56 ± 0.11 Ω
ความจุ: 69.9 pF/m (21.3 pF/ft) โดยทั่วไป
การเดินสายไฟภาคสนาม: ยอมรับสายไฟขนาด 0.2 ถึง 1.5 มม.² (16 ถึง 24 AWG); แนะนำให้ใช้สายเคเบิลหุ้มฉนวน 3 ตัวนำ ความยาวสูงสุดถึงเซนเซอร์: 305 ม. (1000 ฟุต) อย่างไรก็ตาม ควรพิจารณาการลดทอนสัญญาณความถี่สูงด้วย
ลักษณะทางกล:
รัศมีการโค้งงอขั้นต่ำ: 25.4 มม. (1.0 นิ้ว) หลีกเลี่ยงการโค้งงอมากเกินไปเพื่อหลีกเลี่ยงความเสียหายต่อสายเคเบิล
แรงบิดของตัวเชื่อมต่อ: สูงสุด 0.565 N·m (5 in·lbf); แนะนำให้ใช้นิ้วแน่น ช่วงอุณหภูมิ:
อุณหภูมิการทำงานและการเก็บรักษา: -52°C ถึง +177°C
คุณสมบัติอื่นๆ:
การตอบสนองความถี่: 0 ถึง 10 kHz, +0, -3 dB (พร้อมสายเคเบิลสนาม 305 ม.)
ความทนทาน: ความต้านแรงดึง: 270 N (60 lbf) ที่โพรบนำไปสู่ขั้วต่อสายเคเบิลต่อขยาย
คุณสมบัติผลิตภัณฑ์
ความแม่นยำและความเสถียรสูง: Bently Nevada 330130-085-00-00 ใช้มาตรความเร่ง MEMS และวงจรปรับสภาพสัญญาณ ข้อผิดพลาดในการวัดความเร็วการสั่นสะเทือนน้อยกว่า 0.5% ของขนาดเต็ม โดยมีค่าสัมประสิทธิ์การดริฟท์อุณหภูมิต่ำ (±0.03% FS/°C)
ความสามารถในการปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง: Bently Nevada 330130-085-00-00 ใช้ตัวเรือนสแตนเลสสตีลและระดับการป้องกัน IP67 ช่วยให้สามารถติดตั้งได้โดยตรงในสภาพแวดล้อมอุตสาหกรรมที่มีความชื้น มีฝุ่นมาก หรือมีการกัดกร่อนเล็กน้อย
ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง: Bently Nevada 330130-085-00-00 เกราะป้องกันแม่เหล็กไฟฟ้าในตัวและการกรอง RC ป้องกันการรบกวนความถี่สูงจากอุปกรณ์ เช่น อินเวอร์เตอร์และมอเตอร์
การใช้งาน
Bently Nevada 330130-085-00-00 ใช้กันอย่างแพร่หลายในอุปกรณ์หมุนเวียนที่สำคัญในอุตสาหกรรมพลังงาน ปิโตรเคมี โลหะวิทยา และการผลิตกระดาษ การรวบรวมและวิเคราะห์ข้อมูลการสั่นสะเทือนช่วยเตือนล่วงหน้าถึงความล้มเหลวของอุปกรณ์
หมายเหตุ
หมายเหตุเอกสาร 8: สายเคเบิลมีเทปซิลิโคน (เป็นทางเลือกแทนตัวป้องกันขั้วต่อ) แต่ไม่แนะนำสำหรับการใช้งานที่สัมผัสกับน้ำมันเทอร์ไบน์
ข้อสงวนสิทธิ์: Bently Nevada จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการรั่วไหลของโพรบ ผู้ใช้มีหน้าที่รับผิดชอบในการควบคุมของเหลวและก๊าซอย่างปลอดภัย
ผลกระทบต่อประสิทธิภาพ: การเปลี่ยนแปลงของอุณหภูมิอาจเปลี่ยนแปลงความต้านทานและความจุ ซึ่งส่งผลต่อความแม่นยำของสัญญาณ เพื่อประสิทธิภาพสูงสุด เอกสารแนะนำให้ใช้ภายในช่วงอุณหภูมิมาตรฐาน (0°C ถึง 45°C)
