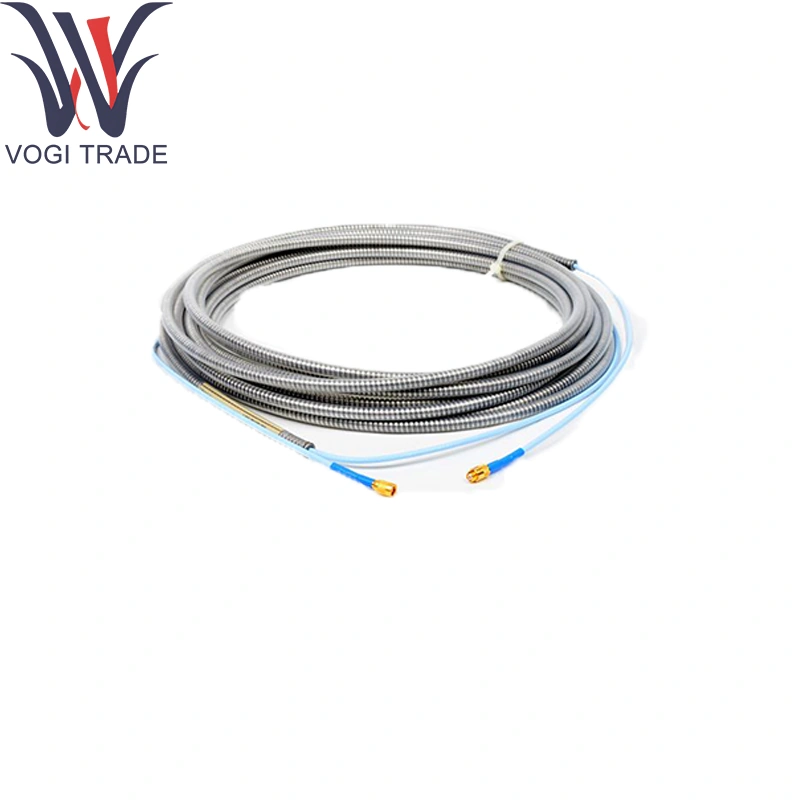

Bently Nevada 330130-080-01-00

การสั่งซื้อข้อมูล

3300 XL 8 mM Proximity Probes:

330101 3300 XL 8 มม. โพรบ, 3/8-24 เธรด UNF, ไม่มีชุดเกราะ (2)

330102 3300 XL 8 มม. โพรบ, 3/8-24 เธรด UNF, มีเกราะ (2)

หมายเลขชิ้นส่วน AA-BB-CC-DD-EE

ตอบ: ตัวเลือกความยาวที่ไม่ได้ทำ

สั่งซื้อเพิ่มขึ้น 0.1 นิ้ว

การกำหนดค่าความยาว:

ความยาวที่ไม่ได้ทำ: 8.8 นิ้ว

ความยาวที่ไม่ได้ทำขั้นต่ำ: 0.0 นิ้ว

ตัวอย่าง: 0 4 = 0.4 นิ้ว

B: ตัวเลือกความยาวเคสโดยรวม

สั่งซื้อเพิ่มขึ้น 0.1 นิ้ว

การกำหนดค่าเธรดมาตรฐาน:

ความยาวตัวเรือนสูงสุด: 9.6 นิ้ว

ความยาวกรณีขั้นต่ำ: 0.8 นิ้ว

ตัวอย่าง: 2 4 = 2.4 นิ้ว

C: ตัวเลือกความยาวทั้งหมด

05 0.5 เมตร (1.6 ฟุต)

10 1.0 เมตร (3.3 ฟุต)

15 1.5 เมตร (4.9 ฟุต)

20 2.0 เมตร (6.6 ฟุต)

30 3.0 เมตร (9.8 ฟุต)

50 5.0 เมตร (16.4 ฟุต)

90 9.0 เมตร (29.5 ฟุต)

พารามิเตอร์ทางเทคนิค

อิมพีแดนซ์: 50Ω±5Ωสำหรับเนวาดา 330130-080-01-00

ความจุ: ≤100pf/m ระหว่างตัวนำ

ตัวนำ: 26AWG, 7 × 36 Tinned-copper strands ต่อ core

การป้องกัน: ≥95% การครอบคลุมการถักถักนิ่วในเนวาดา 330130-080-01-00; รวมสายระบายน้ำ

คะแนนแรงดันไฟฟ้า: 300VAC (ฉนวน)

คะแนนอุณหภูมิ:

PVC: –20 ° C ถึง +80 ° C

ตัวเลือก PTFE: –55 ° C ถึง +200 ° C

สิ่งแวดล้อม: ROHS-KITHIPANT; มีตัวเลือกแจ็คเก็ตทน UV

ฟังก์ชั่นผลิตภัณฑ์

ส่งสัญญาณ AC ที่มีความเที่ยงตรงสูงโดยใช้ Bently Nevada 330130-080-01-00 ไปยังการ์ดProximitor®ที่มีการสูญเสียน้อยที่สุด ความต้านทานที่ตรงกันและการป้องกันการถักของสัญญาณรักษาความสมบูรณ์ของสัญญาณสำหรับการวัดตำแหน่งเพลาที่แม่นยำ

พื้นที่แอปพลิเคชัน

กล่องทางแยก & การเข้ารหัสขนาดเล็ก: การเชื่อมต่อสั้น ๆ กับ Bently Nevada 330130-080-01-00 ในตู้ที่ จำกัด

การติดตั้งติดตั้งเพิ่มเติม: การเชื่อมโพรบไปยังชั้นวางที่ถูกย้ายผ่าน Bently Nevada 330130-080-01-00

แท่นทดสอบและการสอบเทียบ: สายรัดการเชื่อมต่ออย่างรวดเร็วสำหรับการตรวจสอบความถูกต้องของผู้พิพากษา

แพ็คเกจ Skid OEM: สายรัดประกอบจากโรงงานในแผงโดยใช้ Bently Nevada 330130-080-01-00
