ยี่ห้อ: Bently Nevadaคำอธิบาย: สายต่อสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้น330130-070-00-00 คือสายเคเบิลต่อขยายมาตรฐาน Bently Nevada 3300 XL Series และเป็นส่วนหนึ่งของระบบ Proximity Transducer 3300 XL 8 มม. ระบบนี้ใช้สำหรับการตรวจสอบสภาพเครื่องจักร การวัดการสั่นสะเทือน และตำแหน่งบนเครื่องจักรที่กำลังหมุน (เช่น แบริ่งฟิล์มของไหล) โดยใช้หลักการของกระแสไหลวน
| ผลิต |
เบนท์ลี่เนวาดา |
| หมายเลขรุ่น |
330130-070-00-00 |
| หมายเลขการสั่งซื้อ |
330130-070-00-00 |
| แคตตาล็อก |
3300เอ็กแอล |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
8537101190 |
| มิติ |
18*18*8ซม |
| มิติการบรรจุ |
21*21*10ซม |
| น้ำหนัก |
1.5 กก |
ลักษณะทางไฟฟ้า
ความต้านทานไฟฟ้ากระแสตรง:
ตัวนำกลางถึงตัวนำกลาง (RCORE): 1.54 ± 0.23 Ω
แจ็คเก็ต: 0.46 ± 0.09 Ω
ความจุไฟฟ้า: 69.9 pF/m (ทั่วไป)
การตอบสนองความถี่: 0 ถึง 10 kHz, +0, -3 dB

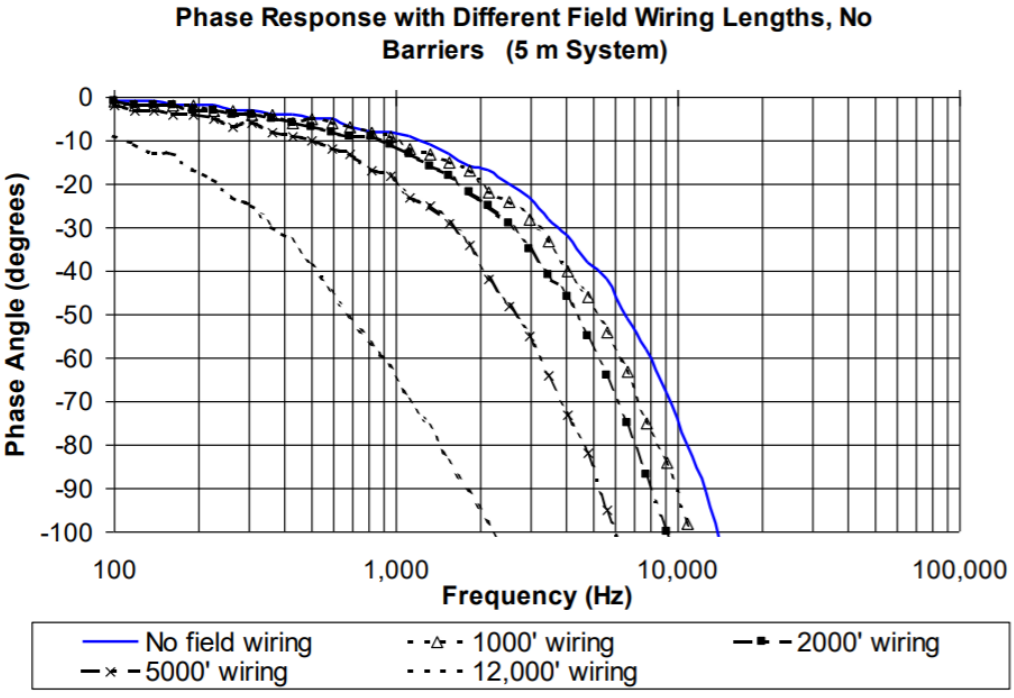

ข้อกำหนดการเดินสายไฟภาคสนาม: รองรับสายไฟ 0.2 ถึง 1.5 มม.² (16 ถึง 24 AWG) แนะนำให้ใช้สายเคเบิลสามสายบิดเกลียวหุ้มฉนวนตัวนำสามตัว ความยาวสายไฟสนามสูงสุดคือ 305 เมตร (1,000 ฟุต) แต่ควรสังเกตการเคลื่อนตัวของสัญญาณความถี่สูง
ลักษณะทางกลและทางกายภาพ
วัสดุ: สายเคเบิลสามแกน 75Ω พร้อมฉนวน FEP (ตัวเลือกมาตรฐาน) FEP ให้ความทนทานต่อสารเคมีและเป็นฉนวนที่ดีเยี่ยม
รัศมีการโค้งงอสายเคเบิลขั้นต่ำ: 25.4 มม. (1.0 นิ้ว)
ขั้วต่อ: ขั้วต่อ ClickLoc เคลือบทองทนการกัดกร่อน (ทองเหลืองชุบทองหรือทองแดงเบริลเลียม)
น้ำหนัก: 34 กรัม/เมตร (0.4 ออนซ์/ฟุต) ประมาณ 238 กรัม (0.52 ปอนด์) สำหรับสายเคเบิลยาว 7.0 ม.

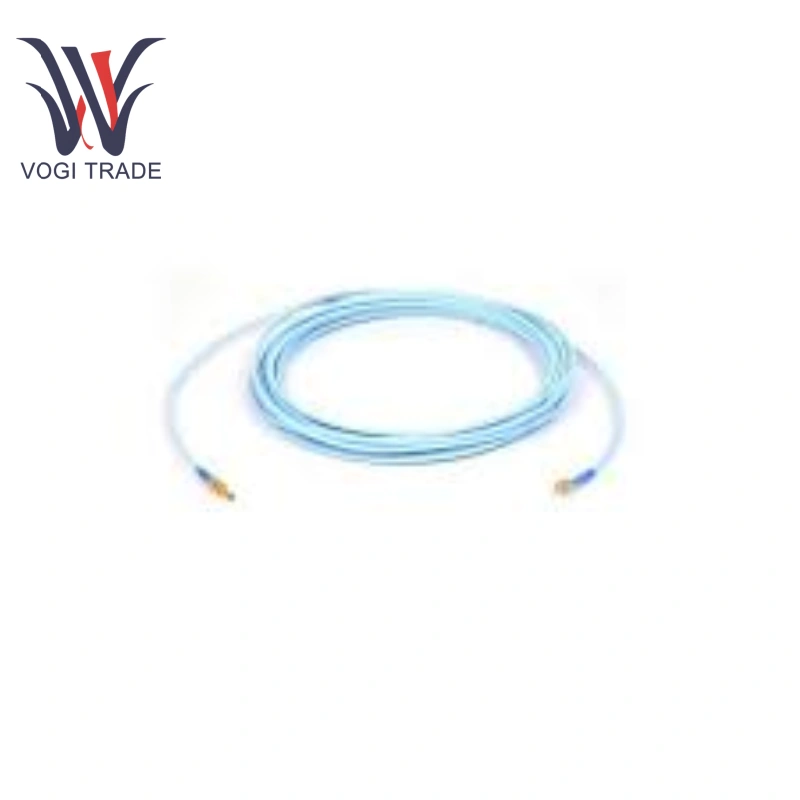

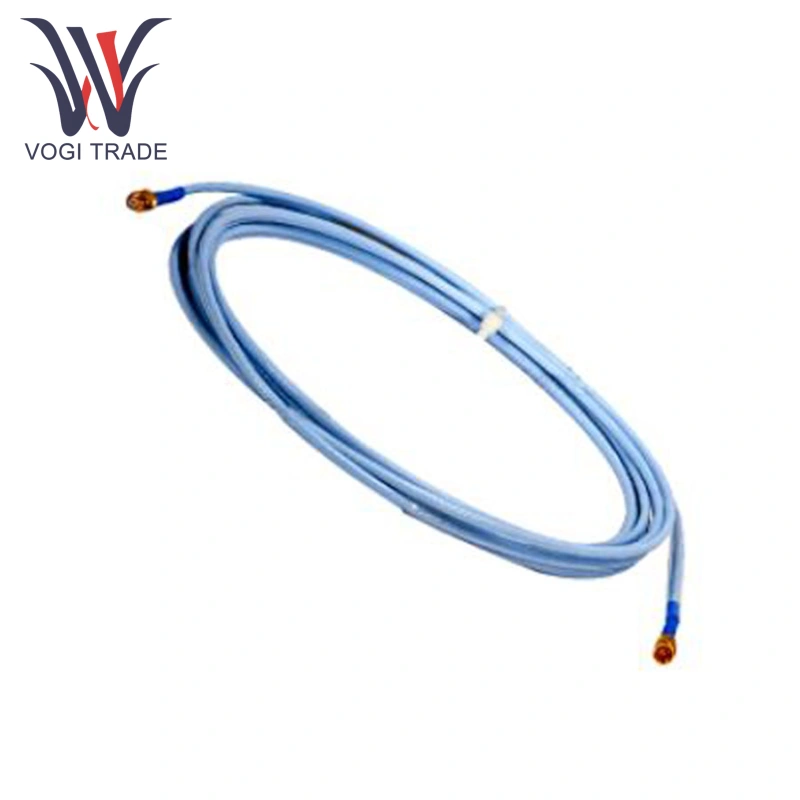

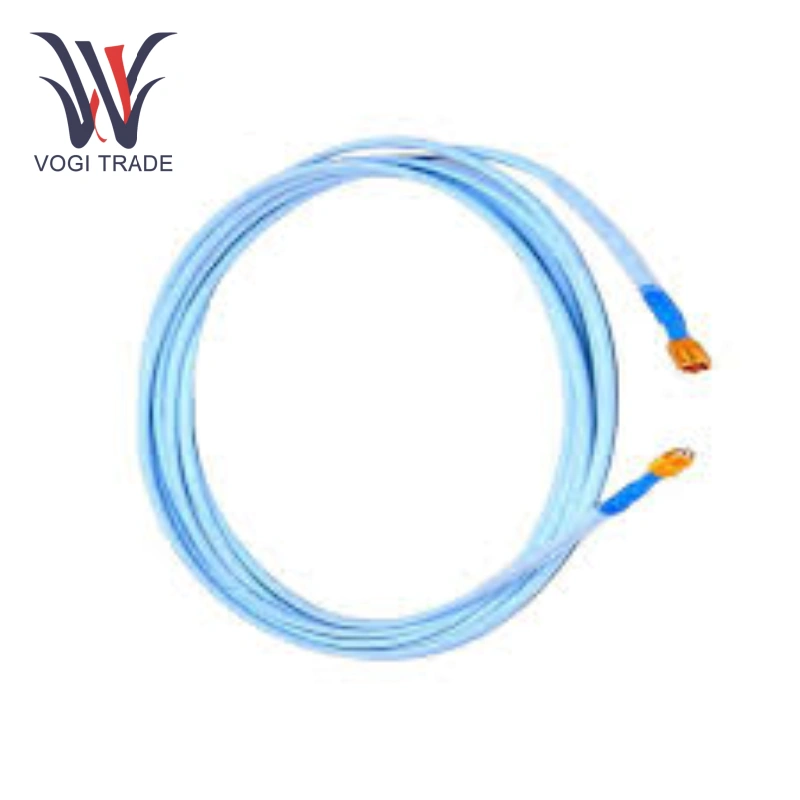

ขนาดและรูปลักษณ์: สายเคเบิลนี้ไม่มีตัวป้องกันขั้วต่อ และมีโครงสร้างทางกายภาพแสดงอยู่ในภาพ คุณสมบัติได้แก่:
ขั้วต่อไมโครโคแอกเซียลเคลือบทอง (เส้นผ่านศูนย์กลางภายนอกสูงสุด 7.24 มม.)
สายเคเบิลหุ้มฉนวน FEP (เส้นผ่านศูนย์กลางภายนอกสูงสุด 3.68 มม.)
ไม่มีเกราะ ทำให้การเดินสายง่ายขึ้น
ข้อดีของผลิตภัณฑ์
Bently Nevada 330130-070-00-00 พร้อมตัวนำศูนย์กลางความต้านทานต่ำและการออกแบบที่มีฉนวนป้องกันช่วยลดการสูญเสียสัญญาณและการรบกวน
Bently Nevada 330130-070-00-00 ใช้การออกแบบ CableLoc ที่ได้รับสิทธิบัตร ช่วยเพิ่มความต้านทานแรงดึงเพื่อป้องกันการขาดการเชื่อมต่อ ปลั๊กที่มีปลอกป้องกันยางฟลูออโรซิลิโคนและแผงขั้วต่อคุณภาพสูงทนทานต่อการกัดกร่อนและออกซิเดชั่น ทำให้มั่นใจได้ถึงการเชื่อมต่อในระยะยาวและเสถียร
Bently Nevada 330130-070-00-00 พร้อมช่วงอุณหภูมิมาตรฐานและขยาย รองรับสภาพแวดล้อมทางอุตสาหกรรมที่หลากหลาย ตั้งแต่อุณหภูมิที่เย็นจัดไปจนถึงอุณหภูมิที่สูงมาก
แอปพลิเคชัน
อุตสาหกรรมพลังงาน: Bently Nevada 330130-070-00-00 ใช้ในระบบตรวจสอบการสั่นสะเทือนสำหรับอุปกรณ์ เช่น กังหันไอน้ำและเครื่องกำเนิดไฟฟ้า ขยายระยะการส่งสัญญาณของโพรบและตรวจสอบสถานะการทำงานของอุปกรณ์ได้อย่างแม่นยำ
อุตสาหกรรมปิโตรเคมี: Bently Nevada 330130-070-00-00 เหมาะสำหรับตรวจสอบสถานะของปั๊ม คอมเพรสเซอร์ พัดลม และอุปกรณ์อื่นๆ ในโรงงานปิโตรเคมี ด้วยการขยายสายเคเบิลและติดตั้งโพรบในตำแหน่งที่เหมาะสม ทำให้สามารถวัดการสั่นสะเทือนของอุปกรณ์และการเปลี่ยนแปลงตำแหน่งได้อย่างแม่นยำ
การผลิตทางอุตสาหกรรม: Bently Nevada 330130-070-00-00 เชื่อมต่อตำแหน่งและหัววัดตรวจสอบการสั่นสะเทือนกับอุปกรณ์การตัดเฉือน เช่น เครื่องมือกล ช่วยปรับปรุงความแม่นยำในการตัดเฉือน ตรวจสอบสถานะการทำงานของอุปกรณ์แบบเรียลไทม์ และตรวจจับความผิดปกติของอุปกรณ์ได้ทันที
