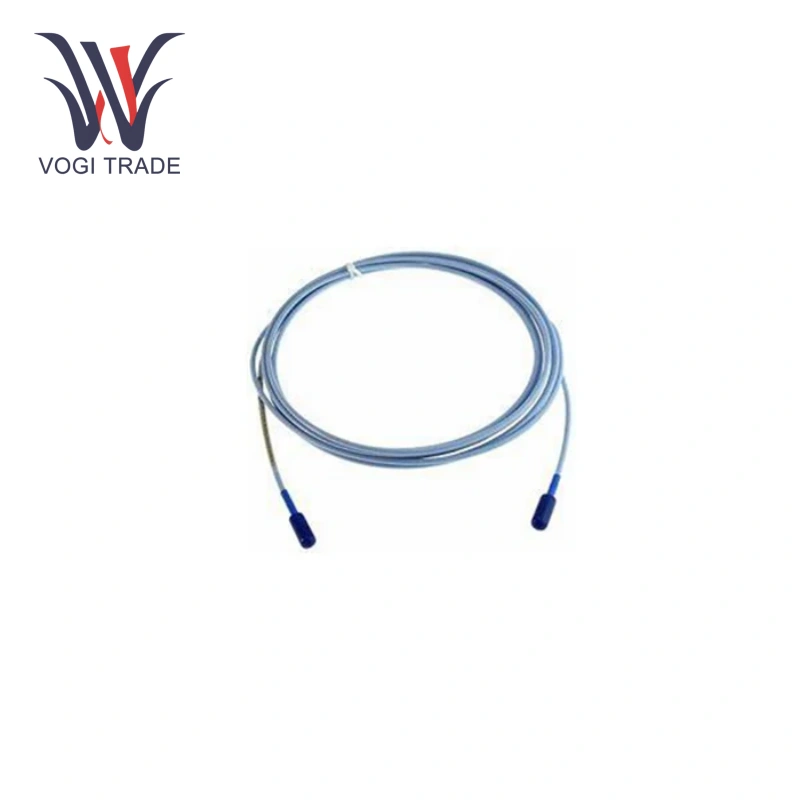

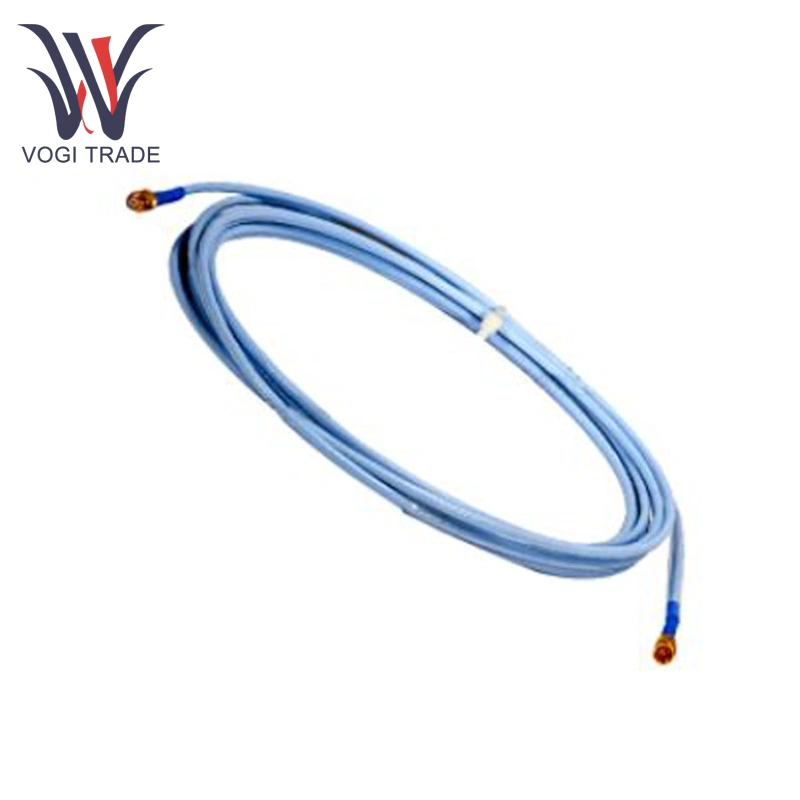

แบรนด์: Bently Nevadaคำอธิบาย: สายเคเบิลส่วนขยายเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นเนวาดา 330130-045-12-CN เป็นสายเคเบิลเสริมมาตรฐานสำหรับระบบตรวจสอบการสั่นสะเทือนของอุตสาหกรรม มันถูกใช้เพื่อเชื่อมต่อเซ็นเซอร์เพื่อตรวจสอบอุปกรณ์เพื่อให้ได้การส่งสัญญาณที่มั่นคง สายเคเบิลนี้เป็นของซีรีย์ 3300 XL มีความยาว 4.5 เมตร (14.8 ฟุต) และติดตั้งสายเคเบิล LOC ของเหลวและตัวป้องกันขั้วต่อ
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
330130-045-12-CN |
| หมายเลขสั่งซื้อ |
330130-045-12-CN |
| แคตตาล็อก |
3300 XL |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
8537101190 |
| มิติ |
18*18*8 ซม. |
| มิติการบรรจุ |
21*21*10 ซม. |
| น้ำหนัก |
2.3 กิโลกรัม |
ช่วงอุณหภูมิ:
การทำงานและการจัดเก็บ: -52 ° C ถึง +177 ° C (-62 ° F ถึง +350 ° F)
หมายเหตุ: อุณหภูมิต่ำกว่า -34 ° C (-30 ° F) อาจทำให้ซีลล้มเหลว
ผลกระทบความชื้น: ค่าเฉลี่ยสเกลปัจจัย (ASF) เปลี่ยน <3% ที่≤93% ความชื้นสัมพัทธ์
ข้อได้เปรียบของผลิตภัณฑ์
การส่งสัญญาณที่เสถียร: Bently Nevada 330130-045-12-CN มีตัวนำทองแดงคุณภาพสูงและการออกแบบอิมพีแดนซ์ที่ดีที่สุดรวมกับประสิทธิภาพของฉนวนที่ยอดเยี่ยมลดการสูญเสียการส่งสัญญาณและสัญญาณรบกวนภายนอก
ทนทาน: Bently Nevada 330130-045-12-CN ทำจากวัสดุคุณภาพสูงปลอกด้านนอกให้การป้องกันในระดับสูงจากฝุ่นอุตสาหกรรมความชื้นและน้ำมัน
พื้นที่แอปพลิเคชัน
อุตสาหกรรมพลังงาน: Bently Nevada 330130-045-12-CN ใช้ในระบบตรวจสอบการสั่นสะเทือนสำหรับอุปกรณ์หมุนขนาดใหญ่เช่นกังหันไอน้ำและเครื่องกำเนิดไฟฟ้าสายเคเบิลนี้ส่งสัญญาณจากเซ็นเซอร์ที่ติดตั้งในตำแหน่งที่สำคัญบนอุปกรณ์เพื่อตรวจสอบอุปกรณ์ในห้องตรวจสอบระยะไกล
อุตสาหกรรมปิโตรเคมี: Bently Nevada 330130-045-12-CN ใช้ในการตรวจสอบการสั่นสะเทือนของคอมเพรสเซอร์ปั๊มพัดลมและอุปกรณ์อื่น ๆ มันส่งสัญญาณเซ็นเซอร์ไปยังอุปกรณ์ตรวจสอบการระเบิด
อุตสาหกรรมการผลิต: Bently Nevada 330130-045-12-CN ใช้ในเครื่องจักรหมุนต่าง ๆ เช่นมอเตอร์เครื่องมือเครื่องจักรและพัดลมเชื่อมต่อกับระบบตรวจสอบโดยการติดตั้งเซ็นเซอร์การสั่นสะเทือนและใช้สายเคเบิลส่วนขยายนี้
ข้อกำหนดทางกายภาพและเครื่องกล
ลักษณะทางกายภาพที่สำคัญของ 330130-045-12-CN มีดังนี้:
ความยาวสายเคเบิล: 4.5 เมตร (14.8 ฟุต) โดยมีความยาวความยาว +20% และ -0%
ประเภทสายเคเบิล: 75Ωโครงสร้างสามแกนพร้อมฉนวนฟลูออโรเอทิลีนโพรพิลีน (FEP) ตัวเลือกของ Fluidloc ใช้การออกแบบซีลพิเศษเพื่อป้องกันการเจาะของเหลว
ตัวเชื่อมต่อ: ตัวเชื่อมต่อ clickloc ที่ทนต่อการกัดกร่อน, การชุบทองพร้อมแรงบิดที่แน่นหนาสำหรับการติดตั้งและกำจัดอย่างปราศจากเครื่องมือ ตัวเลือก BB = 12 มีตัวป้องกันตัวเชื่อมต่อ
ตัวเลือกแจ็คเก็ต: สายเคเบิลมาตรฐาน (Unarmored) แต่สามารถสั่งซื้อรุ่นหุ้มเกราะได้ (ระบุตัวเลือก BB) สาย BB = 12 ที่แสดงที่นี่ไม่รวมเกราะ
รัศมีการโค้งงอขั้นต่ำ: 25.4 มม. (1.0 นิ้ว) เพื่อป้องกันความเสียหายของสายเคเบิล
น้ำหนัก: ประมาณ 34 กรัม/ม. (0.4 ออนซ์/ฟุต) น้ำหนักรวมประมาณ 153 กรัม (ขึ้นอยู่กับสายเคเบิล 4.5 เมตร) แรงบิดของตัวเชื่อมต่อ: สูงสุด 0.565 N · M (5 ใน· LBF) แนะนำให้แน่นด้วยนิ้ว (ขั้วต่อจะ "คลิก" เมื่อแน่น)
ภาพที่เกี่ยวข้อง: เมื่ออธิบายตัวป้องกันตัวเชื่อมต่อรูปที่ 18 แสดงสายเคเบิลส่วนขยายที่มีตัวป้องกันตัวเชื่อมต่อ ภาพอยู่ติดกับคำอธิบายนี้เพื่อให้สอดคล้องกับกฎ:
