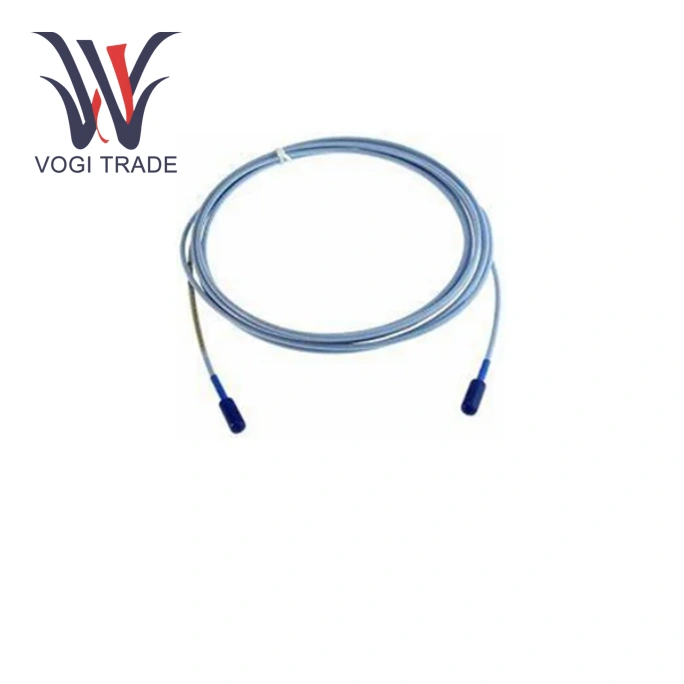

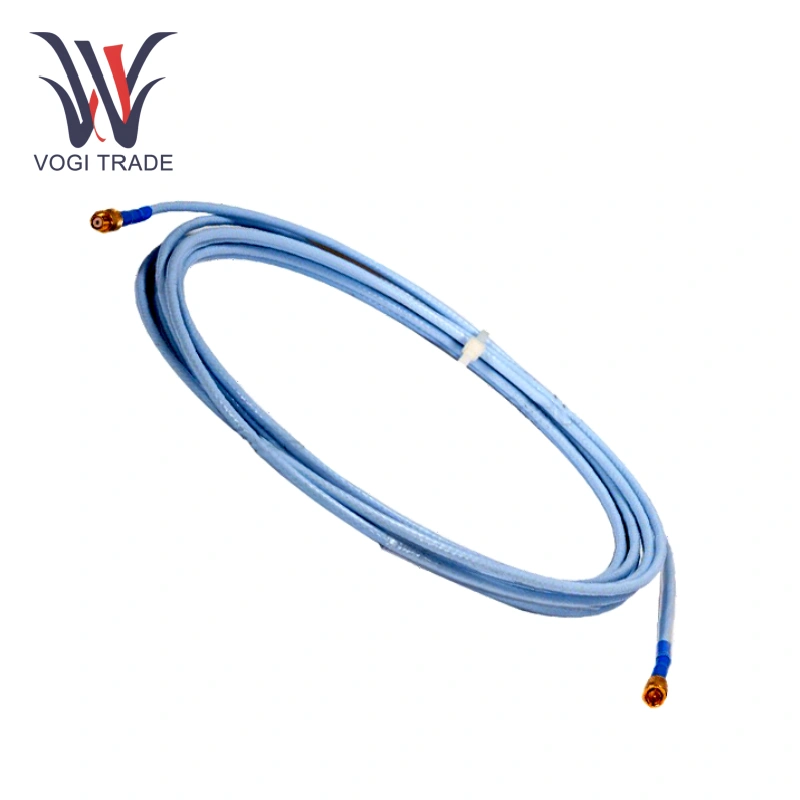

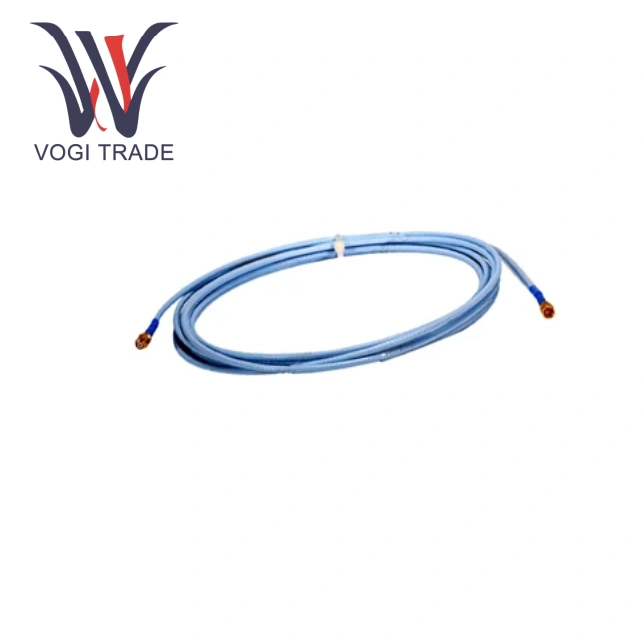

Bently Nevada 330130-045-03-05

พารามิเตอร์ประสิทธิภาพ

โพรบที่เข้ากันได้: เข้ากันได้กับโพรบ Eddy-Current 8 มม. และ 5 มม.

ความยาวสายเคเบิล: 4.5 เมตร

วัสดุตัวนำ: ทองแดงกระป๋องที่ติดอยู่

ฉนวน: โพลีไวนิลคลอไรด์คุณภาพสูง (PVC)

การป้องกัน: การป้องกันสองชั้น (ถักเปียทองแดง + อลูมิเนียมฟอยล์)

ช่วงอุณหภูมิการทำงาน: -40 ° C ถึง +85 ° C

การให้คะแนนการป้องกัน: สายเคเบิลเป็นไปตามคะแนนการป้องกัน IP65

ประสิทธิภาพไฟฟ้า

DC Resistance:

ตัวนำศูนย์ไปยังตัวนำกลาง (RCORE): 0.99 Ω± 0.15 Ω

แจ็คเก็ตไปยังตัวนำด้านนอก (RJacket): 0.30 Ω± 0.06 Ω

ความจุ: 69.9 pf/m (ทั่วไป) ส่งผลกระทบต่อการส่งสัญญาณความถี่สูง (อาจลดทอนสัญญาณ> 10 kHz)

ความเข้ากันได้: ใช้แทนกันได้อย่างเต็มที่กับโพรบ 3300 XL 8mm ทั้งหมดและ preamplifiers ทั้งหมด

ความสมบูรณ์ของสัญญาณ

ความยาวสายเคเบิลสูงสุด: รองรับการเดินสายสนาม 305 เมตร (1,000 ฟุต) แต่ต้องใช้ความยาวเกิน 91.44 เมตร (300 ฟุต)

การตอบสนองความถี่: 0–10 kHz (± 3 dB)

ข้อได้เปรียบของผลิตภัณฑ์

Bently Nevada 330130-045-03-05 มีประสิทธิภาพการต่อต้านการแทรกแซงที่ยอดเยี่ยมโครงสร้างสองชั้นช่วยต่อต้านการรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่งซึ่งเกิดจากสภาพแวดล้อมอุตสาหกรรมเช่นอินเวอร์เตอร์และมอเตอร์ขนาดใหญ่

Bently Nevada 330130-045-03-05 เข้ากันได้กับโพรบ Eddy ปัจจุบันทั้ง 8 มม. และ 5 มม.

พื้นที่แอปพลิเคชัน

Bently Nevada 330130-045-03-05 สามารถใช้ในอุตสาหกรรมพลังงานอุตสาหกรรมปิโตรเคมีอุตสาหกรรมโลหะวิทยาอุตสาหกรรมพลังงาน

คุณสมบัติทางกายภาพและการติดตั้ง

การออกแบบทางกายภาพของเนวาดา 330130-045-03-05 มุ่งเน้นไปที่ความทนทานและความสะดวกในการติดตั้ง:

ตัวเชื่อมต่อ:

clickloc gold-plated contonctors สำหรับความต้านทานการกัดกร่อนและการติดตั้งที่เข้มข้นเพียงครั้งเดียว

ประเภทอินเตอร์เฟส: ขั้วต่อโคแอกเซียลขนาดเล็กเส้นผ่านศูนย์กลาง≤ 7.24 มม. (0.285 นิ้ว)

ชุดเกราะ: เกราะสแตนเลสพร้อมฉนวน FEP (สายเคเบิลมาตรฐาน) สำหรับการป้องกันเชิงกลเพิ่มเติม

ขนาดและน้ำหนัก:

น้ำหนักหน่วย: 103 g/m (1.5 oz/ft) (สายเคเบิลเสริมหุ้มเกราะ)

เส้นผ่านศูนย์กลางภายนอก: เส้นผ่านศูนย์กลางภายนอกสูงสุดของเกราะคือ 7.67 มม. (0.302 นิ้ว) และเส้นผ่านศูนย์กลางภายนอกสูงสุดรวมถึงแขนป้องกันคือ 12.4 มม. (0.49 นิ้ว) (รูปที่ 18)

บันทึก

ห้ามมิให้มีการปรับเปลี่ยนที่ไม่ได้รับอนุญาตอย่างเคร่งครัด: การตัด, การประกบ, การแทนที่ตัวเชื่อมต่อและการปรับเปลี่ยนอื่น ๆ ที่ไม่ได้รับอนุญาตให้กับสายเคเบิลเป็นสิ่งต้องห้าม

หลีกเลี่ยงการโอเวอร์โหลดและการบีบอัด: อย่าให้สายเคเบิลเพื่อความตึงเครียดหรือแรงดันมากเกินไป หลีกเลี่ยงการบีบหรือบดด้วยส่วนประกอบอุปกรณ์เพื่อป้องกันการแตกตัวของตัวนำภายในหรือความเสียหายของฉนวนซึ่งอาจส่งผลต่อการส่งสัญญาณ
