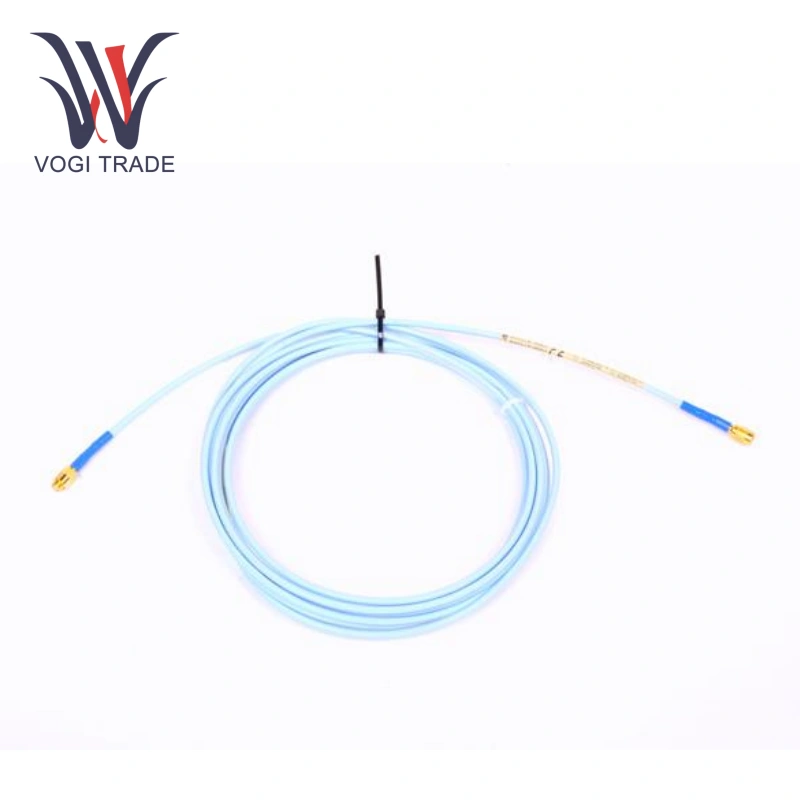

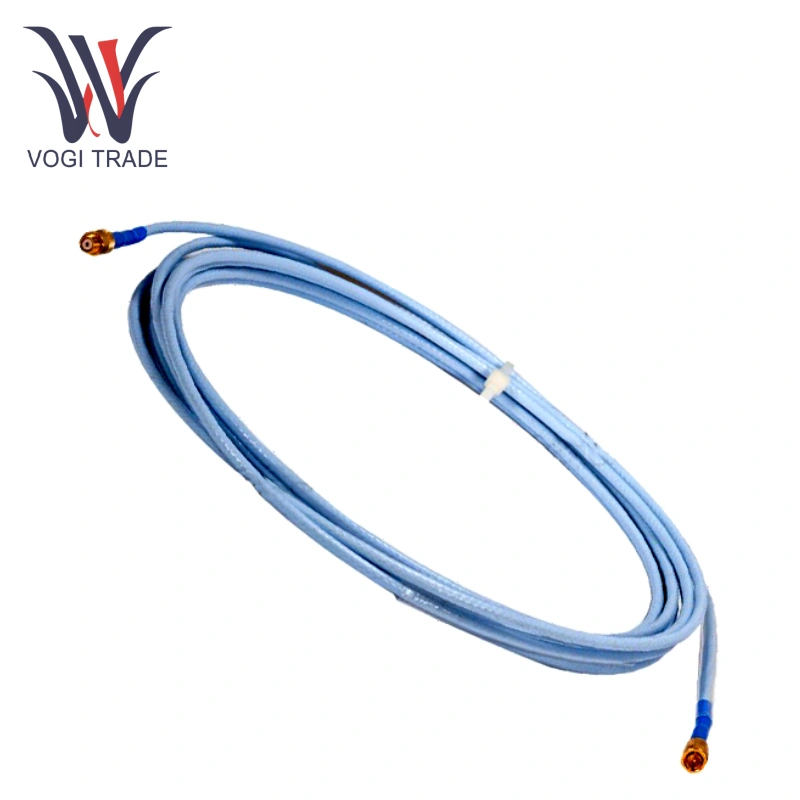

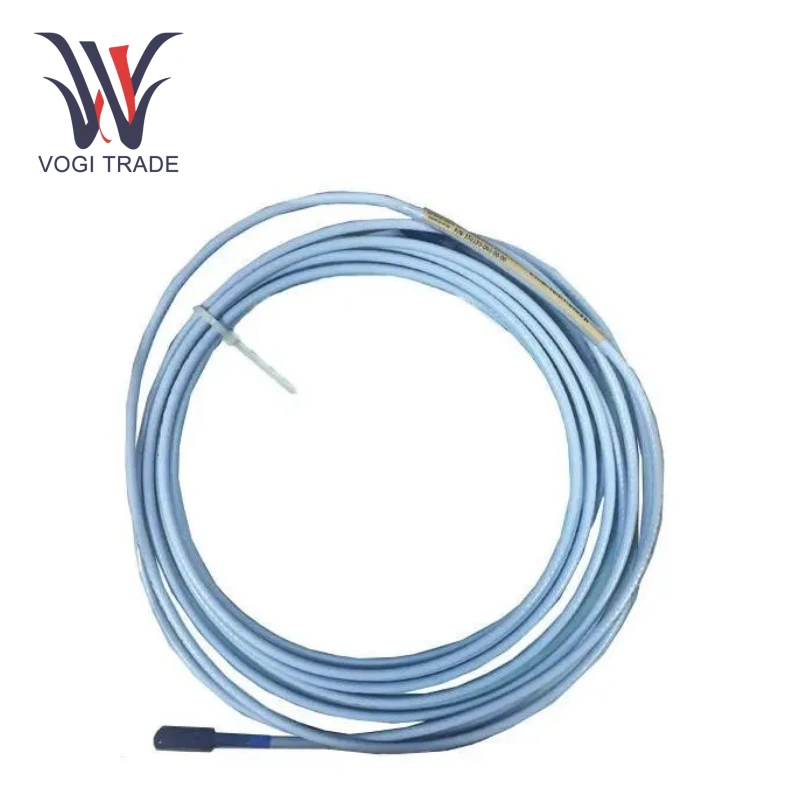

แบรนด์: Bently Nevadaคำอธิบาย: สายเคเบิลส่วนขยายเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นสายเคเบิลส่วนขยายของเนวาดา 330130-045-00-05 ได้รับการออกแบบมาเพื่อใช้กับระบบเซ็นเซอร์ความใกล้ชิด 3300 XL 8MM มันขยายระยะการส่งสัญญาณของโพรบซีรีย์ 3300 XL มันมีการก่อสร้างสายเคเบิลสามแกน75Ωพร้อมความต้านทานตัวนำกลางที่ดีที่สุดโดยทั่วไป0.88Ω±0.13Ω
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
330130-045-00-05 |
| หมายเลขสั่งซื้อ |
330130-045-00-05 |
| แคตตาล็อก |
3300 XL |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
8537101190 |
| มิติ |
18*18*8 ซม. |
| มิติการบรรจุ |
21*21*10 ซม. |
| น้ำหนัก |
0.8kg |
พารามิเตอร์ประสิทธิภาพ
** 045 (ส่วน AAA): ความยาวสายเคเบิล 4.5 เมตร (14.8 ฟุต)
** 00 (ส่วน BB):
ประเภทสายเคเบิล: สายเคเบิลมาตรฐานที่ไม่มีเกราะ
การป้องกันตัวเชื่อมต่อ: ไม่มีตัวเชื่อมต่อตัวเชื่อมต่อ
** 05 (เซ็กเมนต์ CC):
ตัวเลือกการรับรอง: รวมถึง CSA, ATEX และ IECEX การอนุมัติพื้นที่อันตราย
เครื่องกลและการติดตั้ง
รัศมีการโค้งงอขั้นต่ำ: 25.4 มม. (1.0 นิ้ว) หลีกเลี่ยงการดัดงอมากเกินไปซึ่งอาจทำให้เกิดความเสียหาย
ประเภทตัวเชื่อมต่อ:
ขั้วต่อ clickloc ที่ทนต่อการกัดกร่อนและการกัดกร่อนด้วยแรงบิดที่แน่นหนา
ไม่จำเป็นต้องใช้เครื่องมือพิเศษสำหรับการติดตั้งหรือลบ
แรงบิดสูงสุดของขั้วต่อ: 0.565 N · m (5 ใน· lbf)
ความเข้ากันได้กับสิ่งแวดล้อม
ช่วงอุณหภูมิ:
อุณหภูมิการทำงาน/การจัดเก็บ: -52 ° C ถึง +177 ° C (-62 ° F ถึง +350 ° F)
การป้องกัน:
ไม่รวมตัวป้องกันตัวเชื่อมต่อ (สั่ง 40180-02 แยกกันหรือใช้เทปซิลิโคน 03200006)
ไม่แนะนำให้ใช้เทปซิลิโคนสำหรับใช้ในสภาพแวดล้อมที่สัมผัสกับน้ำมันกังหัน
ข้อได้เปรียบของผลิตภัณฑ์
Bently Nevada 330130-045-00-05 ด้วยตัวนำศูนย์ความต้านทานต่ำและการออกแบบที่ป้องกันช่วยลดการสูญเสียสัญญาณและสัญญาณรบกวนได้อย่างมีประสิทธิภาพ
Bently Nevada 330130-045-00-05 ใช้การออกแบบ cableloc ที่จดสิทธิบัตรเพิ่มความต้านทานแรงดึงเพื่อป้องกันการขาดสายเคเบิลโดยไม่ตั้งใจในขณะที่ขั้วต่อ ClickLoc ที่ชุบทองคือการกัดกร่อนและการออกซิเดชั่น
Bently Nevada 330130-045-00-05 มีช่วงอุณหภูมิมาตรฐานและขยายที่รองรับสภาพแวดล้อมอุตสาหกรรมที่หลากหลายตั้งแต่อุณหภูมิต่ำถึงสูงและรัศมีโค้งงอขั้นต่ำขั้นต่ำที่แน่น
แอปพลิเคชัน
Bently Nevada 330130-045-00-05 ใช้ในระบบตรวจสอบการสั่นสะเทือนสำหรับอุปกรณ์เช่นกังหันไอน้ำและเครื่องกำเนิดไฟฟ้าอุปกรณ์นี้ใช้เพื่อขยายระยะการส่งสัญญาณเซ็นเซอร์
Bently Nevada 330130-045-00-05 เหมาะสำหรับการตรวจสอบสภาพของปั๊มคอมเพรสเซอร์และอุปกรณ์อื่น ๆ ในพืชปิโตรเคมี
Bently Nevada 330130-045-00-05 ใช้ในอุปกรณ์เครื่องจักรเช่นเครื่องมือเครื่องจักรอุปกรณ์นี้ใช้ในการเชื่อมต่อตำแหน่งและเซ็นเซอร์ตรวจสอบการสั่นสะเทือนช่วยปรับปรุงความแม่นยำในการตัดเฉือนและให้การตรวจสอบสภาพการทำงานของอุปกรณ์แบบเรียลไทม์
ความเข้ากันได้และการรวมระบบ
เข้ากันได้กับโพรบ/ความใกล้ชิด:
ตรวจสอบให้แน่ใจว่าความยาวของโพรบ + ความยาวสายเคเบิลส่วนขยาย = ความยาวของระบบความใกล้เคียงทั้งหมด (5 m หรือ 9 m)
ตัวอย่างเช่นเมื่อใช้โพรบ 0.5 M ให้เลือกสายเคเบิลส่วนขยาย 4.5 ม. สำหรับระบบ 5 ม.
การผสมส่วนประกอบคำเตือน:
หากผสมกับส่วนประกอบที่ไม่ใช่ซีรี่ส์ที่ไม่ใช่ XL (เช่นซีรี่ส์ 3300 ที่เก่ากว่า) ประสิทธิภาพของระบบจะลดลงตามข้อกำหนดที่ไม่ใช่ XL
การรับรองและความปลอดภัย
การรับรองการระเบิด: สอดคล้องกับมาตรฐาน CSA, ATEX และ IECEX สำหรับใช้ในพื้นที่อันตราย
ข้อกำหนดการติดตั้ง:
การเชื่อมต่อวงจรที่ไม่ใช่แรงจูงใจจะต้องทำตามการวาด 140979 เพื่อตอบสนองความต้องการด้านความปลอดภัยโซน 2/ส่วนที่ 2
