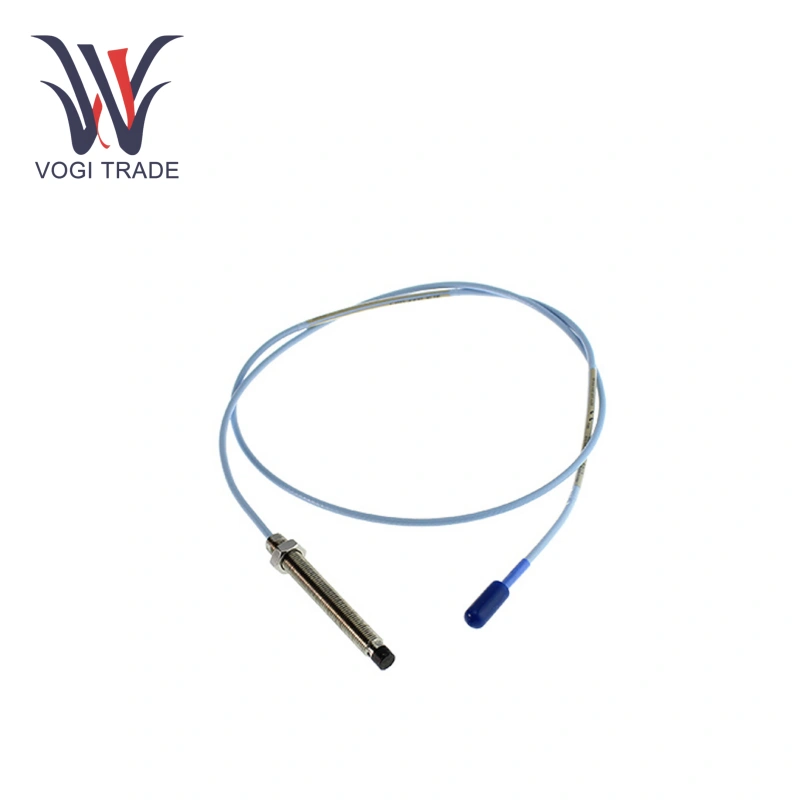

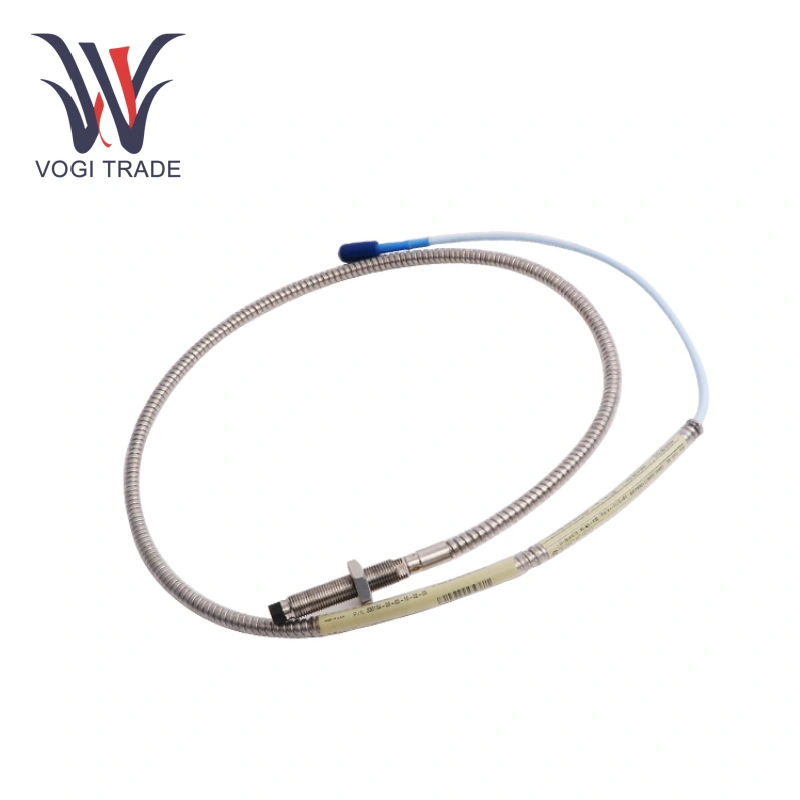

ยี่ห้อ: Bently Nevadaคำอธิบาย : Proximity Probesสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นBently Nevada 330104-10-19-10-02-00 คือหัววัดกระแสวนใกล้เคียง 3300 XL Series ขนาด 8 มม. ออกแบบมาเพื่อการตรวจสอบพารามิเตอร์วิกฤตของเครื่องจักรที่กำลังหมุน ขึ้นอยู่กับผลกระทบของกระแสไหลวน อุปกรณ์จะวัดการเปลี่ยนแปลงระยะห่างระหว่างปลายโพรบและพื้นผิวเป้าหมายได้อย่างแม่นยำโดยไม่ต้องสัมผัสกับพื้นผิวที่เป็นสื่อกระแสไฟฟ้า
| ผลิต |
เบนท์ลี่เนวาดา |
| หมายเลขรุ่น |
330104-10-19-10-02-00 |
| หมายเลขการสั่งซื้อ |
330104-10-19-10-02-00 |
| แคตตาล็อก |
3300XL |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
9031900090 |
| มิติ |
30*30*4ซม |
| มิติการบรรจุ |
32*32*6ซม |
| น้ำหนัก |
2 กก |
ภาพรวมผลิตภัณฑ์
ลักษณะทางไฟฟ้า:
ช่วงเชิงเส้น: 2 มม. (80 มิล)
ปัจจัยสเกลส่วนเพิ่ม (ISF): สำหรับระบบ 1.0 ม. ISF = 7.87 V/มม. ± 5%
ความต้านทานเอาต์พุต: 50 Ω
การตอบสนองความถี่: 0-10 kHz, +0, -3 dB, รองรับการเดินสายภาคสนามสูงถึง 305 ม.
ขนาดเป้าหมายขั้นต่ำ: เส้นผ่านศูนย์กลาง 15.2 มม.
เส้นผ่านศูนย์กลางเพลาที่แนะนำ: ขั้นต่ำ 50.8 มม. แนะนำ 76.2 มม.
ลักษณะทางกล:
วัสดุโพรบ:
ปลายโพรบ: พลาสติกโพลีฟีนิลีนซัลไฟด์ (PPS) สำหรับการทนทานต่อการเสียดสีและสารเคมี
ตัวโพรบ: สเตนเลส AISI 303 หรือ 304 (SST) เพื่อเพิ่มความแข็งแรงทางกล
เกราะ: สแตนเลสสตีล AISI 302 หรือ 304 พร้อมแจ็คเก็ต FEP เพื่อการป้องกันเพิ่มเติม ข้อมูลจำเพาะของสายเคเบิล:
สายเคเบิลมาตรฐาน: 75Ω แบบสามแกน, ฉนวน FEP
ความต้านทานแรงดึง: สูงสุด 330 N (75 lbf) จากตัวเรือนโพรบถึงสายวัด, 270 N (60 lbf) ที่ขั้วต่อ
รัศมีการโค้งงอ: ขั้นต่ำ 25.4 มม. (1.0 นิ้ว) เพื่อหลีกเลี่ยงความเสียหายจากการโค้งงอมากเกินไป
ตัวเชื่อมต่อ: ทองเหลืองชุบทองหรือทองแดงเบริลเลียมเคลือบทอง ขั้วต่อ ClickLoc ทนต่อการกัดกร่อนและแน่นหนา
คุณสมบัติผลิตภัณฑ์
การวัดที่แม่นยำ: Bently Nevada 330104-10-19-10-02-00 ที่มีความเชิงเส้นและความไวสูง ช่วยให้สามารถตรวจวัดการกระจัดและการสั่นสะเทือนของส่วนประกอบอุปกรณ์ในระดับนาทีได้อย่างแม่นยำ โดยให้ข้อมูลที่เชื่อถือได้สำหรับการประเมินสภาพการทำงานของอุปกรณ์
ความยืดหยุ่นต่อสิ่งแวดล้อม: Bently Nevada 330104-10-19-10-02-00 ใช้ปลายโพรบทำจาก PPS ที่ทนทานต่อการสึกหรอและทนต่อสารเคมี ในขณะที่ตัวเรือนสแตนเลสนั้นทนทานต่อแรงกระแทกและการกัดกร่อน ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
การเชื่อมต่อที่เชื่อถือได้: Bently Nevada 330104-10-19-10-02-00 ใช้ตัวเชื่อมต่อไมโครโคแอกเชียล Click Loc ให้การเชื่อมต่อที่ปลอดภัย ช่วยลดปัญหาต่างๆ เช่น การหลวมและการสัมผัสที่ไม่ดีระหว่างการส่งสัญญาณได้อย่างมีประสิทธิภาพ
การใช้งาน
อุตสาหกรรมพลังงาน: Bently Nevada 330104-10-19-10-02-00 ใช้ในอุปกรณ์ต่างๆ เช่น กังหันไอน้ำและเครื่องกำเนิดไฟฟ้า โดยจะตรวจสอบการสั่นสะเทือนในแนวรัศมีและการเคลื่อนตัวของแกนของเพลา เพื่อให้มั่นใจว่าอุปกรณ์ไฟฟ้าทำงานได้อย่างมีเสถียรภาพ
อุตสาหกรรมปิโตรเคมี: Bently Nevada 330104-10-19-10-02-00 เหมาะสำหรับอุปกรณ์ เช่น คอมเพรสเซอร์และปั๊ม โดยจะตรวจสอบการสั่นสะเทือนแบบเรียลไทม์เพื่อระบุความล้มเหลวของอุปกรณ์ที่อาจเกิดขึ้นได้ในทันที
บันทึก
การติดตั้งและบำรุงรักษา:
ตัวเชื่อมต่อ: ใช้ตัวเชื่อมต่อ ClickLoc ขันให้แน่น (แรงบิดไม่เกิน 0.565 N·m) ตัวเลือก DD=02 ไม่มีตัวป้องกันขั้วต่อ แนะนำให้เพิ่มตัวป้องกันสำหรับสภาพแวดล้อมที่รุนแรง
การจัดการสายเคเบิล: รัศมีโค้งงอขั้นต่ำ 25.4 มม.; หลีกเลี่ยงการโค้งงอที่แหลมคม สำหรับการเดินสายภาคสนาม ให้ใช้สายเคเบิลสามแกนหุ้มฉนวนสามตัวนำ (0.2-1.5 มม.²) โดยมีความยาวสูงสุด 305 ม.
การตั้งค่าช่องว่าง: ช่องว่างการสั่นสะเทือนในแนวรัศมีที่แนะนำคือ -9 Vdc (ประมาณ 1.27 มม.) เพื่อให้แน่ใจว่าอยู่ภายในช่วงเชิงเส้น
