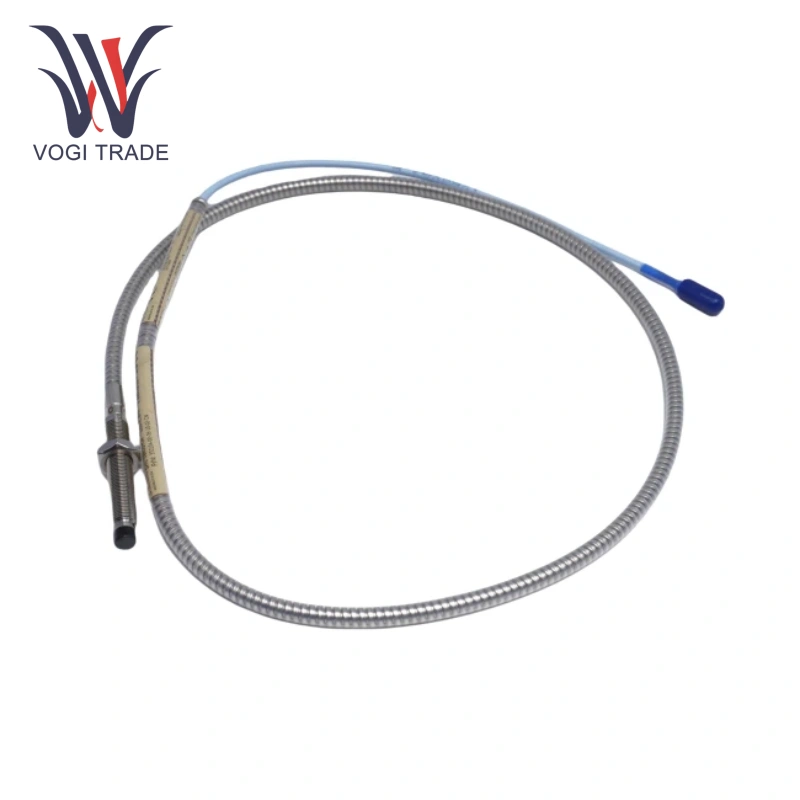

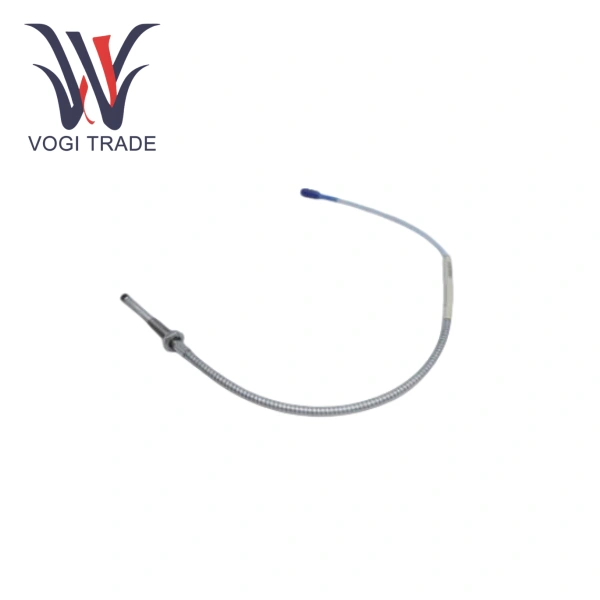

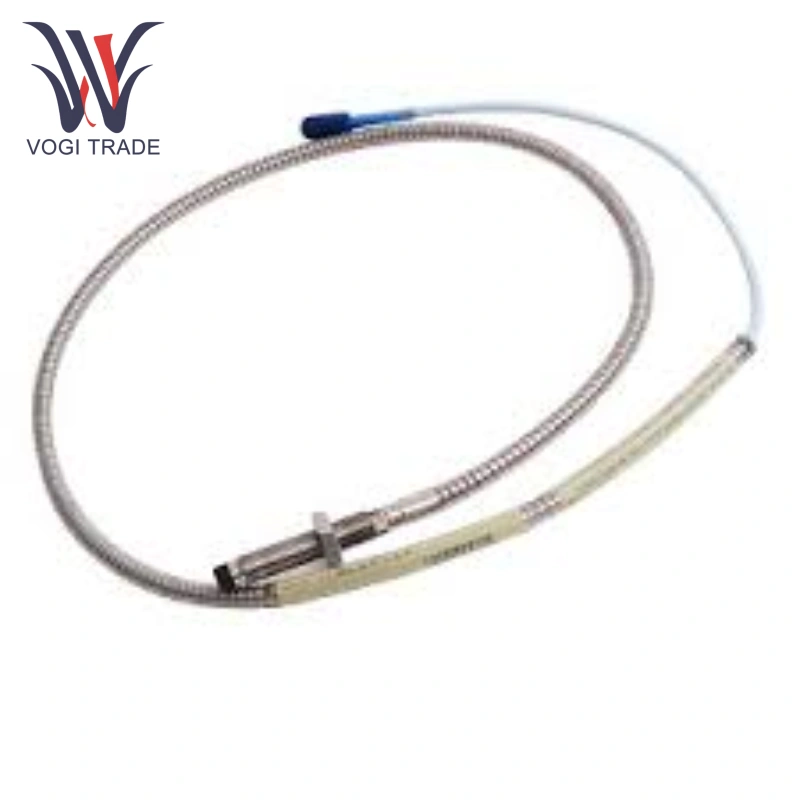

เบนท์ลี่ เนวาดา 330104-08-16-10-02-00

ภาพรวมผลิตภัณฑ์

รุ่น: 330104-08-16-10-02-00

ประเภทผลิตภัณฑ์: พรอกซิมิตี้โพรบ 3300 XL 8 มม

หลักการวัด: ผลกระทบกระแสไหลวน

ช่วงเชิงเส้น: 4.0 มม. (160 มิล) จาก 0.5 มม. (20 มิล) จากเป้าหมาย (สอดคล้องกับเอาต์พุต -1 ถึง -17VDC)

ความไว: -200mV/mil (-7.87V/mm) ข้อผิดพลาด ≤±5%

การตอบสนองความถี่: 0-10kHz (การลดทอน 0-1kHz <1%, การลดทอน 10kHz <5%)

ขนาดโพรบ: ความยาวไม่มีเกลียว 8 มม., ความยาวตัวเรือนรวม 160 มม

ความยาวระบบทั้งหมด: 1.0 ม. (3.3 ฟุต รวมสายเคเบิล)

อุณหภูมิในการทำงาน: โพรบ -34°C ถึง +177°C; สายเคเบิล -51°C ถึง +177°C; พรอกซิมิเตอร์เซนเซอร์ -35°C ถึง +85°C

วัสดุ: ตัวเรือนโพรบทำจากสเตนเลสสตีล AISI 303 หรือ 304, โพลีฟีนิลีนซัลไฟด์ปลายโพรบ (PPS)

ข้อมูลจำเพาะของสายเคเบิล: ฉนวนสามแกน 75Ω ฟลูออริเนตเอทิลีนโพรพิลีน (FEP)

ประเภทตัวเชื่อมต่อ: ขั้วต่อไมโครโคแอกเซียล Click Loc ™

การป้องกัน: หัววัดทนแรงดัน, วัสดุซีล: โอริงไวตัน

คุณสมบัติผลิตภัณฑ์

การวัดที่แม่นยำ: Bently Nevada 330104-08-16-10-02-00 ที่มีความเชิงเส้นและความไวสูง ช่วยให้สามารถตรวจวัดการกระจัดและการสั่นสะเทือนของส่วนประกอบอุปกรณ์ในระดับนาทีได้อย่างแม่นยำ โดยให้ข้อมูลที่เชื่อถือได้สำหรับการประเมินสภาพการทำงานของอุปกรณ์

ความยืดหยุ่นต่อสิ่งแวดล้อม: Bently Nevada 330104-08-16-10-02-00 ใช้ปลายโพรบทำจาก PPS ที่ทนทานต่อการสึกหรอและทนต่อสารเคมี ในขณะที่ตัวเรือนสแตนเลสนั้นทนทานต่อแรงกระแทกและการกัดกร่อน ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

การเชื่อมต่อที่เชื่อถือได้: Bently Nevada 330104-08-16-10-02-00 ใช้ตัวเชื่อมต่อไมโครโคแอกเซียล Click Loc ให้การเชื่อมต่อที่ปลอดภัย ช่วยลดปัญหาต่างๆ เช่น การหลวมและการสัมผัสที่ไม่ดีระหว่างการส่งสัญญาณได้อย่างมีประสิทธิภาพ

การใช้งาน

อุตสาหกรรมพลังงาน: Bently Nevada 330104-08-16-10-02-00 ใช้ในอุปกรณ์ต่างๆ เช่น กังหันไอน้ำและเครื่องกำเนิดไฟฟ้า โดยจะตรวจสอบการสั่นสะเทือนในแนวรัศมีและการเคลื่อนตัวของแกนของเพลาเพื่อให้แน่ใจว่าอุปกรณ์ไฟฟ้าทำงานได้อย่างมีเสถียรภาพ

อุตสาหกรรมปิโตรเคมี: Bently Nevada 330104-08-16-10-02-00 เหมาะสำหรับอุปกรณ์ เช่น คอมเพรสเซอร์และปั๊ม โดยจะตรวจสอบการสั่นสะเทือนแบบเรียลไทม์เพื่อระบุความล้มเหลวของอุปกรณ์ที่อาจเกิดขึ้นได้ในทันที

บันทึก

การติดตั้งที่เหมาะสม: ตรวจสอบให้แน่ใจว่าโพรบตั้งฉากกับพื้นผิวเป้าหมาย (ส่วนเบี่ยงเบน ≤ 5°) รักษาแรงบิดในการติดตั้งที่เหมาะสมเพื่อหลีกเลี่ยงการขันแน่นเกินไปและทำให้เกลียวเสียหาย ตรวจสอบให้แน่ใจว่ารัศมีโค้งงอของสายเคเบิลอย่างน้อย 6 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลเพื่อป้องกันการแตกหักของตัวนำภายใน

ข้อกำหนดพื้นผิวเป้าหมาย: พื้นผิวเป้าหมายต้องเป็นโลหะนำไฟฟ้า (เช่น เหล็กหรือเหล็กหล่อ) โดยมีเส้นผ่านศูนย์กลางขั้นต่ำ 50 มม. ขึ้นไป (สำหรับโพรบ 8 มม.) และความหยาบพื้นผิว Ra ≤ 1.6μm หากไม่ทำเช่นนั้นจะส่งผลต่อความแม่นยำในการวัด
