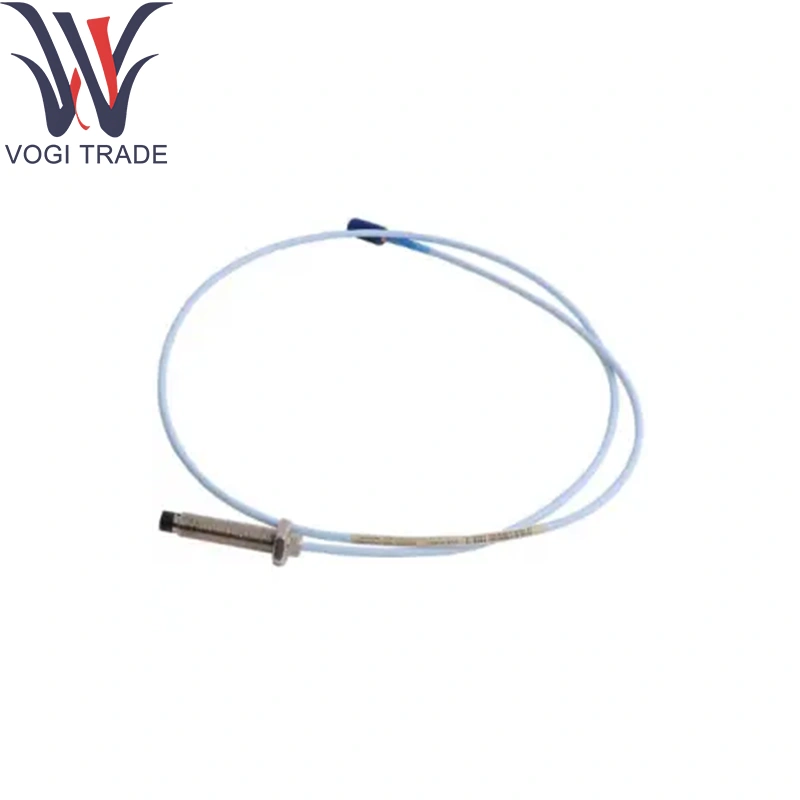

Bently Nevada 330103-03-10-10-02-00

การสั่งซื้อข้อมูล

3300 xl 8 มม. โพรบความใกล้ชิด, เมตริก

330103 3300 XL 8 มม. โพรบ, M10 x 1 เธรดที่ไม่มีเกราะ (2)

330104 3300 XL 8 มม. โพรบ, M10 x 1 เธรดพร้อมเกราะ (2)

หมายเลขชิ้นส่วน AA-BB-CC-DD-EE

ตอบ: ตัวเลือกความยาวที่ไม่ได้ทำ

สั่งซื้อเพิ่มขึ้น 10 มม.

การกำหนดค่าความยาว:

ความยาวที่ไม่มีเธรดสูงสุด: 230 มม.

ความยาวที่ไม่ได้ทำขั้นต่ำ: 0 มม.

ตัวอย่าง: 0 6 = 60 มม.

B: ตัวเลือกความยาวเคสโดยรวม

สั่งซื้อเพิ่มขึ้น 10 มม.

การกำหนดค่าเธรดเมตริก:

ความยาวเคสสูงสุด: 250 มม.

ความยาวกรณีขั้นต่ำ: 20 มม.

ตัวอย่าง: 0 6 = 60 มม.

C: ตัวเลือกความยาวทั้งหมด

05 0.5 เมตร (1.6 ฟุต)

10 1.0 เมตร (3.3 ฟุต)

15 1.5 เมตร (4.9 ฟุต)

20 2.0 เมตร (6.6 ฟุต)

50 5.0 เมตร (16.4 ฟุต)

90 9.0 เมตร (29.5 ฟุต)

D: ตัวเลือกตัวเชื่อมต่อและสายเคเบิล

01 ตัวเชื่อมต่อ coaxial clickLoc ขนาดเล็กพร้อมตัวป้องกันตัวเชื่อมต่อสายเคเบิลมาตรฐาน

02 ตัวเชื่อมต่อ coaxial clickloc ขนาดเล็กสายเคเบิลมาตรฐาน

11 ตัวเชื่อมต่อ coaxial clickLoc ขนาดเล็กพร้อมตัวป้องกันตัวเชื่อมต่อสายเคเบิลของเหลว

12 ตัวเชื่อมต่อ coaxial clickloc ขนาดเล็ก, สายเคเบิลของฟลูอิดล็อค

E: ตัวเลือกการอนุมัติเอเจนซี่

00 ไม่จำเป็น

05 CSA, ATEX, IECEX Approvals

พารามิเตอร์ทางเทคนิค

ช่วงเชิงเส้น: 1.0 มม. (40mils) เต็มรูปแบบสำหรับ Bently Nevada 330103-03-10-10-02-00

ความไว: 50MV/µM (125mV/MIL) ± 5% ที่ –23VDC การกระตุ้นในเนวาดา 330103-03-10-10-10-02-00

ช่วงเอาท์พุท: –2V ถึง –12VDC ในช่วงเชิงเส้น

ความเป็นเส้นตรง: ± 1% ของเต็มรูปแบบ

การตอบสนองความถี่: DC ถึง 10kHz (–3dB)

อุณหภูมิการทำงาน: –35 ° C ถึง +125 ° C (โพรบ); –20 ° C ถึง +80 ° C (สายเคเบิล)

ซีลสิ่งแวดล้อม: IP65 เมื่อผสมพันธุ์

การจัดอันดับความดัน: ต้องใช้ต่อมกำแพงกั้นหรือ Thermowell สำหรับการใช้งานที่มีแรงดัน

ฟังก์ชั่นผลิตภัณฑ์

Bently Nevada 330103-03-10-10-02-00 แปลงการเปลี่ยนแปลงช่องว่างอากาศนาทีระหว่างปลายหัวโพรบและเพลาหมุนเป็นสัดส่วนแรงดันไฟฟ้า AC ตามสัดส่วนกับการกระจัด สัญญาณที่จับคู่แบบอิมพีแดนซ์ต่ำมีสัญญาณรบกวนต่ำจะถูกส่งผ่านเนวาดา 330103-03-10-10-02-00 ไปยังโมดูลProximitor®สำหรับการวิเคราะห์เชิงเส้นและการวิเคราะห์แบบเรียลไทม์

พื้นที่แอปพลิเคชัน

กังหันไอน้ำและก๊าซ: การตรวจจับแบริ่งและการตรวจจับถูโดยใช้เนวาดา 330103-03-10-10-02-00 ในการตั้งค่ารถควบคุมควบคุม

คอมเพรสเซอร์และปั๊ม: ข้อเสนอแนะตำแหน่งเพลาสำหรับการควบคุมไฟกระชาก

มอเตอร์และเครื่องกำเนิดไฟฟ้า: การกวาดล้างและการตรวจจับความไม่สมดุล

OEM Skid Packages: การเดินสายภายในในการลื่นไถลที่มีเนวาดา 330103-03-10-10-02-00

สิ่งอำนวยความสะดวก R&D & ทดสอบ: การจัดวางโพรบที่ยืดหยุ่นสำหรับการศึกษากับ Bently Nevada 330103-03-10-10-02-00
