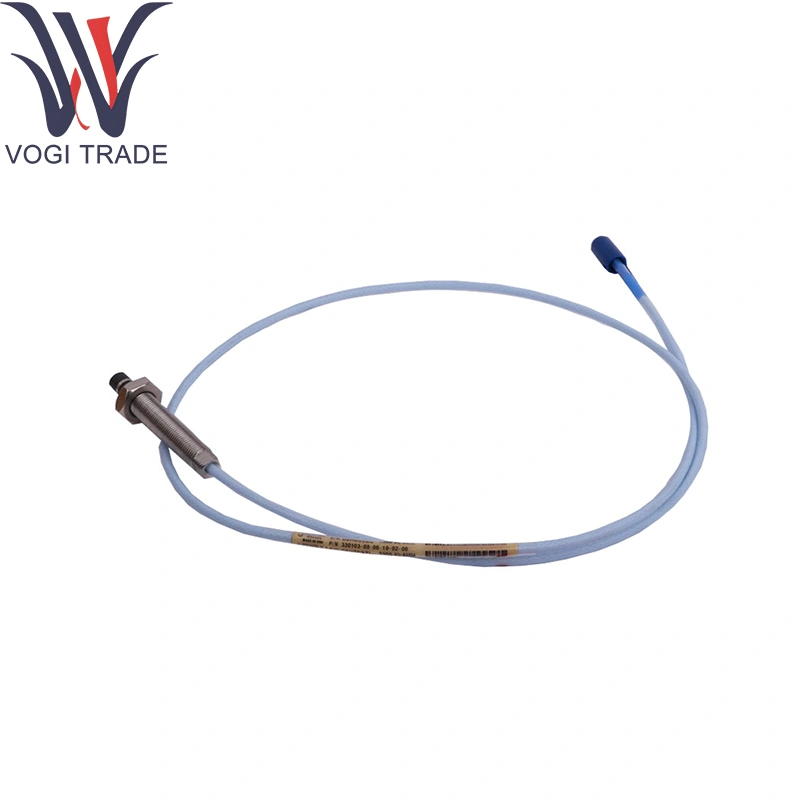

แบรนด์: Bently Nevadaเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 13ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นBently Nevada 330103-00-06-10-02-00 การวัดแบบไม่สัมผัสของการกวาดล้างเพลาและการสั่นสะเทือนในสภาพแวดล้อมที่ได้รับการป้องกันหรือสะอาดซึ่งไม่จำเป็นต้องใช้สายเคเบิลหุ้มเกราะ
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
330103-00-06-10-02-00 |
| หมายเลขสั่งซื้อ |
330103-00-06-10-02-00 |
| แคตตาล็อก |
3300 XL |
| คำอธิบาย |
โพรบใกล้โดยไม่มีเกราะ |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
1 ม. |
| น้ำหนัก |
0.14 กิโลกรัม |
การสั่งซื้อข้อมูล
330103 3300 XL 8 มม. โพรบ, M10 x 1 เธรดที่ไม่มีเกราะ (2)
330104 3300 XL 8 มม. โพรบ, M10 x 1 เธรดพร้อมเกราะ (2)
หมายเลขชิ้นส่วน AA-BB-CC-DD-EE
ตอบ: ตัวเลือกความยาวที่ไม่ได้ทำ
สั่งซื้อเพิ่มขึ้น 10 มม.
การกำหนดค่าความยาว:
ความยาวที่ไม่มีเธรดสูงสุด: 230 มม.
ความยาวที่ไม่ได้ทำขั้นต่ำ: 0 มม.
ตัวอย่าง: 0 6 = 60 มม.
B: ตัวเลือกความยาวเคสโดยรวม
สั่งซื้อเพิ่มขึ้น 10 มม.
การกำหนดค่าเธรดเมตริก:
ความยาวเคสสูงสุด: 250 มม.
ความยาวกรณีขั้นต่ำ: 20 มม.
ตัวอย่าง: 0 6 = 60 มม.
C: ตัวเลือกความยาวทั้งหมด
05 0.5 เมตร (1.6 ฟุต)
10 1.0 เมตร (3.3 ฟุต)
15 1.5 เมตร (4.9 ฟุต)
20 2.0 เมตร (6.6 ฟุต)
50 5.0 เมตร (16.4 ฟุต)
90 9.0 เมตร (29.5 ฟุต)
D: ตัวเลือกตัวเชื่อมต่อและสายเคเบิล
01 ตัวเชื่อมต่อ coaxial clickLoc ขนาดเล็กพร้อมตัวป้องกันตัวเชื่อมต่อสายเคเบิลมาตรฐาน
02 ตัวเชื่อมต่อ coaxial clickloc ขนาดเล็กสายเคเบิลมาตรฐาน
11 ตัวเชื่อมต่อ coaxial clickLoc ขนาดเล็กพร้อมตัวป้องกันตัวเชื่อมต่อสายเคเบิลของเหลว
12 ตัวเชื่อมต่อ coaxial clickloc ขนาดเล็ก, สายเคเบิลของฟลูอิดล็อค
E: ตัวเลือกการอนุมัติเอเจนซี่
00 ไม่จำเป็น
05 CSA, ATEX, IECEX Approvals
พารามิเตอร์ทางเทคนิค
ช่วงเชิงเส้น: 1.0 มม. (40mils) เต็มรูปแบบสำหรับ Bently Nevada 330103-00-06-10-02-00
ความไว: 50MV/µM (125mV/MIL) ± 5% ที่ –23VDC การกระตุ้นในเนวาดา 330103-00-06-10-02-00
ช่วงเอาท์พุท: –2V ถึง –12VDC ในช่วงเชิงเส้น
ความเป็นเส้นตรง: ± 1% ของเต็มรูปแบบ
การตอบสนองความถี่: DC ถึง 10kHz (–3dB)
อุณหภูมิการทำงาน: –35 ° C ถึง +125 ° C (โพรบ); –20 ° C ถึง +80 ° C (สายเคเบิล)
ซีลสิ่งแวดล้อม: IP65 เมื่อแต่งงานกับตัวเชื่อมต่อที่เข้ากันได้
คะแนนความดัน: ใช้กับกำแพงกั้นหรือ Thermowell สำหรับแอปพลิเคชันแรงดัน
ฟังก์ชั่นผลิตภัณฑ์
Bently Nevada 330103-00-06-10-02-00 transduces การเปลี่ยนแปลงนาทีในช่องว่างอากาศระหว่างปลายหัวโพรบและเพลาหมุนเป็นสัดส่วนแรงดันไฟฟ้า AC ตามสัดส่วนกับการกระจัด สายเคเบิลที่จับคู่แบบอิมพีแดนซ์ที่ไม่มีอาวุธเก็บรักษาความเที่ยงตรงของสัญญาณผ่านทางเนวาดา 330103-00-06-10-02-00 ส่งผลผลิตไปยังโมดูลProximitor®สำหรับการทำให้เป็นเส้นตรงและการวิเคราะห์แบบเรียลไทม์
พื้นที่แอปพลิเคชัน
กังหันไอน้ำและก๊าซ: การกวาดล้างแบริ่งและการตรวจจับการถูก่อนด้วยเนวาดา 330103-00-06-10-02-00 ในตู้ปิด
คอมเพรสเซอร์และปั๊มแบบแรงเหวี่ยง: ข้อเสนอแนะตำแหน่งเพลาและการสนับสนุนการควบคุมไฟกระชาก
มอเตอร์อุตสาหกรรมและเครื่องกำเนิดไฟฟ้า: การตรวจสอบความไม่สมดุลและการเยื้องศูนย์
สิ่งอำนวยความสะดวก R&D & ทดสอบ: การศึกษาการสั่นสะเทือนในระดับห้องปฏิบัติการพร้อมตำแหน่งโพรบที่ยืดหยุ่น
OEM Skid Packages: ชุดหัวโพรบภายในในเครื่องจักรที่มี Bently Nevada 330103-00-06-10-02-00
