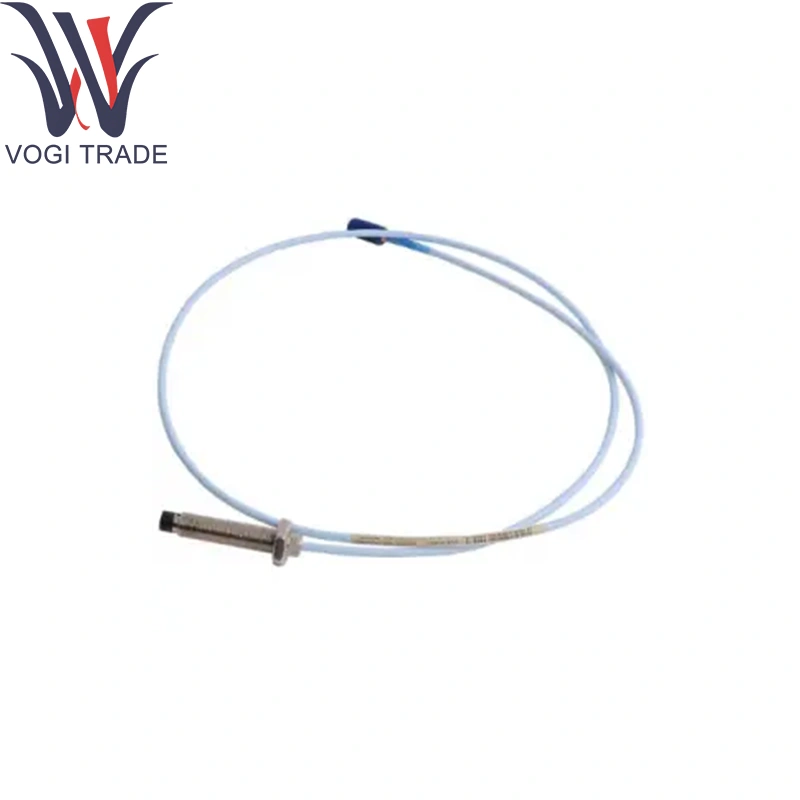

Bently Nevada 330103-00-05-05-02-00

การสั่งซื้อข้อมูล

3300 xl 8 มม. โพรบความใกล้ชิด, เมตริก

330103 3300 XL 8 มม. โพรบ, M10 x 1 เธรดที่ไม่มีเกราะ (2)

330104 3300 XL 8 มม. โพรบ, M10 x 1 เธรดพร้อมเกราะ (2)

หมายเลขชิ้นส่วน AA-BB-CC-DD-EE

ตอบ: ตัวเลือกความยาวที่ไม่ได้ทำ

สั่งซื้อเพิ่มขึ้น 10 มม.

การกำหนดค่าความยาว:

ความยาวที่ไม่มีเธรดสูงสุด: 230 มม.

ความยาวที่ไม่ได้ทำขั้นต่ำ: 0 มม.

ตัวอย่าง: 0 6 = 60 มม.

B: ตัวเลือกความยาวเคสโดยรวม

สั่งซื้อเพิ่มขึ้น 10 มม.

การกำหนดค่าเธรดเมตริก:

ความยาวเคสสูงสุด: 250 มม.

ความยาวกรณีขั้นต่ำ: 20 มม.

ตัวอย่าง: 0 6 = 60 มม.

C: ตัวเลือกความยาวทั้งหมด

05 0.5 เมตร (1.6 ฟุต)

10 1.0 เมตร (3.3 ฟุต)

15 1.5 เมตร (4.9 ฟุต)

20 2.0 เมตร (6.6 ฟุต)

50 5.0 เมตร (16.4 ฟุต)

90 9.0 เมตร (29.5 ฟุต)

D: ตัวเลือกตัวเชื่อมต่อและสายเคเบิล

01 ตัวเชื่อมต่อ coaxial clickLoc ขนาดเล็กพร้อมตัวป้องกันตัวเชื่อมต่อสายเคเบิลมาตรฐาน

02 ตัวเชื่อมต่อ coaxial clickloc ขนาดเล็กสายเคเบิลมาตรฐาน

11 ตัวเชื่อมต่อ coaxial clickLoc ขนาดเล็กพร้อมตัวป้องกันตัวเชื่อมต่อสายเคเบิลของเหลว

12 ตัวเชื่อมต่อ coaxial clickloc ขนาดเล็ก, สายเคเบิลของฟลูอิดล็อค

E: ตัวเลือกการอนุมัติเอเจนซี่

00 ไม่จำเป็น

05 CSA, ATEX, IECEX Approvals

พารามิเตอร์ทางเทคนิค

ช่วงเชิงเส้น: 1.0 มม. (40mils) เต็มรูปแบบสำหรับ Bently Nevada 330103-00-05-05-02-00

ความไว: 50MV/µM (125mV/MIL) ± 5% ที่ –23VDC การกระตุ้นในเนวาดา 330103-00-05-05-02-00-00-00

ช่วงเอาท์พุท: –2V ถึง –12V ในช่วงเชิงเส้น

ความเป็นเส้นตรง: ± 1% ของเต็มรูปแบบ

การตอบสนองความถี่: DC ถึง 10kHz (–3dB)

อุณหภูมิการทำงาน: –35 ° C ถึง +125 ° C (โพรบ); –20 ° C ถึง +80 ° C (สาย PVC)

ซีลสิ่งแวดล้อม: IP65 เมื่อแต่งงานกับตัวเชื่อมต่อ

คะแนนความดัน: ใช้กับกำแพงกั้นหรือ Thermowell สำหรับแอปพลิเคชันแรงดัน

ฟังก์ชั่นผลิตภัณฑ์

Bently Nevada 330103-00-05-05-02-00 แปลงการเปลี่ยนแปลงช่องว่างอากาศนาทีระหว่างปลายหัวโพรบและเพลาหมุนเป็นแรงดันไฟฟ้า AC ตามสัดส่วน สายเคเบิลที่จับคู่แบบอิมพีแดนซ์ที่ไม่มีอาวุธส่งสัญญาณเสียงรบกวนต่ำผ่านทางเนวาดา 330103-00-05-05-02-00 ไปยังโมดูลProximitor®สำหรับการทำให้เป็นเส้นตรงการแปลงเป็นดิจิทัลและการวิเคราะห์การกวาดล้าง/การสั่นสะเทือนแบบเรียลไทม์

พื้นที่แอปพลิเคชัน

กังหันไอน้ำและก๊าซ: การกวาดล้างแบริ่งและการตรวจจับถูด้วยเนวาดา 330103-00-05-05-02-00 ในตู้ป้องกัน

คอมเพรสเซอร์แบบแรงเหวี่ยงและลูกสูบ: การควบคุมไฟกระชากและข้อเสนอแนะตำแหน่งเพลา

ปั๊มอุตสาหกรรมและมอเตอร์: การตรวจสอบความไม่สมดุลและการเยื้องศูนย์ภายในสิ่งที่แนบมา

สิ่งอำนวยความสะดวกการวิจัยและทดสอบ: การศึกษาการสั่นสะเทือนที่มีความเที่ยงตรงสูงโดยใช้ Bently Nevada 330103-00-05-05-02-00

OEM Skids & Panels: สายรัดโพรบภายในในแพ็คเกจที่มี Bently Nevada 330103-00-05-05-02-00
