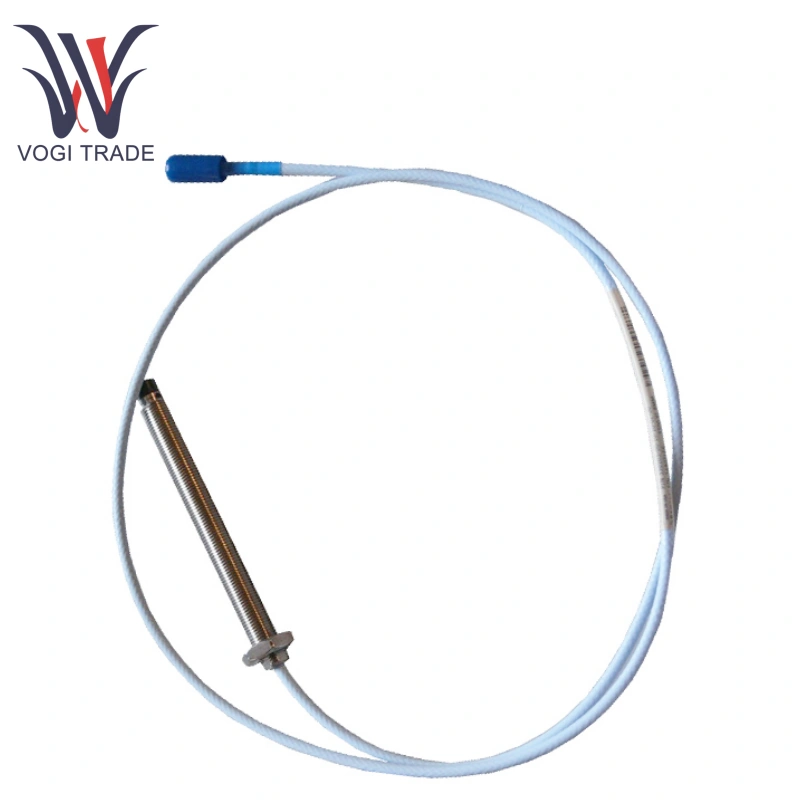

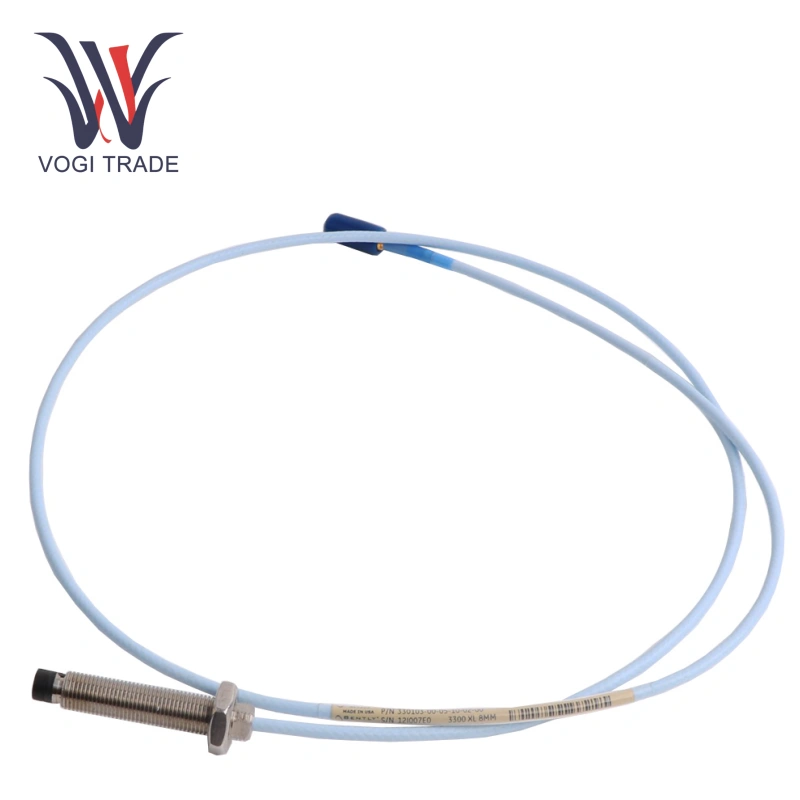

แบรนด์: Bently Nevadaคำอธิบาย: โพรบใกล้เคียงเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นNevada 330103-00-03-90-12-CN เป็นเมตริกเธรด M10x1 Type 3300 XL 8 มม. โพรบความใกล้ชิดโดยไม่มีเกราะสำหรับการวัดตำแหน่งคงที่และค่าการสั่นสะเทือนแบบไดนามิกบนพื้นผิวนำไฟฟ้า เหมาะสำหรับการสั่นสะเทือนและการวัดตำแหน่งในเครื่องจักรแบริ่งฟิล์มของเหลว
| ผลิต |
เนวาดา |
| หมายเลขรุ่น |
330103-00-03-90-12-CN |
| หมายเลขสั่งซื้อ |
330103-00-03-90-12-CN |
| แคตตาล็อก |
3300xl |
| ประเทศต้นกำเนิด |
อเมริกา |
| รหัส HS |
9031900090 |
| มิติ |
18*18*6 ซม. |
| มิติการบรรจุ |
20*20*7 ซม. |
| น้ำหนัก |
1.0 กิโลกรัม |
ลักษณะทางกล:
ประเภทเธรด: Metric M10x1
ความยาวของร่างกาย: 30 มม. (bb = 03), ส่วนที่ไม่ได้ทำ: 0mm (aa = 00)
ความยาวทั้งหมด: 9.0m (CC = 90) สายเคเบิลของเหลว (DD = 12), OD สูงสุด 3.94 มม. (7.67 มม. เมื่อเกราะ)
วัสดุทิปโพรบ: polyphenylene sulfide (PPS) ให้ความทนทานสูง
ตัวเชื่อมต่อ: ตัวเชื่อมต่อ clickloc ชุบทองสำหรับความต้านทานการกัดกร่อนและการติดตั้งง่าย
ข้อกำหนดด้านไฟฟ้าและสิ่งแวดล้อม
ความต้านทานและความจุ: ความต้านทาน DC โพรบขึ้นอยู่กับความยาว CC = 90 สอดคล้องกับ rprobe ≈ 9.87 ± 0.50 Ω (ขึ้นอยู่กับความยาว 9 เมตร)
ช่วงอุณหภูมิ:
อุณหภูมิการทำงานของโพรบมาตรฐาน: -52 ° C ถึง +177 ° C
หมายเหตุ: อุณหภูมิต่ำกว่า -34 ° C อาจทำให้ซีลล้มเหลว
ช่วงเชิงเส้นและความแม่นยำ: ช่วงเชิงเส้น 2 มม. (80 ล้าน), ปัจจัยสเกลที่เพิ่มขึ้น (ISF) 7.87 V/mm ± 5% (ระบบ 5 เมตร) ยกเว้น CC = 90 โดยที่ ISF คือ± 6.5% สำหรับระบบ 9 เมตร การเบี่ยงเบน DSL (DSL) น้อยกว่า± 0.038 มม.
การตอบสนองความถี่: 0-10 kHz (+0, -3 dB) รองรับการเดินสายฟิลด์สูงถึง 305 เมตร
Pคุณสมบัติของ roduct
การตรวจจับความแม่นยำสูง: Bently Nevada 330103-00-03-90-12-CN UESD ช่วงการตรวจจับ 8 มม. ทำให้มั่นใจได้ว่าการตรวจจับวัตถุเป้าหมายที่แม่นยำทำให้มั่นใจได้ว่าการวัดที่แม่นยำ
ความทนทาน: Bently Nevada 330103-00-03-90-12-CN ที่อยู่อาศัยสแตนเลสสแตนเลส UESD และเคล็ดลับโพรบที่ออกแบบมาเป็นพิเศษช่วยให้มั่นใจได้ว่าการดำเนินงานที่มั่นคงในระยะยาวในสภาพแวดล้อมที่รุนแรง
การเชื่อมต่อที่เชื่อถือได้: Bently Nevada 330103-00-03-90-12-CN มีตัวเชื่อมต่อ loc coaxial click micro ให้การเชื่อมต่อที่ปลอดภัยและง่ายต่อการเปิด
ความสามารถในการปรับตัวด้านสิ่งแวดล้อมที่กว้าง: Bently Nevada 330103-00-03-90-12-CN สามารถทำงานได้ในอุณหภูมิตั้งแต่ -51 ° C ถึง +177 ° C
แอปพลิเคชัน
Bently Nevada 330103-00-03-90-12-CN สามารถใช้ในการตรวจสอบเครื่องจักรหมุนระบบอัตโนมัติอุตสาหกรรมและอุตสาหกรรมพลังงาน
การติดตั้งและความเข้ากันได้
Bently Nevada 330103-00-03-90-12-CN ข้อกำหนดการติดตั้ง: เส้นผ่านศูนย์กลางเพลาขั้นต่ำ 76.2 มม. (3 นิ้ว) แนะนำให้รักษาสเกลปัจจัย ระยะห่างของทิปโพรบควรมีอย่างน้อย 38 มม. เพื่อลด crosstalk
การแลกเปลี่ยนกัน: เข้ากันได้กับส่วนประกอบ 3300 XL ทั้งหมด (โพรบ, สายเคเบิลส่วนขยาย, เซ็นเซอร์ใกล้เคียง) และยังรองรับการแลกเปลี่ยนร่วมกับซีรีย์ที่ไม่ใช่ XL 3300
ข้อกำหนดของอุปกรณ์เสริม: สำหรับการออกแบบที่ไม่ใช่เกราะ (330103) ต้องสั่งซื้อแบบยึดแยกต่างหาก (เช่น 137492-04 สำหรับเธรด M10x1)
คำเตือน: โพรบไม่ได้ทดสอบแรงดัน ความเสี่ยงการรั่วไหลเป็นความรับผิดชอบของลูกค้า
