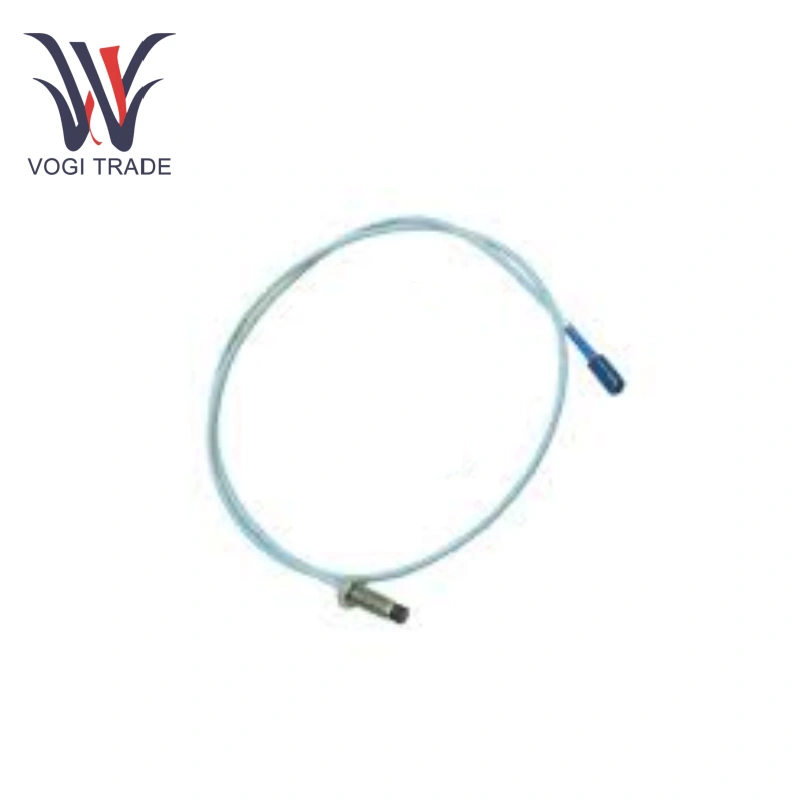

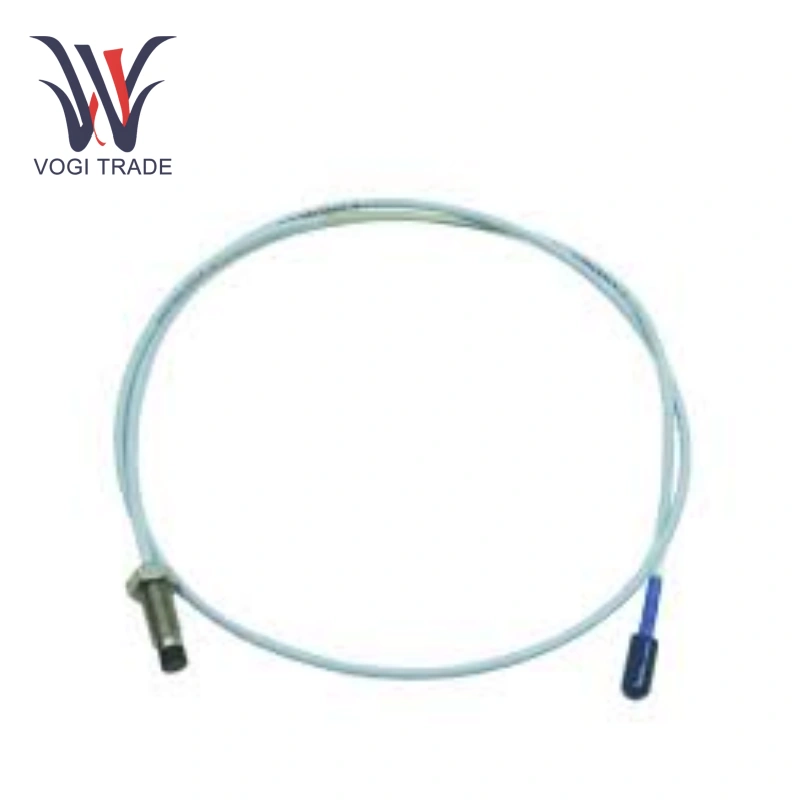

เบนท์ลี่ เนวาดา 330101-00-36-10-02-CN

ภาพรวมผลิตภัณฑ์

ลักษณะทางไฟฟ้า:

ช่วงเชิงเส้น: 2 มม. (80 มิล) เริ่มต้น 0.25 มม. (10 มิล) จากพื้นผิวเป้าหมาย โดยมีช่วงเอาต์พุตประมาณ -1 Vdc ถึง -17 Vdc สามารถวัดค่าคงที่ (ตำแหน่ง) และไดนามิก (การสั่นสะเทือน) ได้โดยตรง

ปัจจัยสเกลส่วนเพิ่ม (ISF): สำหรับระบบ 1.0 ม. (CC=10) ISF คือ 7.87 V/มม. (200 mV/mil) ±5% รวมถึงข้อผิดพลาดในการเปลี่ยนแปลงได้ (ทดสอบที่ 0°C ถึง +45°C)

ค่าเบี่ยงเบน (DSL): น้อยกว่า ±0.025 มม. (±1 mil) ในช่วง 0°C ถึง +45°C

การตอบสนองความถี่: 0 ถึง 10 kHz, +0, -3 dB, รองรับความยาวสายไฟภาคสนามสูงสุด 305 ม.

ขนาดเป้าหมายขั้นต่ำ: เส้นผ่านศูนย์กลาง 15.2 มม. (0.6 นิ้ว) (เป้าแบน) การตั้งค่าช่องว่างที่แนะนำ: แนะนำให้ใช้ -9 Vdc (ประมาณ 1.27 มม. หรือ 50 มิล) สำหรับการสั่นสะเทือนในแนวรัศมี

ลักษณะทางกล:

วัสดุของโพรบ: ปลายพลาสติกโพลีเฟนิลีนซัลไฟด์ (PPS), ตัวเรือนสแตนเลสสตีล AISI 303 หรือ 304 (SST) หัววัดขนาด 8 มม. มีตัวเครื่องที่หนาขึ้นเพื่อความทนทานที่เพิ่มขึ้น

ข้อมูลจำเพาะของสายเคเบิล: สายเคเบิลสามแกนมาตรฐาน 75Ω, ฉนวน FEP (DD=02) ความต้านแรงดึงสูงสุด: 330 N (75 lbf) จากตัวเรือนโพรบถึงสายเคเบิล, 270 N (60 lbf) ที่ขั้วต่อ

แรงบิดที่แนะนำ: แรงบิดสูงสุดสำหรับโพรบที่ติดตั้งด้านหน้ามาตรฐาน (เช่น 330101) คือ 33.9 N·m แรงบิดที่แนะนำคือ 11.2 N·m (100 in·lbf)

ช่วงอุณหภูมิ:

การใช้งานและการเก็บรักษา: -52°C ถึง +177°C (-62°F ถึง +350°F)

คุณสมบัติผลิตภัณฑ์

การวัดที่แม่นยำ: Bently Nevada 330101-00-36-10-02-CN ที่มีความเป็นเส้นตรงและความไวสูง ช่วยให้สามารถวัดการกระจัดและการสั่นสะเทือนของส่วนประกอบอุปกรณ์ในระดับนาทีได้อย่างแม่นยำ โดยให้ข้อมูลที่เชื่อถือได้สำหรับการประเมินสภาพการทำงานของอุปกรณ์

ความยืดหยุ่นต่อสิ่งแวดล้อม: Bently Nevada 330101-00-36-10-02-CN ใช้ปลายโพรบทำจาก PPS ที่ทนทานต่อการสึกหรอและทนต่อสารเคมี ในขณะที่ตัวเรือนสแตนเลสนั้นทนทานต่อแรงกระแทกและการกัดกร่อน ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

การเชื่อมต่อที่เชื่อถือได้: Bently Nevada 330101-00-36-10-02-CN ใช้ตัวเชื่อมต่อไมโครโคแอกเซียล Click Loc ให้การเชื่อมต่อที่ปลอดภัย ลดการหลวมและการสัมผัสที่ไม่ดีในระหว่างการส่งสัญญาณ ทำให้มั่นใจได้ถึงข้อมูลการตรวจสอบที่แม่นยำ

การใช้งาน

อุตสาหกรรมพลังงาน: Bently Nevada 330101-00-36-10-02-CN ใช้ในกังหันไอน้ำ เครื่องกำเนิดไฟฟ้า และอุปกรณ์อื่นๆ เพื่อตรวจสอบการสั่นสะเทือนในแนวรัศมีและการเคลื่อนตัวของแกนของเพลา เพื่อให้มั่นใจว่าอุปกรณ์ไฟฟ้าทำงานได้อย่างมีเสถียรภาพ

อุตสาหกรรมปิโตรเคมี: Bently Nevada 330101-00-36-10-02-CN เหมาะสำหรับคอมเพรสเซอร์ ปั๊ม และอุปกรณ์อื่นๆ ตรวจสอบการสั่นสะเทือนแบบเรียลไทม์เพื่อระบุความล้มเหลวของอุปกรณ์ที่อาจเกิดขึ้นได้ในทันที
