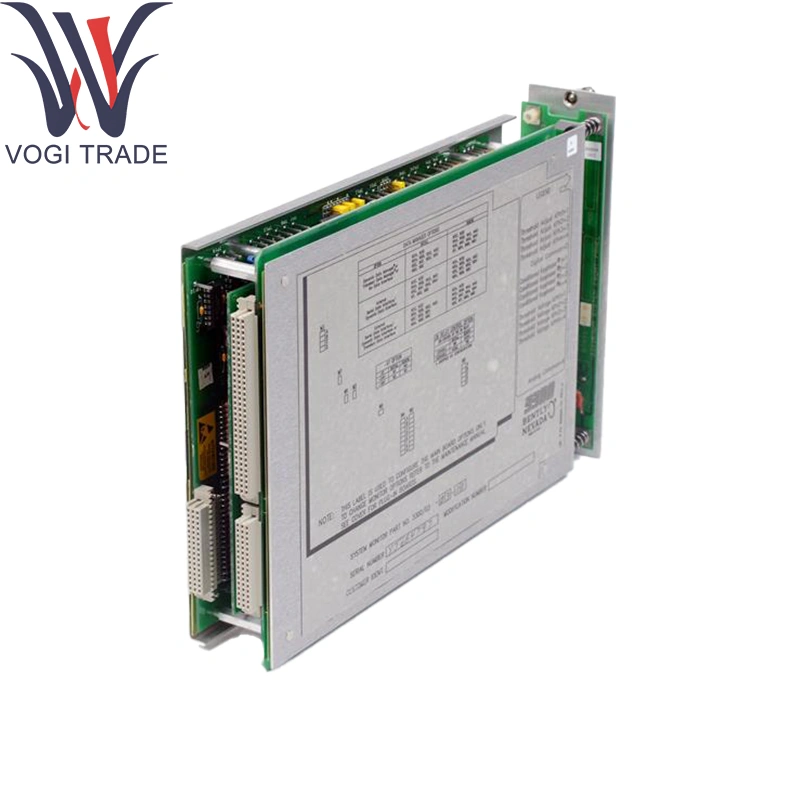

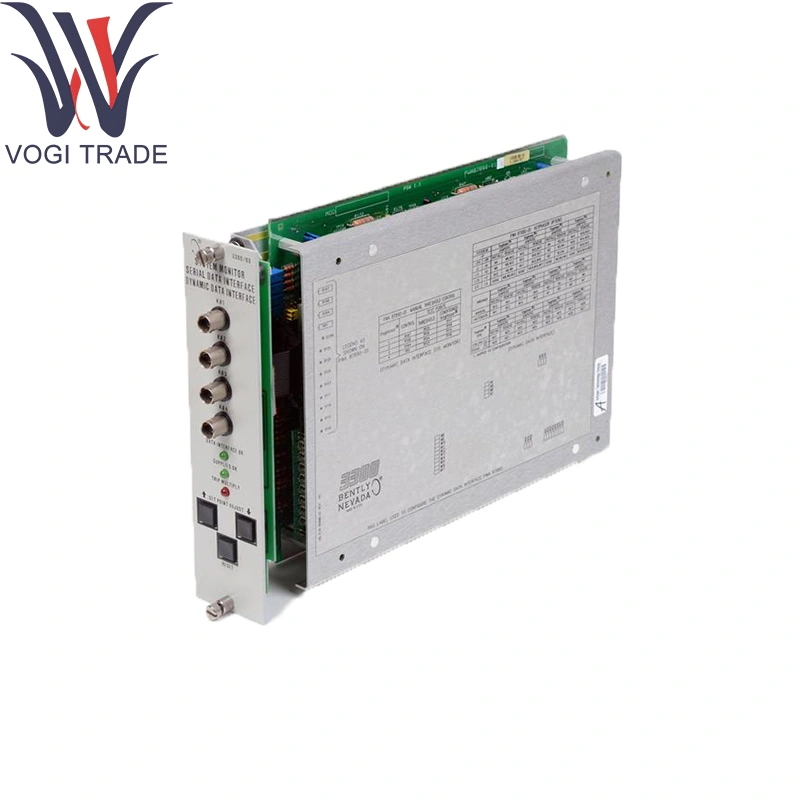

Bently Nevada 3300/03-01-01

การสั่งซื้อข้อมูล

การตรวจสอบระบบ

3300/03-AXX-BXX

ตอบ: พิมพ์

0 1 มาตรฐาน

0 2 อินเตอร์เฟสข้อมูลอนุกรม

0 3 อินเตอร์เฟสข้อมูลแบบไดนามิกและอินเตอร์เฟสข้อมูลอนุกรม

B: ตัวเลือกการอนุมัติ

0 0 ไม่มี

0 1 CSA/NRTL/C

0 2 การรับรองด้วยตนเอง ATEX

หมายเหตุ: การอนุมัติ ATEX ต้องใช้แร็คมอนิเตอร์ในตัวเรือนที่กันน้ำ

ชุดอัปเกรด 143121

0 1 พื้นฐานถึงการอัพเกรด SDI

0 2 SDI เป็น DDI อัพเกรด

0 3 พื้นฐานถึงการอัพเกรด DDI

พารามิเตอร์ทางเทคนิค

อินพุต:

4 ×ปรับอากาศช่องสัญญาณ/การสั่นสะเทือน (0–50VP-P)

เอาต์พุตอะนาล็อก:

4 × 0–10V หรือ 4–20MA (เลือกต่อช่องทาง) บน Bently Nevada 3300/03-01-01

การปฏิบัติตาม: RL ≥500Ωสำหรับโหมดปัจจุบัน

สัญญาณเตือนดิจิทัล:

8 เอาต์พุตรีเลย์แบบไม่ต่อเนื่อง (สัญญาณเตือนช่องสัญญาณและความผิดพลาดทั่วไป) ในเนวาดา 3300/03-01-01

การกรอง: High-Pass ที่เลือกได้จากสนาม (0.5–100Hz) และ Low-Pass (1–10KHz) ต่อช่อง

ความละเอียด ADC: 16 บิตΔς, การสุ่มตัวอย่างพร้อมกัน

อัตราการอัพเดท: 1kHz ต่อช่องสำหรับอะนาล็อก; 100Hz สำหรับการเตือนภัย

ความแม่นยำ: ± 1% เต็มรูปแบบในเอาต์พุตอะนาล็อก

การแยก: ช่อง 1kV ช่องเป็นแชสซีและเอาท์พุทถึงแชสซี

พลังงาน: 24VDC (18–32V), ≤5W

อุณหภูมิปฏิบัติการ: 0 ° C ถึง +70 ° C; ความชื้นถึง 95%RH ที่ไม่ได้รับการชดเชย

ฟังก์ชั่นผลิตภัณฑ์

การรวมข้อมูล: รวบรวมสัญญาณProximitor®ที่มีการปรับสภาพผ่านทาง Bently Nevada 3300/03-01-01 และรวมการกวาดล้างและตัวชี้วัดการสั่นสะเทือน

การปรับขนาดอะนาล็อก: แปลงข้อมูลช่องดิจิตอลเป็นลูปแบบอะนาล็อกมาตรฐานอุตสาหกรรมสำหรับการรวม DCS/PLC

การสร้างสัญญาณเตือน: เปรียบเทียบแต่ละช่องสัญญาณกับจุดตั้งค่าที่ผู้ใช้ตั้งโปรแกรมได้ขับออกรีเลย์สำหรับการแจ้งเตือน

การวินิจฉัย: ตรวจสอบสุขภาพอินพุต (การมีอยู่ของโพรบ, ความต่อเนื่องของสายเคเบิล) และสุขภาพตนเองของโมดูล

พื้นที่แอปพลิเคชัน

แผงควบคุมกังหันและคอมเพรสเซอร์: การตรวจสอบส่วนกลางของการกวาดล้างเพลาและการสั่นสะเทือนด้วยเนวาดา 3300/03-01-01 สำหรับการป้องกันและการทดสอบสมดุล

ฮับเครื่องจักรกระบวนการ: การรวมสัญญาณโพรบหลายสัญญาณลงในเอาต์พุตแบบอะนาล็อกและแบบแยก

แพ็คเกจ Skid OEM: การตรวจสอบระบบฝังตัวให้บริการลูปแบบอะนาล็อกแบบครบวงจรและการเตือนภัยในเนวาดา 3300/03-01-01

การติดตั้งติดตั้งเพิ่มเติม: การอัพเกรดชั้นวางมรดก 3300 พร้อมการตรวจสอบแกนดิจิตอลที่ทันสมัย

แท่นทดสอบแบบพกพา: โมดูลสกัดได้สำหรับการ์ดทดสอบการทดสอบโดยใช้ Bently Nevada 3300/03-01-01
